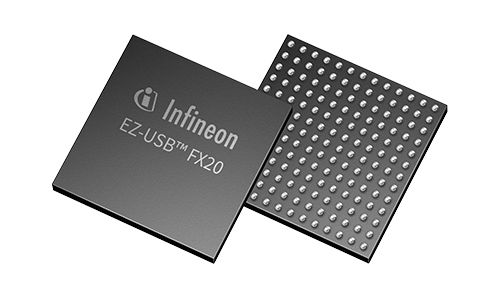

CYUSB4022-FCAXI

EZ-USB™ FX20 basic: 17.6 Gbps
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

CYUSB4022-FCAXI
CYUSB4022-FCAXI
データシート

Product details

  • LVCMOS
    N
  • LVDS
    Y
  • SRAM
    1024 kByte
  • USB規格
    USB 3.2 Gen 2x2
  • USB速度
    20 GBit/s
  • アプリケーション
    High-bandwidth instruments, Medical imaging sensors, 3D scanners, Industrial cameras, Machine Vision
  • セキュリティ機能
    N
  • ソフトウェア ツール
    ModusToolbox™
  • パッケージ タイプ
    169-ball FBGA
  • ピークリフロー温度
    260 °C
  • ファミリー
    EZ-USB™ FX20
  • フラッシュ
    512 kByte
  • プロセッサ タイプ
    ARM® Cortex® M4/M0+
  • 動作温度
    -40 °C to 85 °C
  • 動作電圧
    1.7 V to 3.6 V
  • 温度グレード
    Industrial
  • 製品の説明
    USB 3.2 Gen 2x2 USB 20 Gbps Peripheral Controller
  • 製品カテゴリ
    3.2 Peripheral Controllers
推奨
OPN
CYUSB4022FCAXIXQMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TFBGA-169
パッケージ名 FBGA-169 (002-32511)
包装サイズ 840
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TFBGA-169
パッケージ名 FBGA-169 (002-32511)
包装サイズ 840
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
Infineon's EZ-USB™ FX20 solution extends the legacy of EZ-USB™ FX3, the industry’s gold standard for USB peripheral controller, to the next level with the latest ultra-fast USB 20Gbps and LVDS interfaces increasing the total bandwidth up to 550% of its predecessor (17.6 Gbps vs 3.2 Gbps).

機能

  • USB 3.2 Gen 2x2 device port
  • USB-C orientation detection/correction
  • Dual-core ARM® Cortex® M4F/M0+ CPU
  • Integrated 512 KB flash
  • 1024 KB buffer memory
  • 16-lane LVDS interface @1.25 Gbps/lane
  • 7 serial communication blocks
  • USB full-speed device debug port
  • 2x I2S/PDM-PCM and GPIOs

利点

  • USB 20Gbps performance
  • Up to 5-meter USB passive cable support
  • Smaller PCB footprint
  • Optimized BOM cost
  • No need for high-speed signal mux
  • Integrated flash
  • Quick start development
  • USB Video Class, UVC, firmware ready
  • USB3 Vision firmware ready
  • Application notes for HW & SW
