CYPM1011-24LQXIT

The simplest USB-C HV MCU with USB PD sink, including moist detection
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

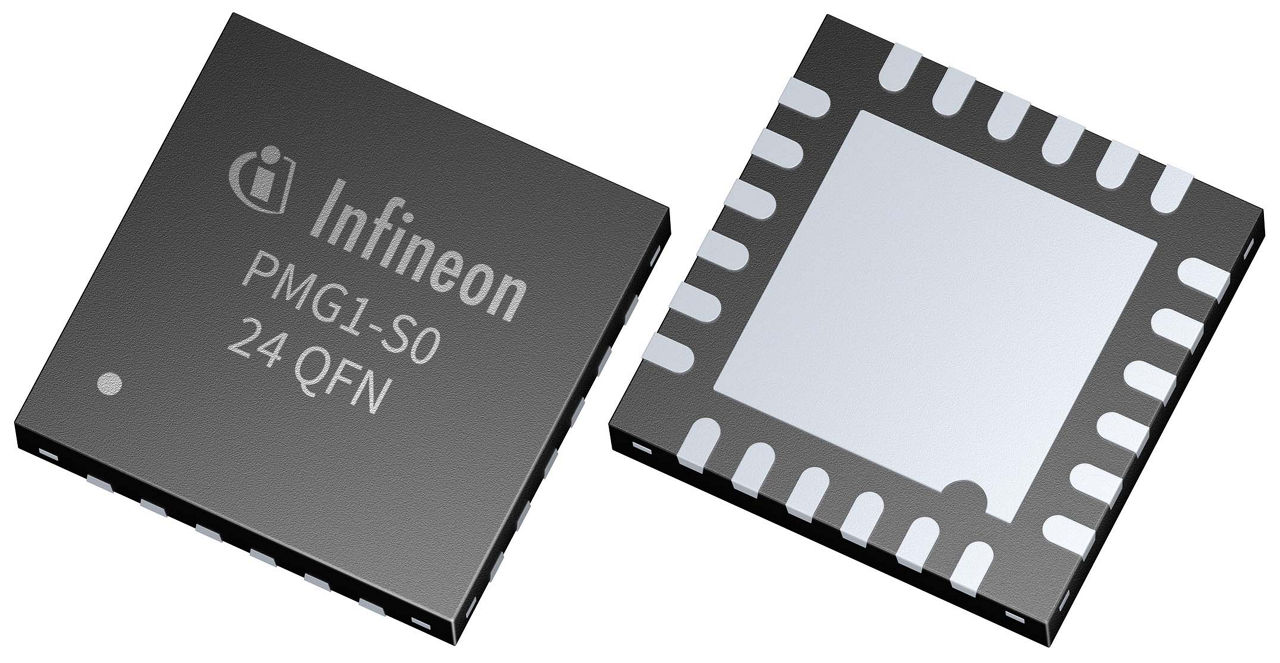

CYPM1011-24LQXIT
CYPM1011-24LQXIT
データシート

Product details

  • GPIO
    12
  • SRAM
    8 kByte
  • USB規格
    USB-PD 3.2
  • VBUS短絡保護
    Y
  • VCONN FET
    N
  • アプリケーション
    Personal care solutions, Power tools, Home appliances, Smart speakers
  • ソフトウェア ツール
    ModusToolbox™
  • バッテリーシリーズ
    1S to 5S
  • パッケージ タイプ
    24-pin QFN
  • ピークリフロー温度
    260 °C
  • ファミリー
    EZ-PD™ PMG1-S0
  • フラッシュ
    64 kByte
  • プロセッサ タイプ
    ARM® Cortex®-M0/M0+
  • 動作温度
    -40 °C to 85 °C
  • 動作電圧
    4 V to 21.5 V
  • 温度グレード
    Industrial
  • 製品の説明
    MCU with integrated analog and digital peripherals
  • 製品カテゴリ
    High Voltage MCUs
推奨
OPN
CYPM1011-24LQXIT
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-24
パッケージ名 QFN-24 (002-16934)
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-24
パッケージ名 QFN-24 (002-16934)
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EZ-PD™ PMG1-S0 CYPM1011-24LQXIT is the tape and reel packing type option belonging to the PMG1-S0 family. It includes two configurable serial communication blocks (SCB0 and SCB1) that can be configured as I2C, SPI, or UART. The SCBs are configured using a simple GUI configuration tool available in ModusToolbox™.

機能

  • USB-C support and USB PD support
  • Moisture detection
  • Programmable MCU
  • Integrated legacy charging block
  • Apple charge and QC sink support
  • Integrated current sense block
  • Integrated 8-bit ADC for voltage monitoring
  • System-level fault protection including
  • Clocks and oscillators
  • System-level ESD protection
  • 24QFN package
  • Packing type: tape and reel
