BSZ120P03NS3E G

Infineon’s highly innovative OptiMOS™ families include p-channel power MOSFETs.
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BSZ120P03NS3E G
BSZ120P03NS3E G
データシート

Product details

  • Ciss
    2240 pF
  • Coss
    1090 pF
  • ID max
    -40 A
  • IDpuls max
    -160 A
  • Ptot max
    52 W
  • QG
    30 nC
  • RDS (on) max
    12 mΩ
  • Rth
    2.4 K/W
  • VDS max
    -30 V
  • VGS(th)
    -3.1 V to -1.9 V

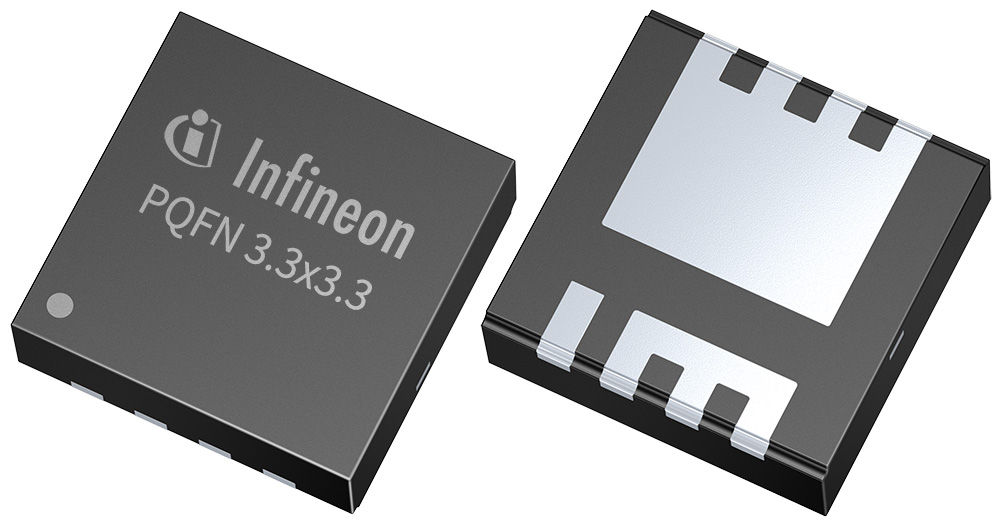

  • Package
    PQFN 3.3 x 3.3
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
Infineon’s highly innovative OptiMOS™ families include p-channel power MOSFETs. These products consistently meet the highest quality and performance demands in key specifications for power system design such as on-state resistance and figure of merit characteristics.

機能

  • Enhancement mode
  • Normal level, logic level or super logic level
  • Avalanche rated
  • Pb-free lead plating
  • RoHS compliant
