BGMC1210

BGMC1210 Bias & Control Chips
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

BGMC1210
BGMC1210
EA.
データシート

製品仕様情報

  • DAC (#, 最大分解能@サンプルレート)
    12-bit
  • DAC出力
    8
  • 制御インターフェース
    I2C, I3C
  • 動作温度範囲
    -40 °C to 150 °C
  • 特長
    Clamping Switches, Temperature Sensor
  • 電圧ADC入力
    4 (11-bit)
  • 電流検出ADC入力
    2 (12-bit)
推奨
OPN
BGMC1210E6327XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-32
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The BGMC1210 is a bias and control IC for Power Amplifiers (PA). The device is optimized for Doherty PAs and biases up to 2 PAs with 4 DAC outputs per PA but can be used in any PA configuration. The  DACs have a resolution of 12 Bit and a current driving capability of 50 mA sourcing and 20 mA sinking. The DACs are organized in two groups with independent supplies and can be operated with positive and negative supply voltages in order to bias LDMOS and GaN transistors. In addition, the BGMC1210 offers integrated clamping switches for fast TDD operation of the PA and integrated ADCs to measure supply voltages and drain currents.

機能

  • 8 DACs with 12-bit resolution
  • 2 Current Sense ADCs and 1 Voltage ADCs
  • Vout range: -7…0 / 0…+7 V
  • Integrated temperature sensor
  • Control interface: I2C & I3C
  • Packaging: VQFN-32 (5x5 mm²)

利点

  • Bias & Control chip to bias Doherty Power Amplifiers of two Transmit (Tx) channels
  • Positive and negative output range for LDMOS and GaN PAs
  • Integrated clamping switches & buffers for fast TDD operation
  • Integrated 60V ADC for PA current and voltage measurements
  • Temperature sensor and fast I3C & I2C serial interfaces

用途

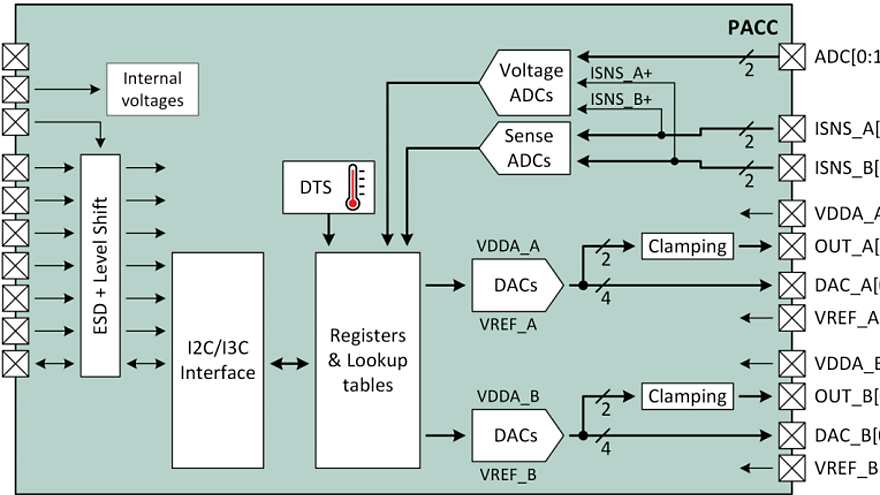

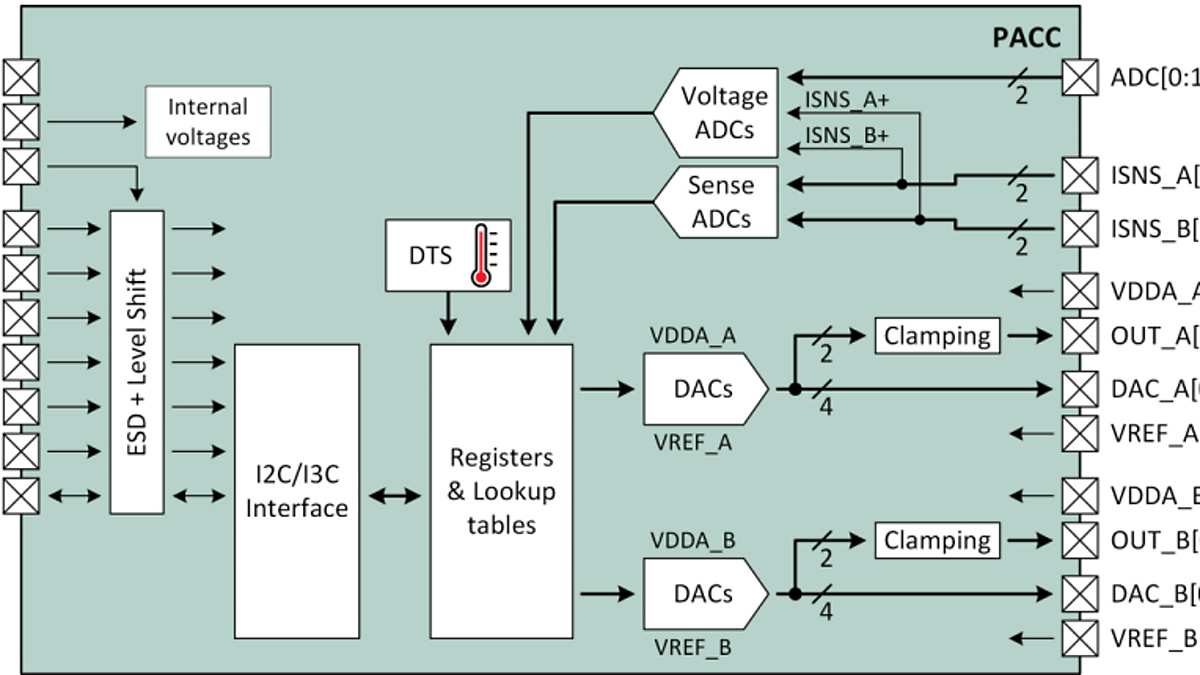

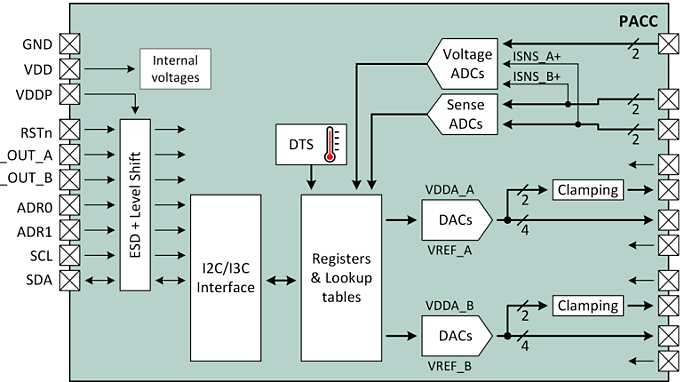

図

Diagram_BGMC1210
Diagram_BGMC1210
Diagram_BGMC1210 Diagram_BGMC1210 Diagram_BGMC1210
×
