2ED1321S12M

1200 V high-side/low-side gate driver IC with integrated bootstrap diode and OCP
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

2ED1321S12M
2ED1321S12M
EA.
データシート

Product details

  • VBS UVLO (Off)
    11.3 V
  • VBS UVLO (On)
    12.2 V
  • VCC UVLO (Off)
    11.3 V
  • VCC UVLO (On)
    12.2 V
  • アイソレーション タイプ
    Functional levelshift SOI (Silicon On Insulator)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    350 ns
  • 伝搬遅延オン
    350 ns
  • 入力 Vcc min
    13 V
  • 出力電流 (Source)
    2.3 A
  • 出力電流 (Sink)
    4.6 A
  • 製品名
    2ED1321S12M
  • 認定
    Industrial
  • 電圧クラス
    1200 V
推奨
OPN
2ED1321S12MXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 1200 V high-side/low-side gate driver IC with typical 2.3 A source, 4.6 A sink current in DSO-16 (300mils) package for 1200 V SiC MOSFET and IGBT power devices. The 2ED1321S12M is based on our SOI-technology which has an excellent ruggedness and noise immunity against negative transient voltages on VS pin. Since the device has no parasitic thyristor structures, the design is very robust against parasitic latch up across the operating temperature and voltage range.

機能

  • Unique thin-film (SOI)-technology
  • Max. boots. volt. (VB node) +1225 V
  • Operating voltages < + 1200 V
  • Negative VS transient vol. immunity
  • 2.3 A/4.6 A peak output source/sink
  • Integrated over-current protection
  • ± 5% high accu. reference threshold
  • Shutdown less than 1 us
  • Integr. ultra-fast bootstrap diode
  • Dead-time & shoot-through preventi.
  • Enable, Fault & programmable Fault
  • Logic operational < –8 V on VS Pin

図

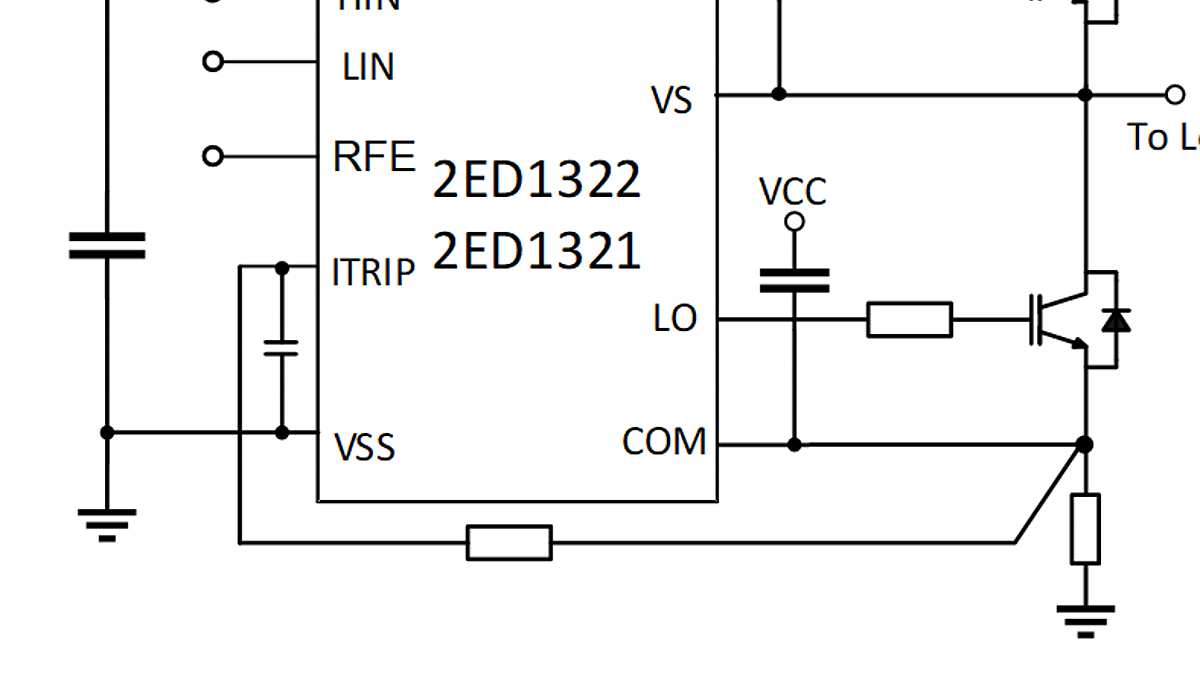

Diagram_2ED132xS12M
Diagram_2ED132xS12M
Diagram_2ED132xS12M Diagram_2ED132xS12M Diagram_2ED132xS12M
×
