1EDI2004AS

1EDI2004ASは、5kW以上の車載用モータ駆動用に設計された高電圧IGBTゲートドライバです
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1EDI2004AS
1EDI2004AS
データシート

Product details

  • Currently planned availability until at least
    2033
  • アイソレーション タイプ
    Galvanic isolation - Basic
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • 入力 Vcc
    4.65 V to 5 V
  • 出力電流
    2 A
  • 出力電流 (Sink)
    2 A
  • 出力電流 (Source)
    2 A
  • 分類
    ISO 26262-compliant
  • 認定
    Automotive
  • 電圧クラス
    1200 V
OPN
1EDI2004ASXUMA1
製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
1EDI2004ASは、ガルバニック絶縁にインフィニオンのコアレストランス(CLT)を利用しています。400V、600V、1200VのIGBT技術をサポートし、5Vのロジック接続と制御用のSPIインターフェースを備えています。PWM信号の歪みが最小限に抑えられ、安全機能が統合されており、インフィニオンの1EBN100XAE「EiceDRIVER™ Boost」ブースターステージファミリーとうまく連携します。

機能

  • シングルチャネルIGBTドライバ
  • オンチップガルバニック絶縁(最大6kV)
  • 600Vおよび1200V IGBT技術をサポート
  • 低伝搬遅延
  • 5Vロジックレベルのサポート(一次側)
  • 16ビット標準SPIインターフェース
  • 擬似差動入力
  • Power-On Reset端子(1次側)
  • デバッグモード

図

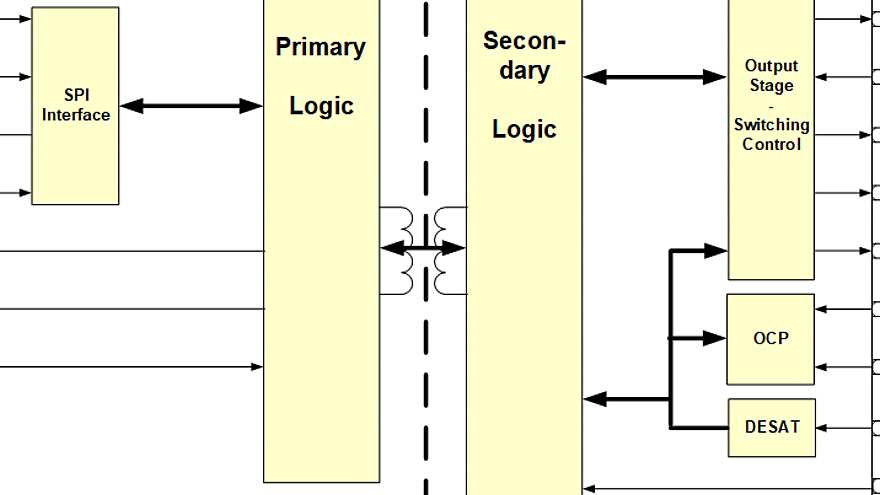

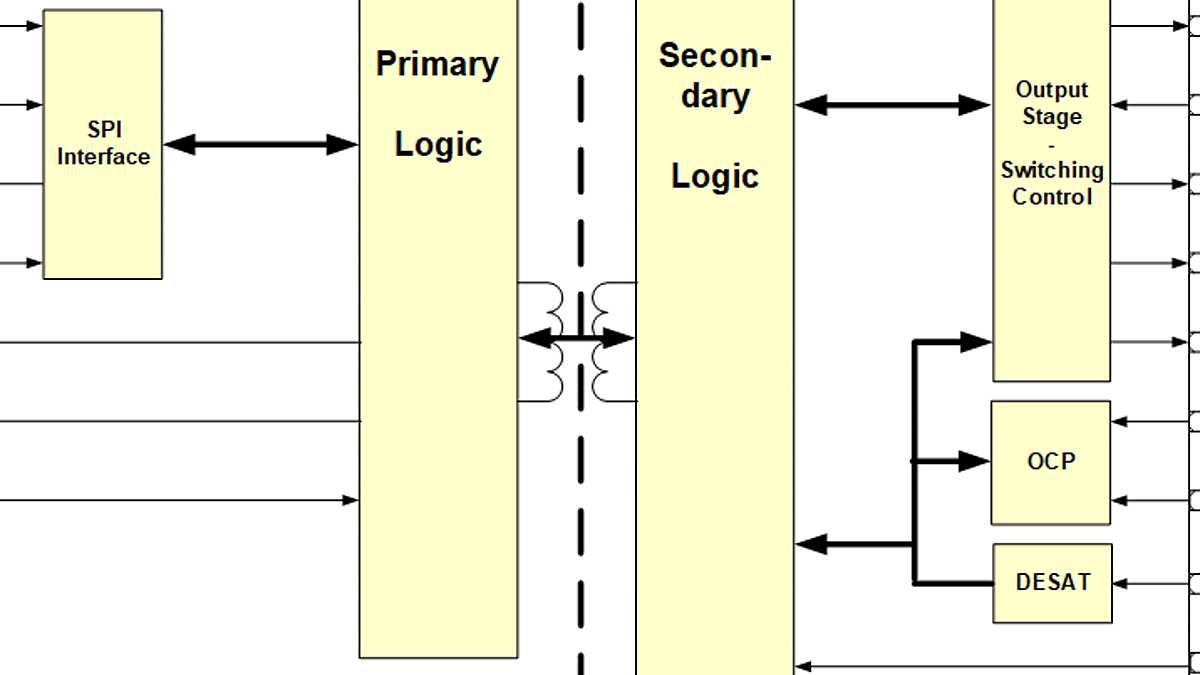

1EDI2004AS_Driver_blockdiag
1EDI2004AS_Driver_blockdiag
1EDI2004AS_Driver_blockdiag 1EDI2004AS_Driver_blockdiag 1EDI2004AS_Driver_blockdiag
×
