1ED3830MC12M

2300 V single-channel highly flexible isolated gate driver with I2C configurability for DESAT, Soft-Off, UVLO, Miller clamp, TLTO and Fault
データシート
パッケージ
ボード

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

1ED3830MC12M
1ED3830MC12M
データシート

Product details

  • I q 1 max
    4 mA
  • I q 2 max
    5 mA
  • PD アウト
    700 mW
  • RDSON_H(最大)
    2.24 Ω
  • RDSON_H(標準)
    1.12 Ω
  • RDSON_L (最大)
    1.64 Ω
  • RDSON_L(標準)
    0.82 Ω
  • RthJA
    122 K/W
  • VBS UVLO (On)
    12 V
  • VBS UVLO (Off)
    11 V
  • VCC UVLO (On)
    2.95 V
  • VCC UVLO (Off)
    2.8 V
  • アイソレーション タイプ
    Galvanic isolation - Reinforced
  • コンフィギュレーション
    High-side
  • チャネル
    1
  • パッケージ
    PG-DSO-16-33
  • 伝搬遅延オフ
    236 ns
  • 伝搬遅延オン
    244 ns
  • 入力 Vcc
    3 V to 6.5 V
  • 出力電流 (Source)
    3.8 A
  • 出力電流 (Sink)
    2.5 A
  • 製品名
    1ED3830MC12M
  • 認定
    Industrial
  • 電圧クラス
    2300 V
推奨
OPN
1ED3830MC12MXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-16
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-16
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ Enhanced single-channel highly flexible isolated gate driver with ±3 A typical sinking and sourcing peak output current in small space-saving DSO-16 fine pitch wide-body package with large creepage distance for IGBTs, MOSFETs and SiC MOSFETs. It belongs to the EiceDRIVER™ Enhanced X3 digital family and offers adjustable control and protection functions including DESAT, Soft-Off, UVLO, Miller clamp, two level turn off and Fault.

機能

  • Single channel isolated gate driver
  • For up to 2300 V Si & SiC switches
  • 2300 V funct. offset volt. capable
  • ±3 A typ sink & source peak output
  • 40 V absolute max. output voltage
  • Separate source and sink outputs
  • Active Miller clamp
  • Precise VCEsat detection (DESAT)
  • Soft turn-off
  • FLT and RDY status signaling MCU
  • Parameter adjust. from input side
  • Active Miller clamp

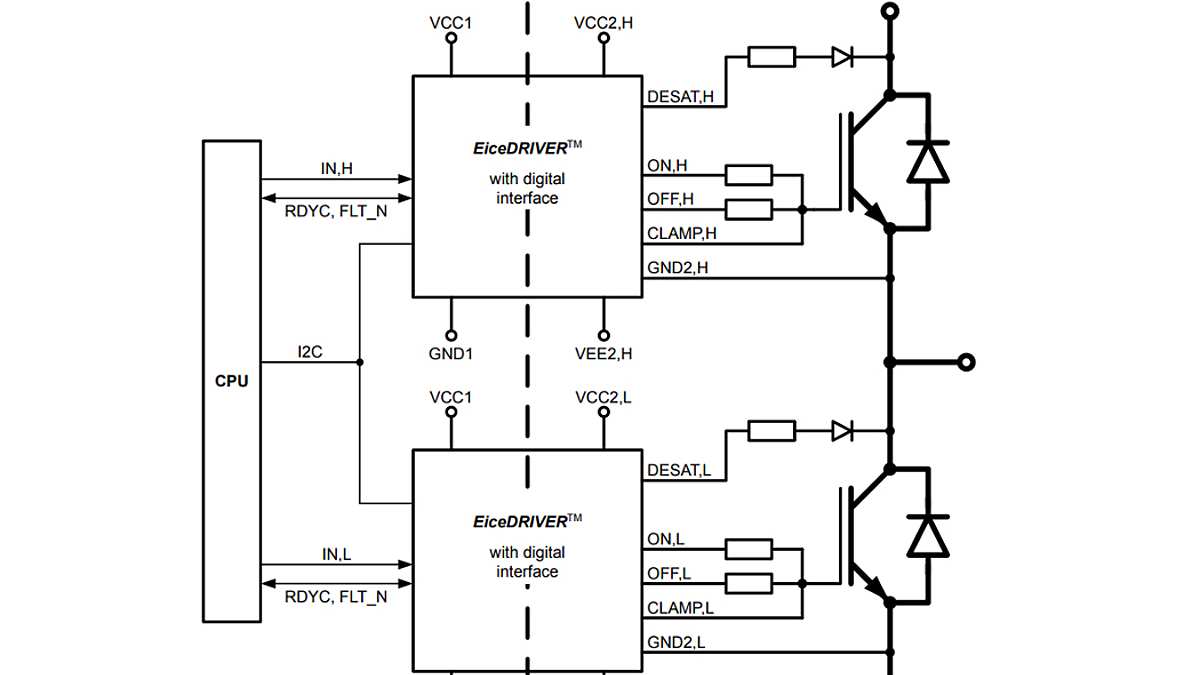

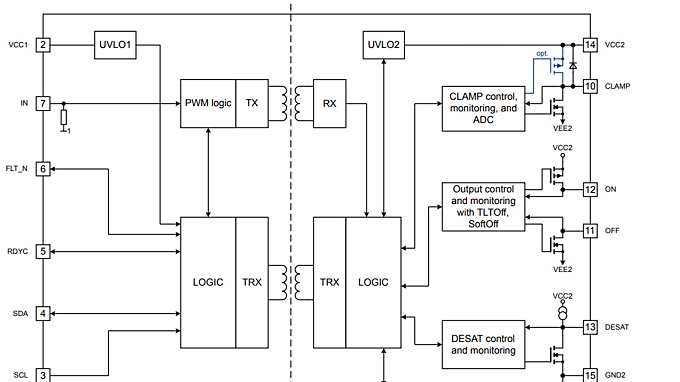

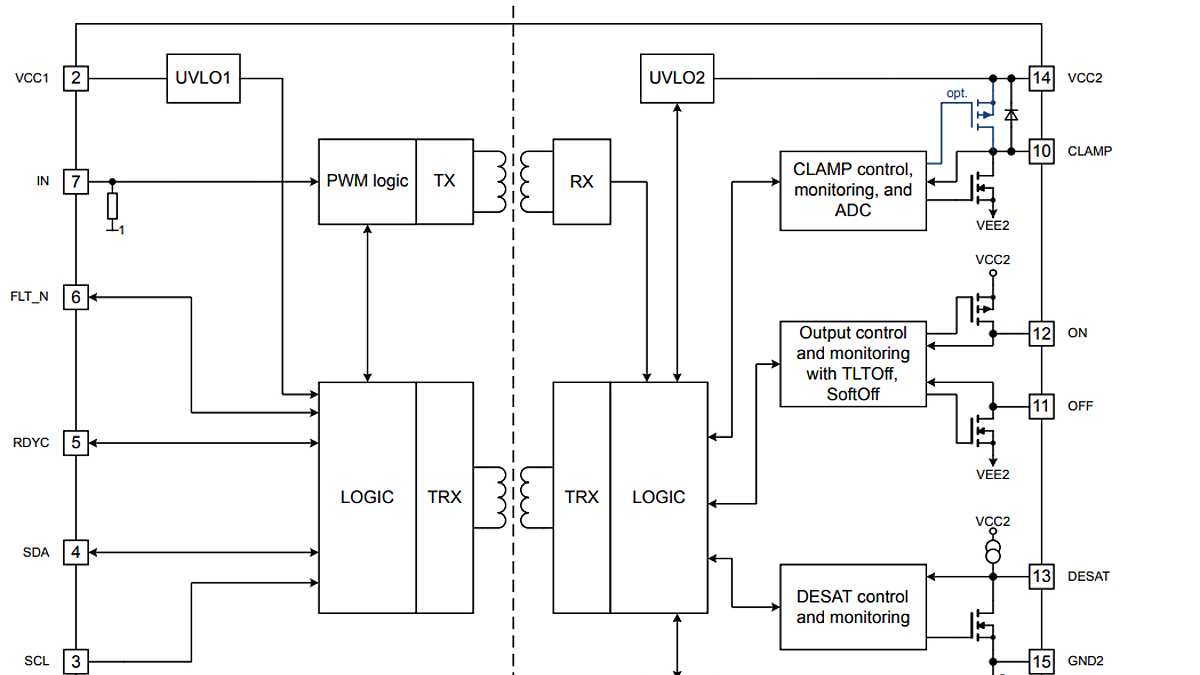

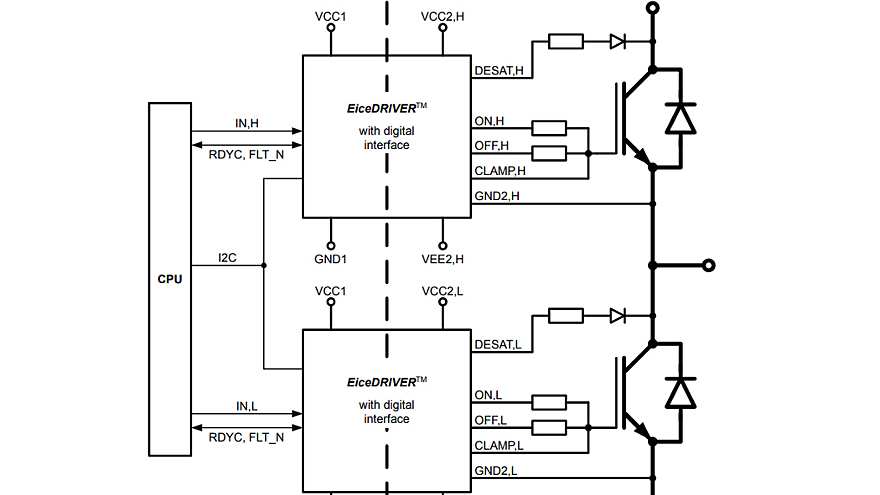

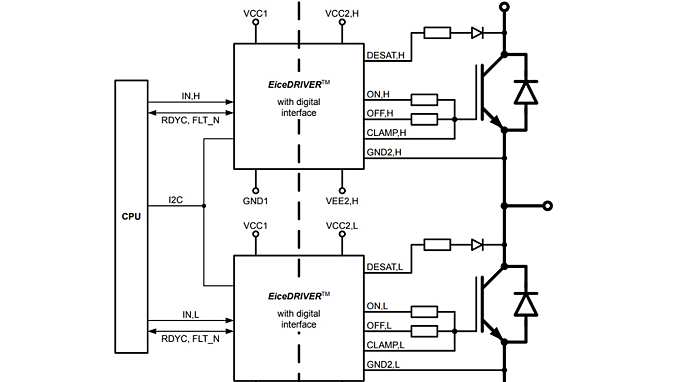

図
