OptiMOS™-7 40 V (SSO4G 5x6)

IMS基板とレガシー互換性に最適な選択肢

インフィニオンは、業界をリードする自動車用 MOSFETテクノロジーであるOptiMOS™ 7 40 VをSSO8 5x6 (PG-TDSON-8) リードレスで幅広いポートフォリオとして提供します。



SSO8 5x6 (PG-TDSON-8) 標準パッケージは、将来の自動車設計とアプリケーションに最適なパフォーマンスと価格の選択肢です。

一部のアプリケーションでは、特にIMS PCB基板の場合や古い設計との100 %の互換性が必要な場合に、ガルウィング付きの5x6リードパッケージが依然として求められます。インフィニオンは、SSO4G 5x6 (PG-THSOG-4-1) リードパッケージのOptiMOS™ 7 40 Vを用いた、より小規模な自動車用ポートフォリオを提供します。

SSO4G 5x6 リード (PG-THSOG-4-1) パッケージのOptiMOS™ 7 40 V製品ファミリの範囲は、1.0 mΩ ～ 4.7 mΩです。
IMSアプリケーションに重点を置いた限定的なポートフォリオと、パフォーマンスと価格を両立した 100% のレガシー互換性設計を提供します。

SSO8 5x6 (PG-TDSON-8) とSSO4G (PG-THSOG-4-1) 間の互換性を容易にするため、インフィニオンはSSO8 5x6 PG-TDSON-8を前方・後方互換に対応した推奨PCBフットプリントを提供します。

主な特長
  • 5x6 mm²のフットプリント
  • 高電流能力
  • 最先端のOptiMOS™-7 40 Vで利用可能
  • RDS(on)範囲: 1.0 mΩ〜4.7 mΩ
  • フットプリント設計の互換性
  • 5x6 mm²ガルウィング リードパッケージ
主な利点
  • 最高の電力密度と電流密度
  • 放熱性の高いリードフレームパッケージ
  • 導通損失の低減
  • スイッチング動作の最適化
  • IMS PCBの高いTCOB
  • レガシーフットプリント設計の互換性
主なアプリケーション
  • IMSデザイン
  • レガシーBLCDフットプリント設計

パッケージのフットプリント

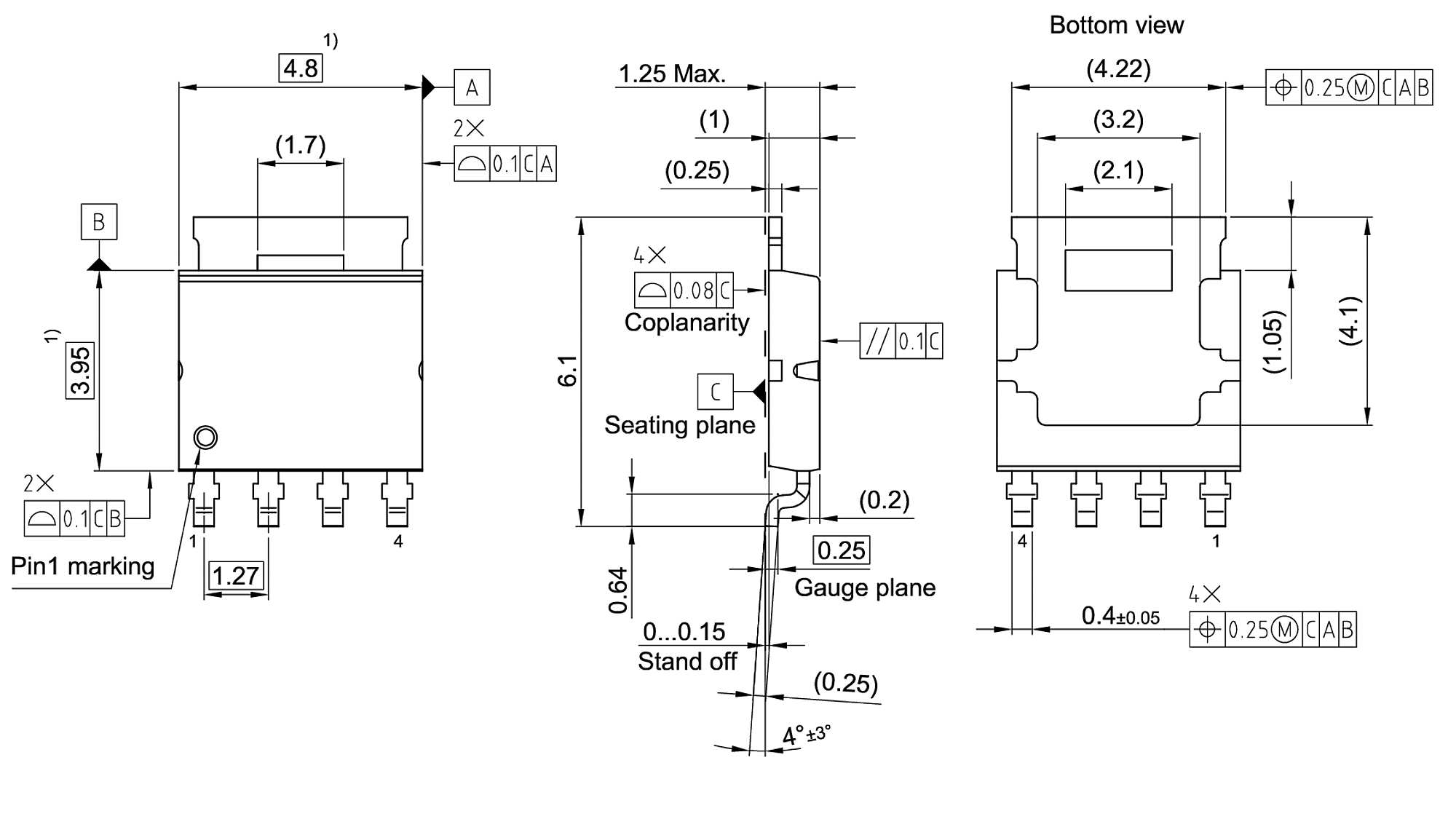

PG-THSOG-4-1パッケージ概要

PG-THSOG-4-1パッケージ概要
PG-THSOG-4-1パッケージ概要

PG-THSOG-4-1パッケージ概要
PG-THSOG-4-1パッケージ概要

PG-THSOG-4-1パッケージ概要
PG-THSOG-4-1

PG-THSOG-4-1フットプリント図
PG-THSOG-4-1

PG-THSOG-4-1フットプリント図
PG-THSOG-4-1

PG-THSOG-4-1フットプリント図
