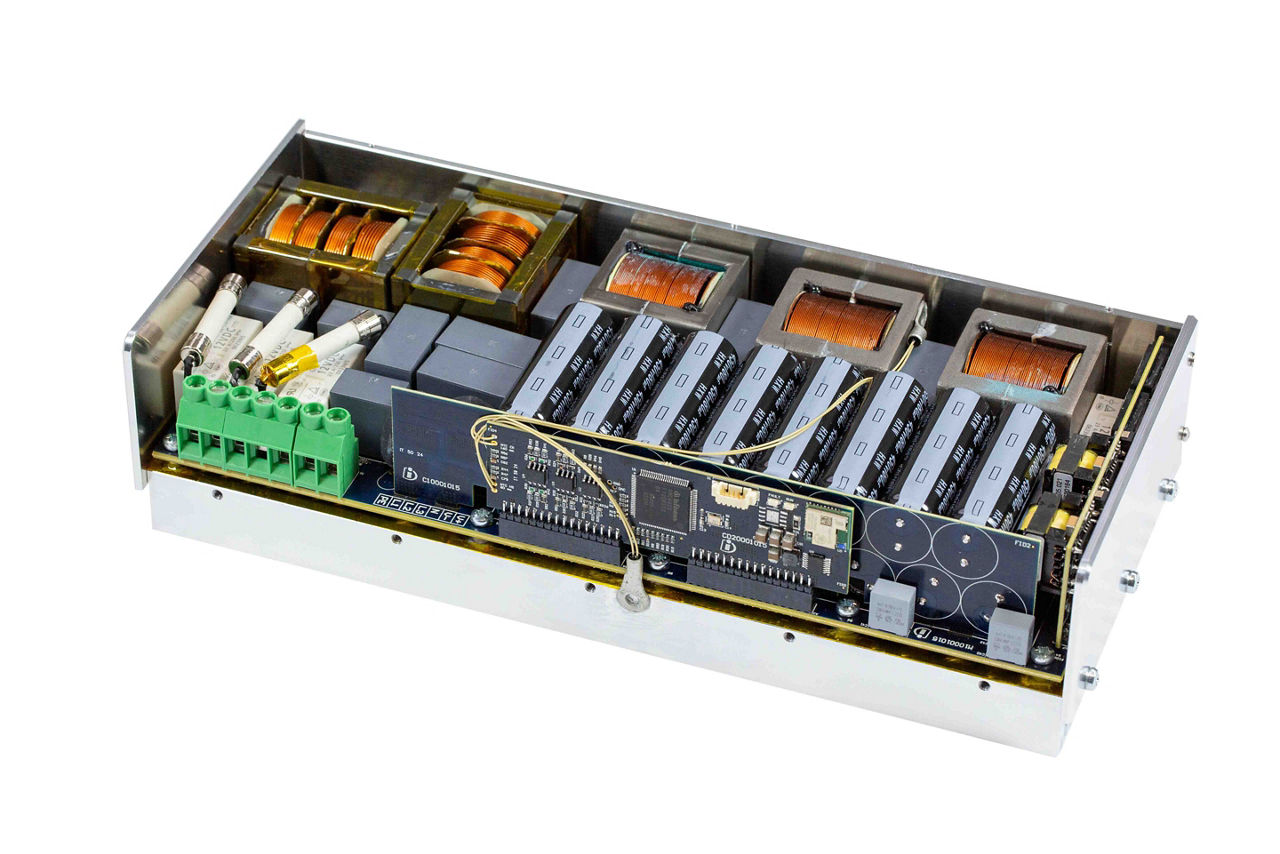

REF_11KW_PFC_SIC_QD

3L-ANPC bi-directional, top-side cooled converter for high efficiency (99.15% peak) and power density (>11kW/L) compatible with 3-ph and 1-ph grids

アプリケーションノート

REF_11KW_PFC_SIC_QD

アプリケーションノート

製品詳細

P_out max

11000 W
コンフィギュレーション

2EDB9259Y, BAT165, BSS138N, IMDQ65R020M2H, IMDQ75R025M2H, IPDQ60R016CM8, 2EDN7533R, ICE2QR2280G, CYBT-423054-02, XMC4400-F100K512ABXUM A1, TLF80511EJ V33, TLS4120D0EP V33
サブアプリケーション

Power Supplies
トポロジー

PFC
ファミリー

Silicon Carbide
ボードタイプ

Reference Board
入力タイプ

AC
出力電流 max

13.75 A
寸法

40x99x243 mm
対象アプリケーション

Charging EV Charging Energy Storage Industrial power
説明

11 kW high-efficiency high-density bidirectional three-/single-phase AC-DC PFC/inverter
電源電圧

180 V to 265 V

	推奨
OPN	REF11KWPFCSICQDTOBO1
製品ステータス	active and preferred
インフィニオンパッケージ	--
パッケージ名	N/A
包装サイズ	1
包装形態	CONTAINER
水分レベル	N/A
モイスチャーパッキン	NON DRY
鉛フリー	No
ハロゲンフリー	No
RoHS準拠	Yes
Infineon stock last updated:

製品ステータス	Active
インフィニオンパッケージ	--
パッケージ名	-
包装サイズ	1
包装形態	CONTAINER
水分レベル	-
モイスチャーパッキン	NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

This reference board represents a newly developed multilevel active-neutral-point-clamped (ANPC) bi-directional converter for multiple applications with both 3-phase and 1-phase AC and 800 V DC and power ratings of 11 kW and 7.3 kW. This board works with high efficiency and high power density enabled by Infineon's newest 750 V CoolSiC™ and 600 V CoolMOS™ in Q-DPAK package.

機能

Three-phase design (3L-ANPC)
Multi-level power conversion
High performance (efficiency and power density)
Bi-directional capability
Full digital control
600 V/750 V Si/SiC MOSFETs in Q-DPAK-TSC

利点

Addressing a wide range of applications
Multiple cooling possibilities
Compact form factor
