EVAL_IMD700A_FOC_3SH

Evaluation board fully integrated BLDC motor drive solution based on the MOTIX™ IMD701A
アプリケーションノート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_IMD700A_FOC_3SH
EVAL_IMD700A_FOC_3SH
EA.
アプリケーションノート

製品詳細

  • Pout max
    300 W
  • Configuration
    IMD700A-Q064X128-AA, IQE013N04LM6
  • Topology
    3-Phase control, 3-Phase - 2 Level
  • Family
    OptiMOS™ 6, MOTIX™ Battery supplied BLDC motor control IC
  • Input Type
    DC
  • Output Current max
    20 A
  • Frequency
    20 kHz
  • Target Application
    Motor Control & Drives, Power Tools, Robotics-Production, Small Home Appliance
  • Product Name
    EVAL_IMD700A_FOC_3SH
  • Supply Voltage
    18 V
推奨
OPN
EVALIMD700AFOC3SHTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

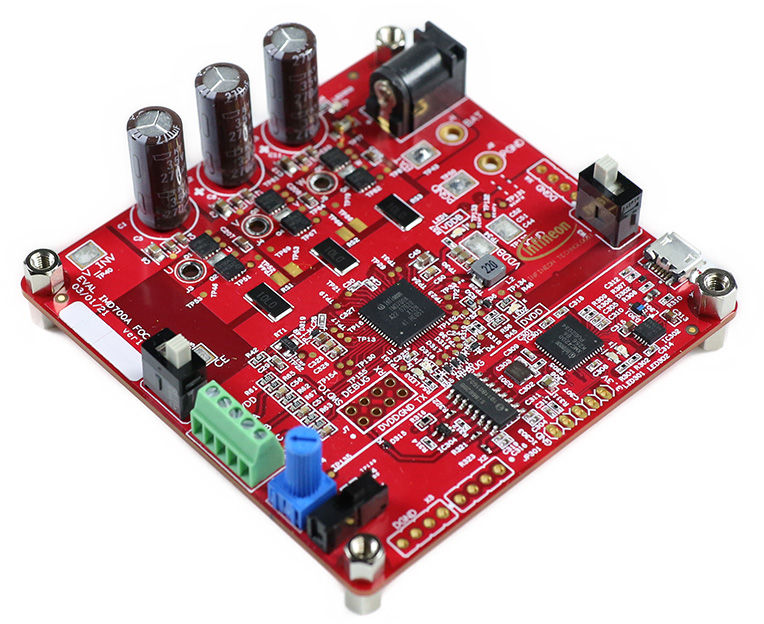

EVAL_IMD700A_FOC_3SH, with configurable gate drive, on-board power supplies and protection, is capable of driving up to 300 W motor utilizing sensorless FOC control. Using MOTIX™ IMD701A , our latest fully programmable motor controller integrating XMC1404 microcontroller with MOTIX™ 6EDL7141 3-phase gate driver IC in one package to enable the development of next generation battery operated products using BLDC or PMSM motors.

機能

  • Integrated BLDC motor drive IMD700A
  • on-board power supplies and protection
  • Integration of XMC1404 and 6EDL7141
  • Operate independently or with IFX GUI

利点

  • High efficiency
  • Small-size
  • Low component count
  • Based on MOTIX™ IMD701A and 6EDL7141
  • Operates up to 300 W with no heatsink

用途
