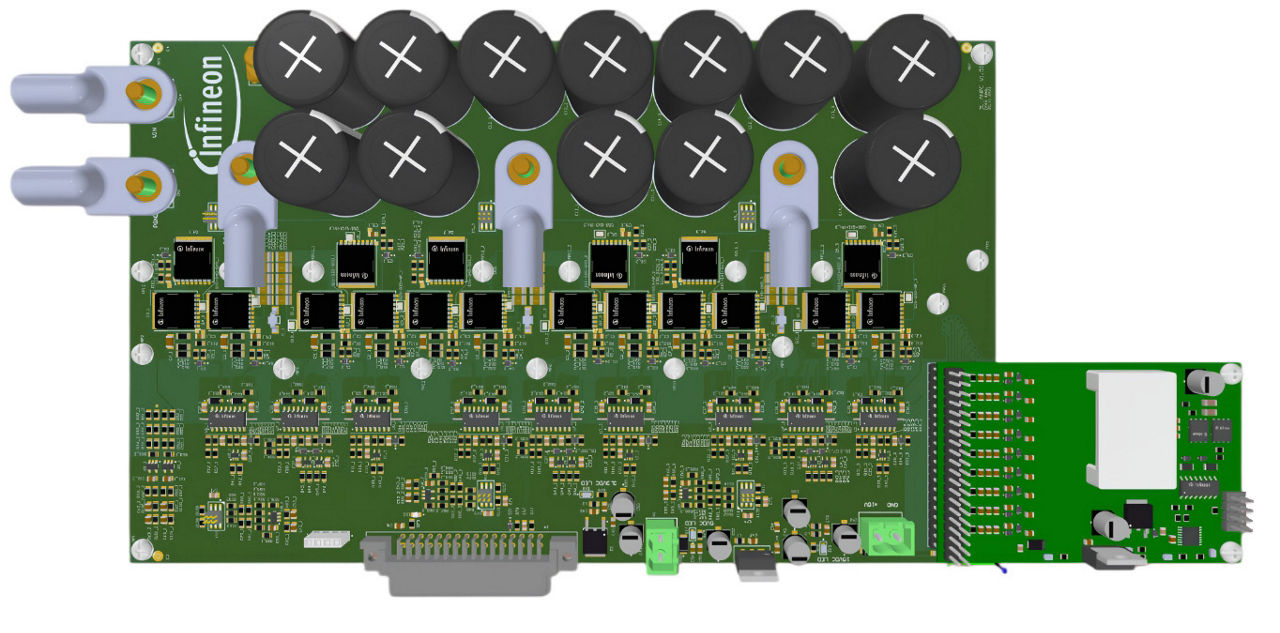

EVAL_10KW_3LANPC_SIC

Virtual evaluation board for ANPC 3-level topology using 400 V CoolSiC™ MOSFET
ユーザーマニュアル

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

EVAL_10KW_3LANPC_SIC
EVAL_10KW_3LANPC_SIC
ユーザーマニュアル

製品詳細

  • Pout max
    10000 W
  • コンフィギュレーション
    3L ANPC
  • ファミリー
    MOSFET
  • ボードタイプ
    Virtual Design
  • 入力タイプ
    DC
  • 出力電流 max
    16 A
  • 寸法
    245x 145 x 50 mm (LxWxH)
  • 対象アプリケーション
    Energy storage, Industrial Drives, Motor control and drives, Solar string inverter, UPS
  • 説明
    Virtual evaluation board for ANPC 3-level topology using 400 V CoolSiC™ MOSFET
  • 電源電圧
    400 V to 600 V
推奨
OPN
EVAL10KW3LANPCSICTOBO1
製品ステータス active and preferred
インフィニオンパッケージ --
パッケージ名 N/A
包装サイズ 1
包装形態 CONTAINER
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー No
RoHS準拠 No
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ --
パッケージ名 -
包装サイズ 1
包装形態 CONTAINER
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
This virtual design for 3L-ANPC topologies features a 3-phase, 3-level inverter board and isolated power supply board. The optimized layout minimizes commutation loop inductance, reducing switching losses and voltage overshoot. It is ideal for engineers and researchers to experiment, validate, and optimize 3L-ANPC systems for industrial motor drives and photovoltaic string inverters.

機能

  • Test platform for 3L-ANPC topology
  • 3-phase, 3-level ANPC power board
  • Isolated power supply: AUX power supply
  • XMC4400 Drive card interface
  • High precision coreless current sensor
  • CoolSiC™ 400 V - heat-sink free design

利点

  • High efficiency > 99.5% & power density
  • Low EMI
  • Reduced voltage stress, improved longevity
  • Flexible motor control algorithm
  • Allows for 2-L modification to compare
  • Extended power range via heatsink (opt.)
