TLE9189QVW

MOTIX™ TLE9189QVWは、ISO 26262 ASIL Dに準拠した自動車セクターのBLDCモータ駆動アプリケーション向けに設計されたゲートドライバICです。
データシート
パッケージ
ボード
ソフトウェア
EA.
在庫㝂り

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9189QVW
TLE9189QVW
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • コンフィギュレーション
    3-phase
  • チャネル
    3
  • ドライビング キャパシティ
    200nC at 20 kHz
  • ファミリー
    MOTIX™ gate driver ICs
  • 出力電流
    Configurable via SPI
  • 分類
    ISO 26262-compliant
  • 動作電圧
    4.2 V to 36 V
  • 技術
    MOTIX™ Driver
  • 温度
    - 40°C - 175°C
  • 認定
    Automotive
  • 電圧範囲 GHx,SHx
    Max. 40 V
  • 電流検出アンプ
    3
  • 電源電圧
    4.2 V to 36 V
推奨
OPN
TLE9189QVWXUMA1
製哝ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ坝 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー Yes
ポロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫㝂り

製哝ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ坝 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスポャーパッキン DRY
鉛フリー
ポロゲンフリー
RoHS対応
EA.
在庫㝂り
BLDCモータ用のMOTIX™ TLE9189QVWゲートドライバICは、PWM入力と3つの統合電流検出アンプによる従来のモータ制御コンセプトを備えており、高精度に設定可能な基準電圧(3.3V/5V)で正確な電流測定を実現します。適応型MOSFET制御機能は、EMC性能の向上、目標スイッチング時間の達成、電力損失の低減に役立ちます。電源電圧範囲(4.2V〜36V)は、車載用12Vバッテリーシステム用に最適化されています。

機能

  • 6個のMOSFET、Qgtot= 200nC/MOSFET
  • 電源電圧範囲:4.2V〜36V
  • 0..100%デューティサイクル、制限なし
  • PWM入力によるモータ制御コンセプト
  • 堅牢なモーター接続ピン(12 V-48 V)
  • 3 統合型電流検出アンプ
  • CSA
  • セルフテスト機能のサポート
  • 外部FETのパッシブクランプ
  • 電流ソース制御出力段
  • VQFN-48 (7x7mm2)
  • ダイバース モニタリング&診断

利点

  • 外付け部品点数
  • 最適化されたシステムコスト
  • 最小4.2V電源
  • 構成可能な故障反応
  • 拡張温度範囲 AEC-Q100
  • ISO 26262 FuSa準拠:ASIL D
    • TQFP-48の
  • 製品バリエーション:TLE9189QUW

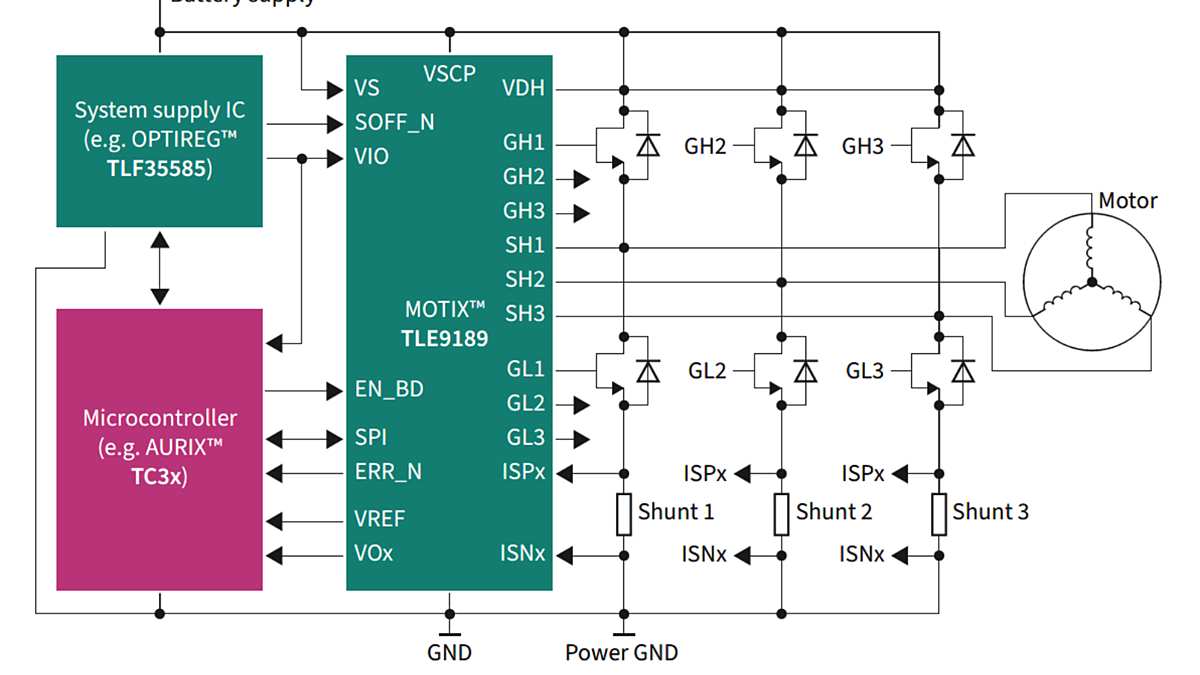

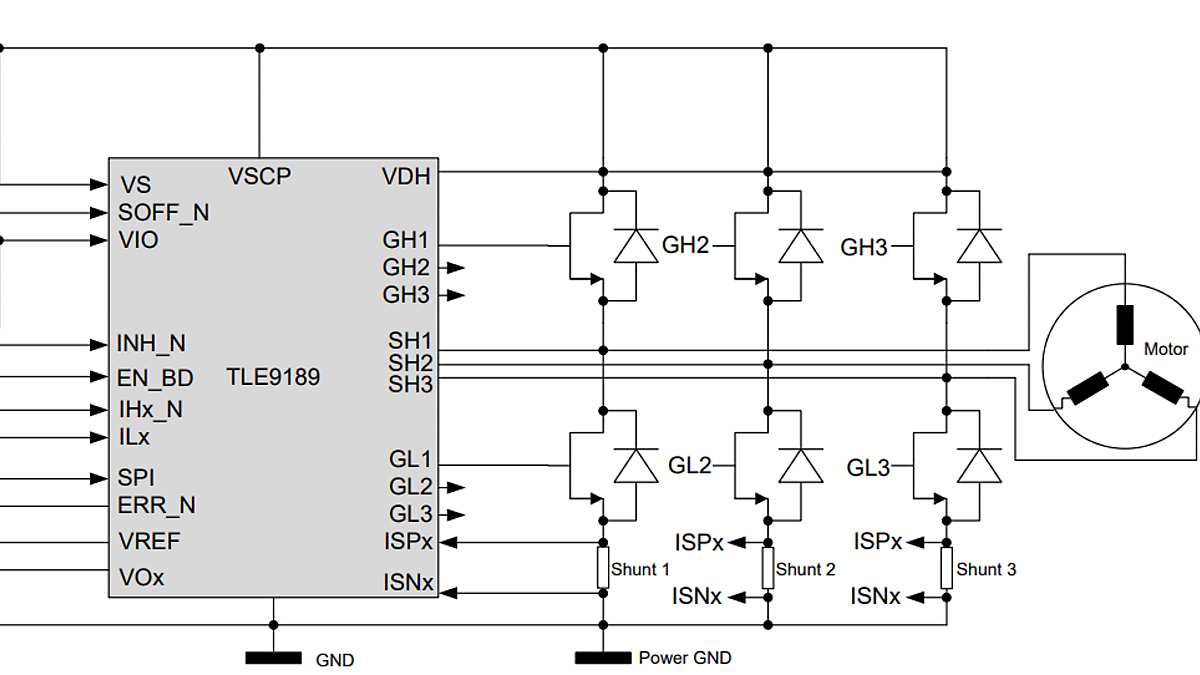

図
