XMC1401-F064F0064 AA

データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

XMC1401-F064F0064 AA
XMC1401-F064F0064 AA
EA.
データシート

Product details

  • A/D入力ライン (incl. FADC)
    12
  • ADCモジュール数
    2
  • CPU
    ARM Cortex-M0
  • DMA チャネル
    0
  • DSP機能
    no
  • EEPROMエミュレーション
    Yes
  • I/O 動作電圧
    1.8 V, 5.5 V
  • SRAM (キャッシュ含む)
    16 kByte
  • SRAM
    16 kByte
  • ウォッチドッグ タイマー
    yes
  • オシレーター ウォッチドッグ
    yes
  • オンチップクロック生成
    yes
  • オンチップ電圧レギュレータ
    yes
  • シリアルI/O インターフェースのタイプ
    UART, SPI, I²C, I²S
  • シリアルI/Oインターフェース
    4
  • セカンダリ コア
    N/A
  • タイマー/カウンター
    16
  • タイミングI/Oピン (PWM, CAPCOM)
    8
  • タッチ/LEDマトリックス制御
    yes
  • デジタルI/Oピン
    55
  • パワーモード
    clock gating possible
  • ファミリー
    XMC1400
  • フラッシュ
    64 kByte
  • プログラムメモリ
    64 kByte
  • メモリの種類
    Flash
  • リアルタイムクロック
    yes
  • 予算価格€/ 1k
    1.29
  • 周波数 max
    48 MHz
  • 命令幅 ([bits])
    32/16
  • 外部バス インターフェース
    no
  • 浮動小数点ユニット
    no
  • 温度
    -40 to 85°C
  • 認定
    Industrial
  • 高速フラッシュプログラミング
    no
推奨
OPN
XMC1401F064F0064AAXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 N/A
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 -
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The XMC1400 series belongs to the XMC1000 Family of industrial microcontrollers which are based on the ARM® Cortex®-M0 processor core. With higher core and peripheral clock XMC1400 provides up to 70% performance increase compared to the XMC1300. In addition to dedicated peripherals for motor and power control applications XMC1400 devices offer 2 CAN nodes and are supported with a development environment enabling short time-to market.

機能

  • 48 MHz core / 96 MHz peripheral clock
  • Operating range 1.8 - 5.5 V, -40 - 85°C
  • 64KB Flash (ECC, cache), 16KB RAM
  • 12-bit ADC, 1 Ms/s, 14 inputs, 2x S&H
  • 8 x 16-bit capture, compare, PWM timers
  • 4 serial channel, SPI, UART, I2C, LIN
  • Real Time Clock, watchdog, PRNG
  • LQFP-64, 10x10 mm², 0.5mm pitch, 56 IO

図

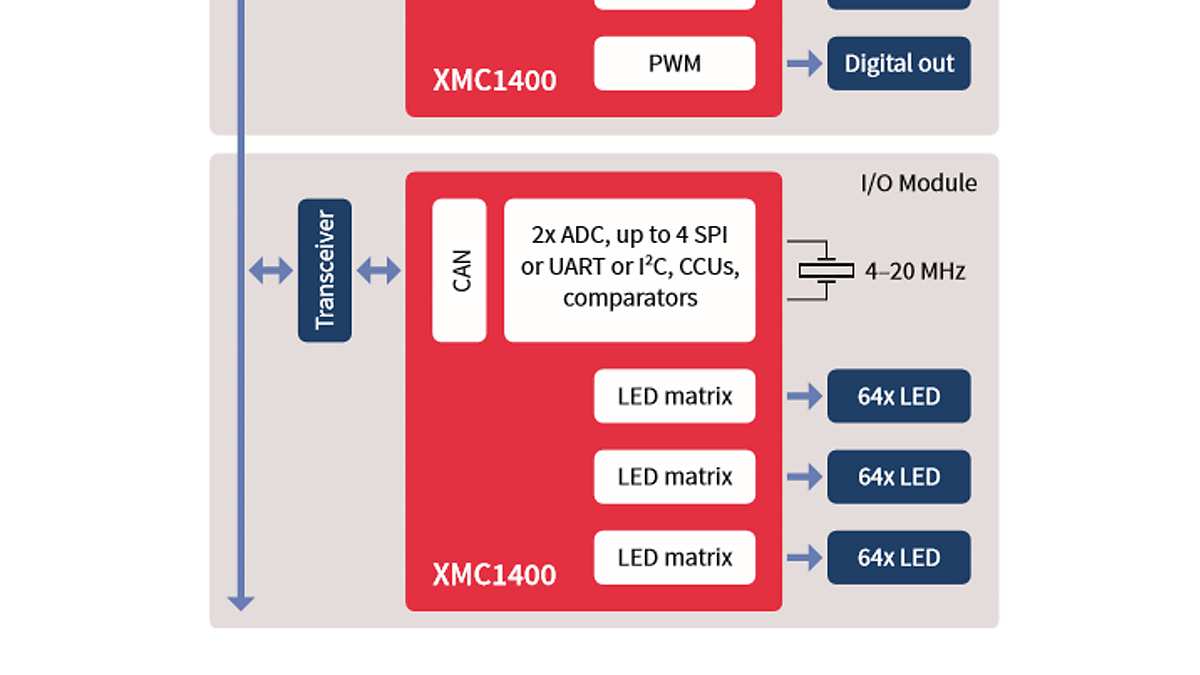

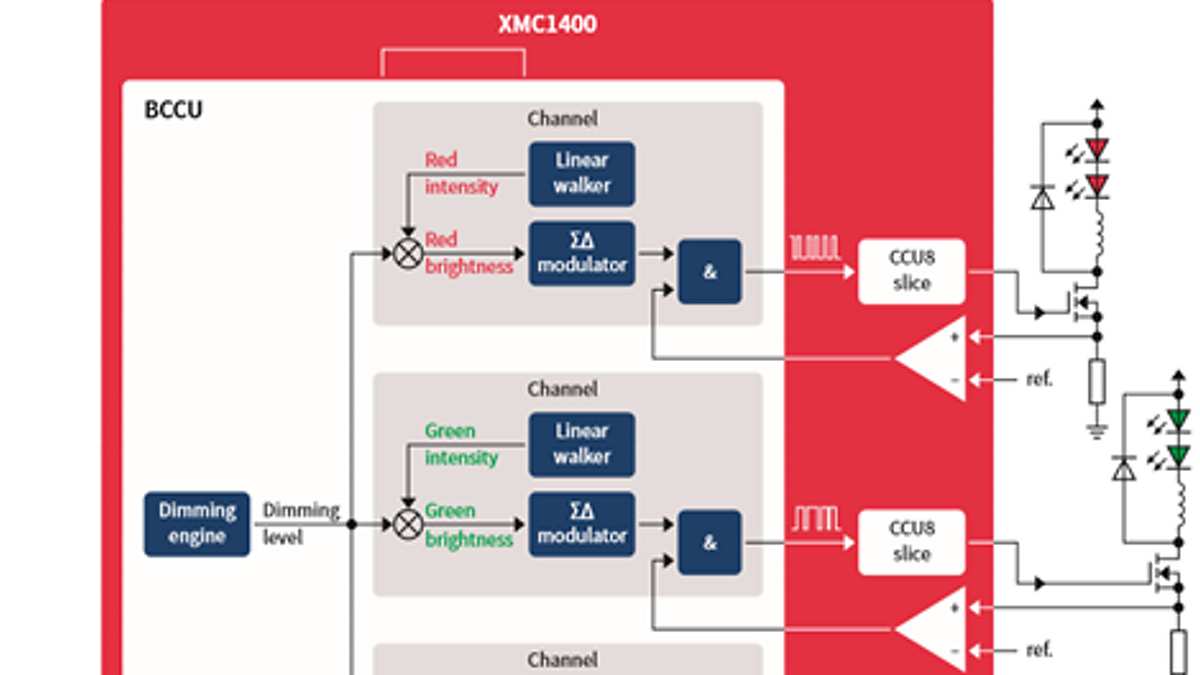

Image2-for-XMC1400
Image2-for-XMC1400
Image2-for-XMC1400 Image2-for-XMC1400 Image2-for-XMC1400
Image-for-XMC1400 Image-for-XMC1400 Image-for-XMC1400
Image2-for-XMC1400 Image2-for-XMC1400 Image2-for-XMC1400
Image-for-XMC1400 Image-for-XMC1400 Image-for-XMC1400
×
