TLS820F0EL V50

生産終了
The TLS820F0EL V50 is a high performance very low dropout linear voltage regulator for 5 V supply in a PG-SSOP-14 package.
データシート
パッケージ
ボード
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS820F0EL V50
TLS820F0EL V50
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    70 mV
  • パワーグッド
    no
  • ベース製品
    TLS820Fxxx
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    High Performance
  • 予算価格€/ 1k
    0.89
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    200 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    40 µA
OPN
TLS820F0ELV50XUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLS820F0 V50 regulators are ideal for automotive systems, with 3V to 40V input range and 40μA quiescent current. They offer 2% output accuracy, 200mA max current, fast regulation, and stability. The Reset feature supervises output voltage, and a watchdog circuit monitors the microcontroller's operation. Additionally, they provide output current limitation and overtemperature shutdown for protection.

機能

  • Wide Input Voltage Range from 3.0 V to 40 V
  • Fixed Output Voltage 5 V
  • Output Current Capability up to 200 mA
  • Output Voltage Precision ≤ ± 2 %
  • Ultra Low Current Consumption typ. 40 μA
  • Very Low Dropout Voltage typ. 70 mV @100 mA
  • Stable with Ceramic Output Capacitor of 1 μF
  • Delayed Reset at Power-On with 2 Programmable Delay Times 8.5 ms/ 16.5 ms
  • Adjustable Reset Threshold down to 2.50 V
  • Watchdog with flexible timings and current dependant deactivation:
    16 ms / 32 ms / 48 ms / 96 ms, Activated at IQ > 5.5 mA)
  • Enable, Undervoltage Reset, Overtemperature Shutdown
  • Output Current Limitation
  • Wide Temperature Range
  • Green Product (RoHS compliant)
  • AEC Qualified
  • PG-SSOP-14

図

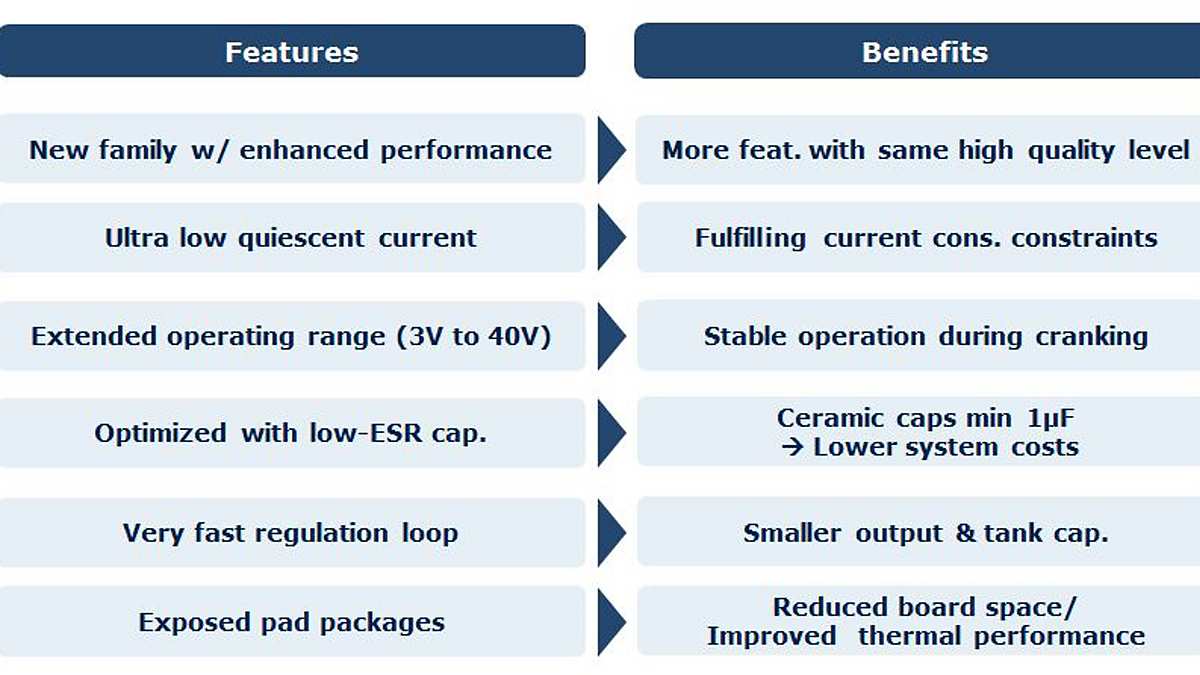

TLS820F0_Features_and_Benefits
TLS820F0_Features_and_Benefits
TLS820F0_Features_and_Benefits TLS820F0_Features_and_Benefits TLS820F0_Features_and_Benefits
TLS820F0_Features_and_Benefits TLS820F0_Features_and_Benefits TLS820F0_Features_and_Benefits

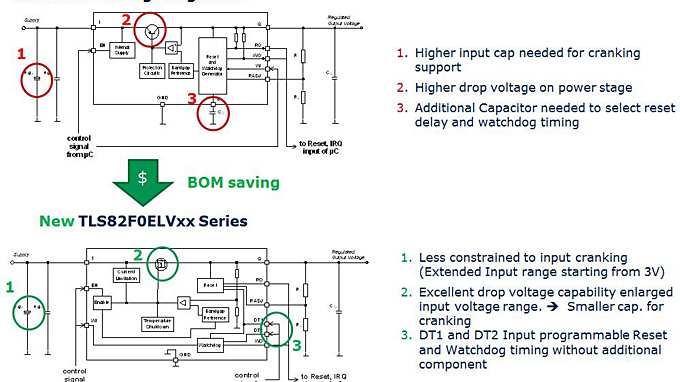

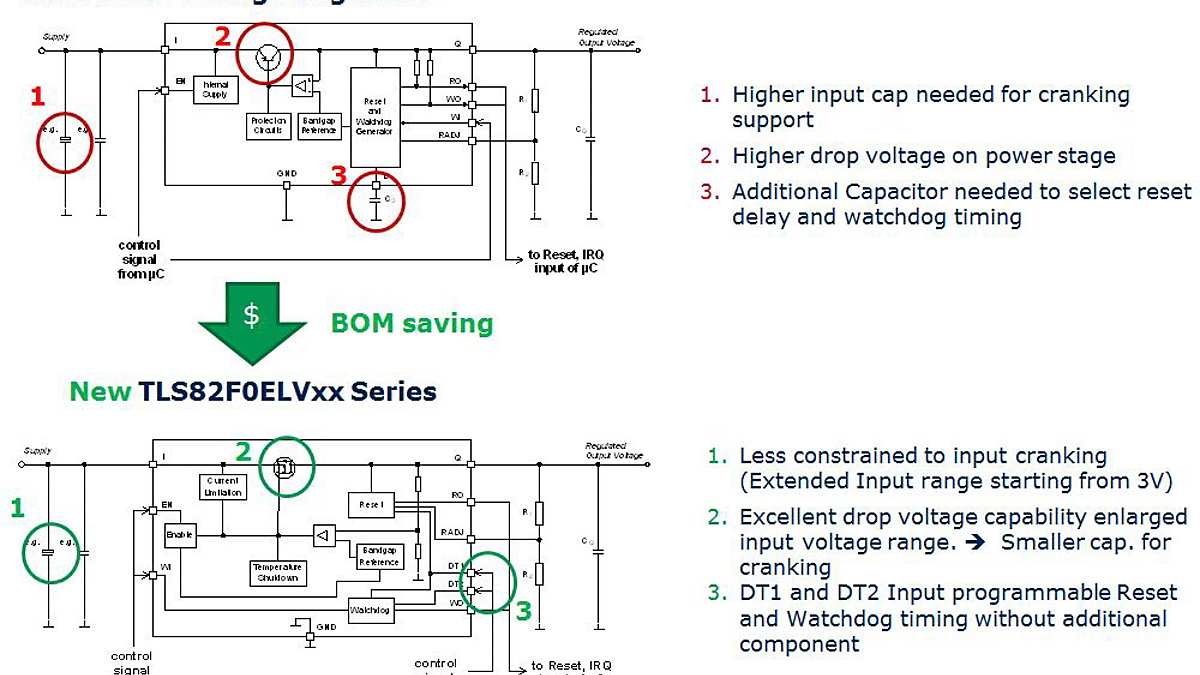

TLS820F0ELV_Vxx_Series TLS820F0ELV_Vxx_Series TLS820F0ELV_Vxx_Series
TLS820F0ELV_Vxx_Series TLS820F0ELV_Vxx_Series TLS820F0ELV_Vxx_Series

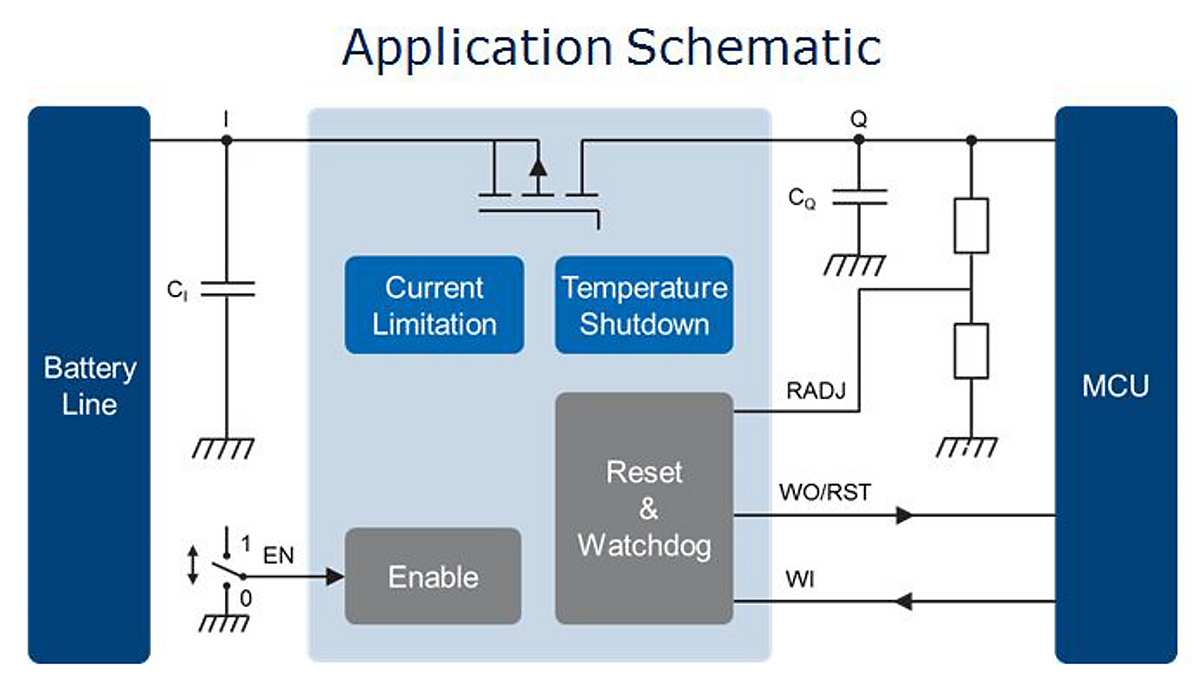

TLS820F0_Application_Schematic TLS820F0_Application_Schematic TLS820F0_Application_Schematic
TLS820F0_Application_Schematic TLS820F0_Application_Schematic TLS820F0_Application_Schematic
×
