TLS715B0EJ V50

The TLS715B0EJ V50 is a low dropout linear voltage regulator for load current up to 150 mA.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS715B0EJ V50
TLS715B0EJ V50
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    200 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ベース製品
    TLS71xB0EJ V50
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.48
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    150 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    4 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    36 µA
推奨
OPN
TLS715B0EJV50XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLS715B0, with 36 μA quiescent current, suits low-power systems connected to the battery. It has a dropout voltage of 200 mV (I<100 mA) and starts at 4.0 V input voltage. Ideal for automotive start-stop systems, it offers control and requires a single 1 μF output capacitor for stability. The device provides output current limit, overtemperature shutdown, and protection against failures. It's a fit for applications needing a stable 5 V supply.

機能

  • input voltage range from 4.0 V to 40 V
  • Output voltage 5 V
  • Output voltage precision ± 2%
  • Output current up to 150 mA
  • Low current consumption of 36 μA
  • Very low dropout Voltage of typ. 200 mV
  • Overtemperature shutdown
  • Output current limitation
  • temperature range from -40°C up to 150°C
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Very wide input voltage range
  • Supports voltage cranking application
  • very low dropout

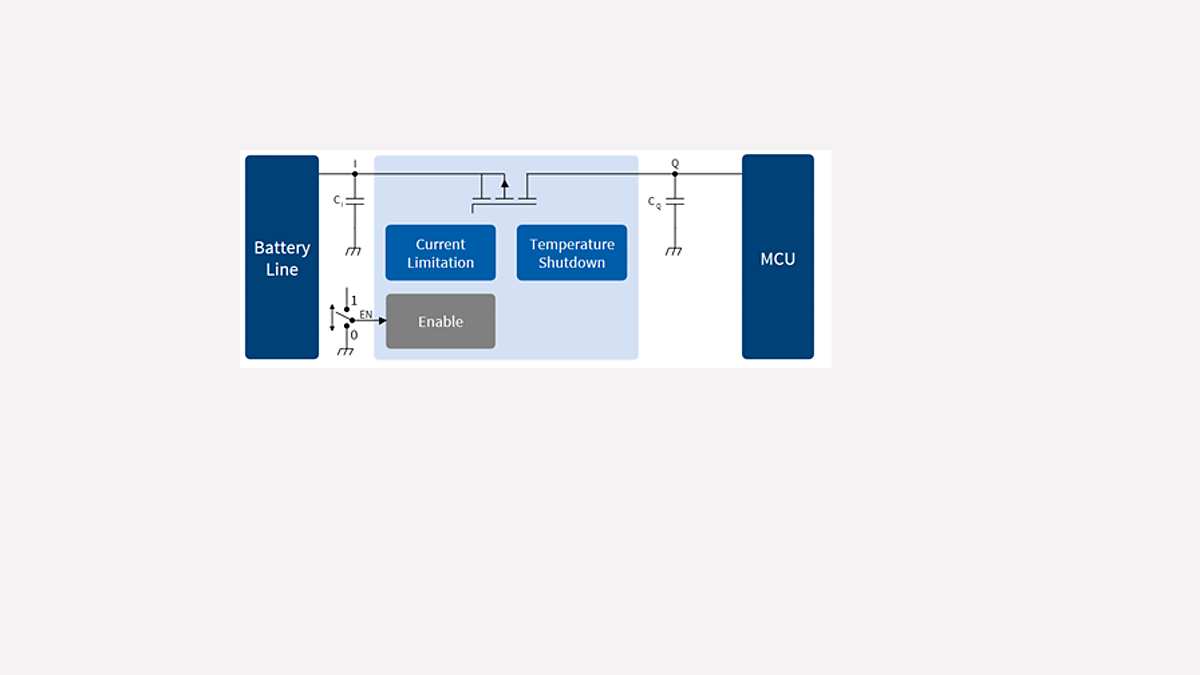

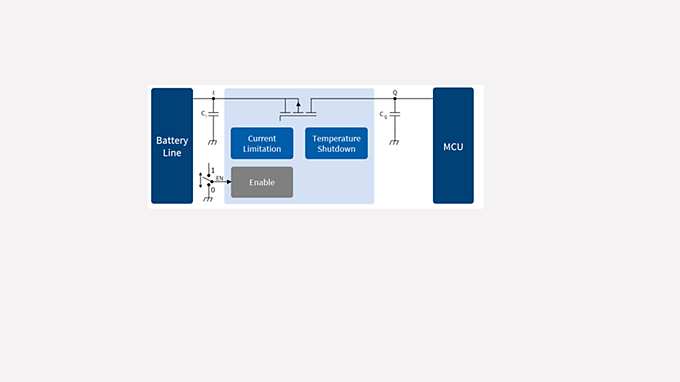

図

TLS715B0EJ V50
TLS715B0EJ V50
TLS715B0EJ V50 TLS715B0EJ V50 TLS715B0EJ V50
×
