TLS205B0EJ V33

The TLS205B0EJ V33 is a micropower, low noise, capable of supplying an output current of 500 mA with a dropout voltage of 320 mV.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLS205B0EJ V33
TLS205B0EJ V33
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    320 mV
  • パワーグッド
    no
  • ファミリー
    EiceDRIVER™ isolated gate driver ICs for EV
  • ベース製品
    TLS205B0xxVxx
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    0.65
  • 出力電圧タイプ
    3.3 V
  • 出力電流 max
    500 mA
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    2.3 V to 20 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2.5 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    30 µA
推奨
OPN
TLS205B0EJV33XUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
TLS205B0EJV33: Ideal for battery-powered systems with low quiescent current (30μA). Low output noise with 0.01μF bypass capacitor. Stable with small output capacitors (3.3μF), no series resistance needed for ceramic capacitors. Internal protection: reverse battery, current limiting, reverse current. Fixed output voltages (3.3V, 5.0V) and adjustable (1.22V reference). Available in PG-DSO8 and PG-TSON10 exposed pad packages.

機能

  • Wide Input Voltage Range: up to 20 V
  • 500 mA Current Capability
  • Low Quiescent Current: 30μA
  • Low Dropout Voltage: 320 mV
  • Low Noise typ.: 30µV RMS
  • LIN 2.1 (Physical layer)
  • Reverse battery protected up to -2.5V
  • 8kV ESD protection for alternator
  • Duty cycle excitation 0-100%
  • Load response control (LRC)
  • Temperature range -40°C to 175°C

利点

  • Wide input voltage range
  • Low noise

図

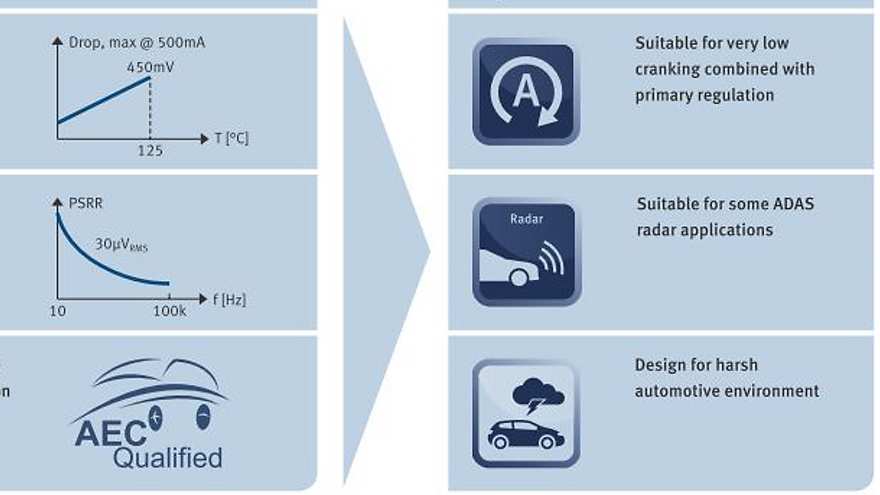

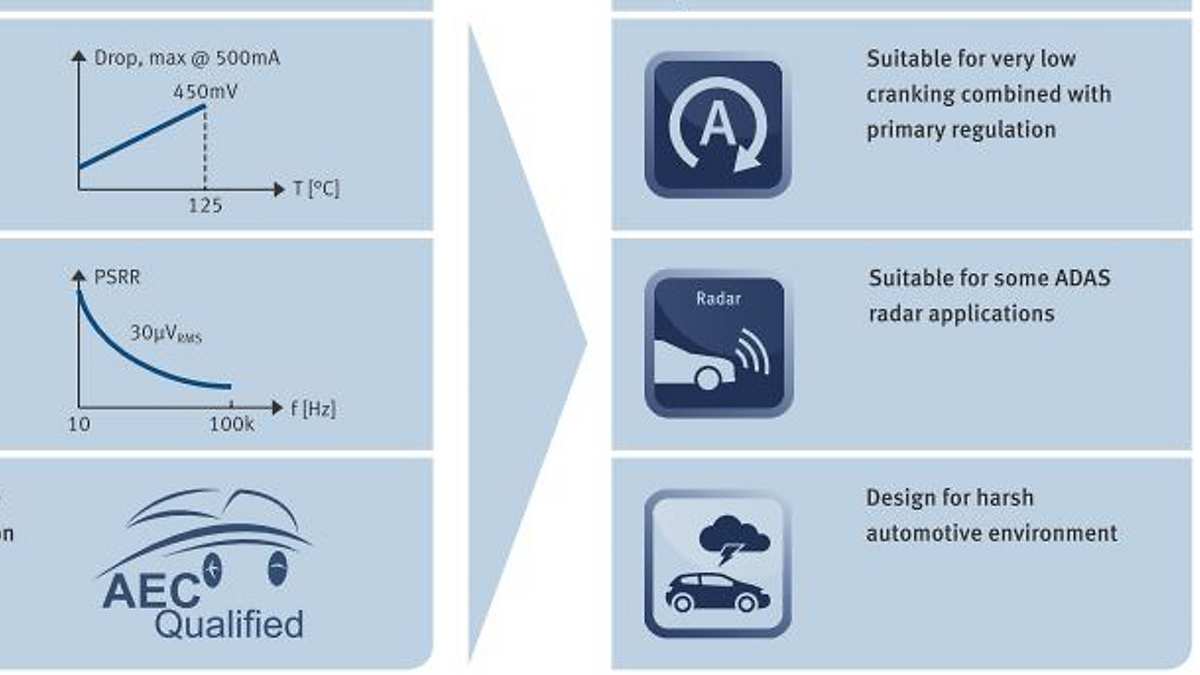

Key_features_and_benefits_TLS205B0_33V_50V
