TLF4949EJ

The TLF4949EJ is a monolithic integrated 5V voltage regulator with a very low dropout output.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF4949EJ
TLF4949EJ
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    500 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.41
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 125 °C
  • 動作電圧
    5.5 V to 28 V
  • 早期警告
    yes
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    180 µA
推奨
OPN
TLF4949EJXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-8
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-8
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It is designed to supply microcontroller controlled systems especially in automotive applications.

機能

  • Operating DC Supply V R 5 V to 28 V
  • Transient Supply V up to 40 V
  • Low Quiescent Current in Stand by Mode
  • High Precision St&by Output V 5 V ±1%
  • Output Current Capability up to 100 mA
  • Very low Dropout V less than 0.5 V
  • Programmable Reset Pulse Delay
  • V Sense Comparator
  • Thermal Shutdown & Short Circuit Protect
  • Suitable Use in Automotive Electronics
  • Green Product (RoHS)

利点

  • Efficient voltage regulator with reset
  • High reset immunity

図

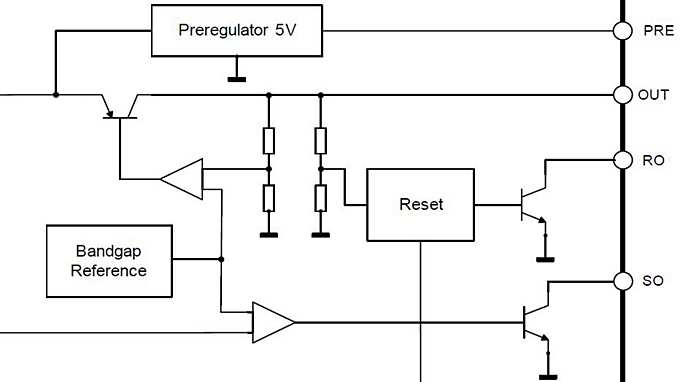

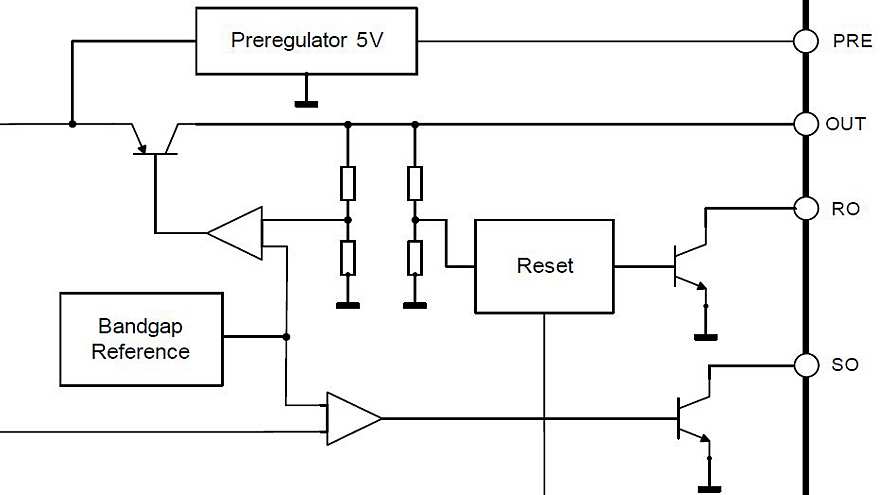

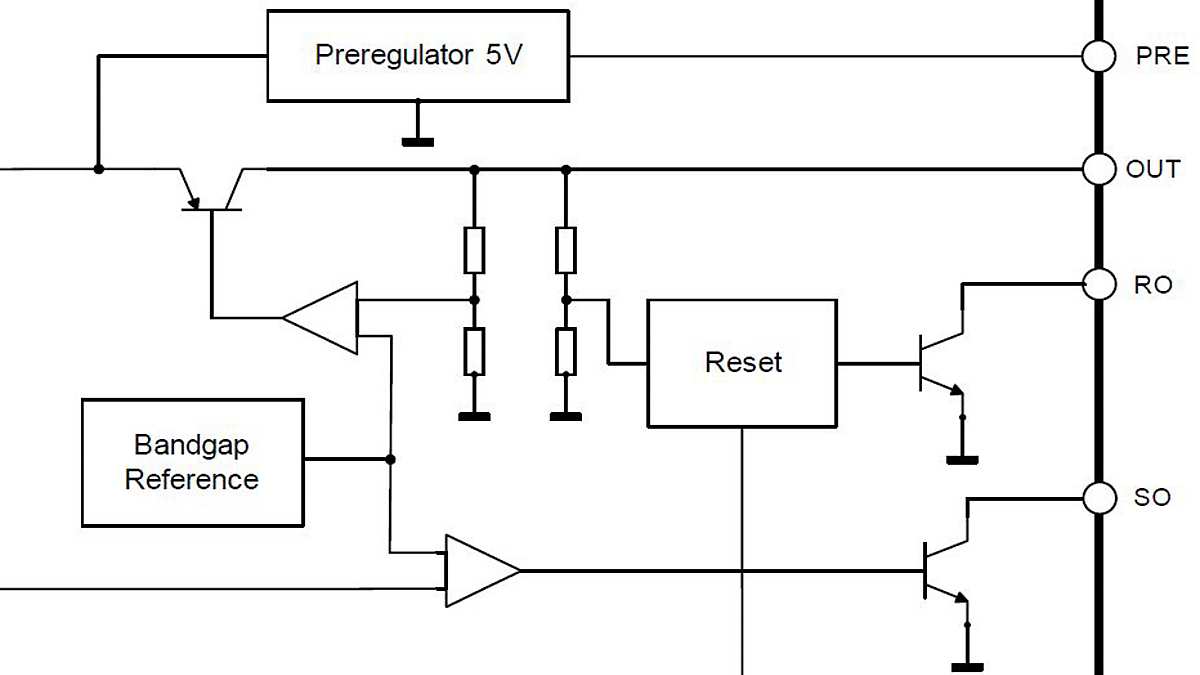

TLF4949-Block-Diagram
TLF4949-Block-Diagram
TLF4949-Block-Diagram TLF4949-Block-Diagram TLF4949-Block-Diagram

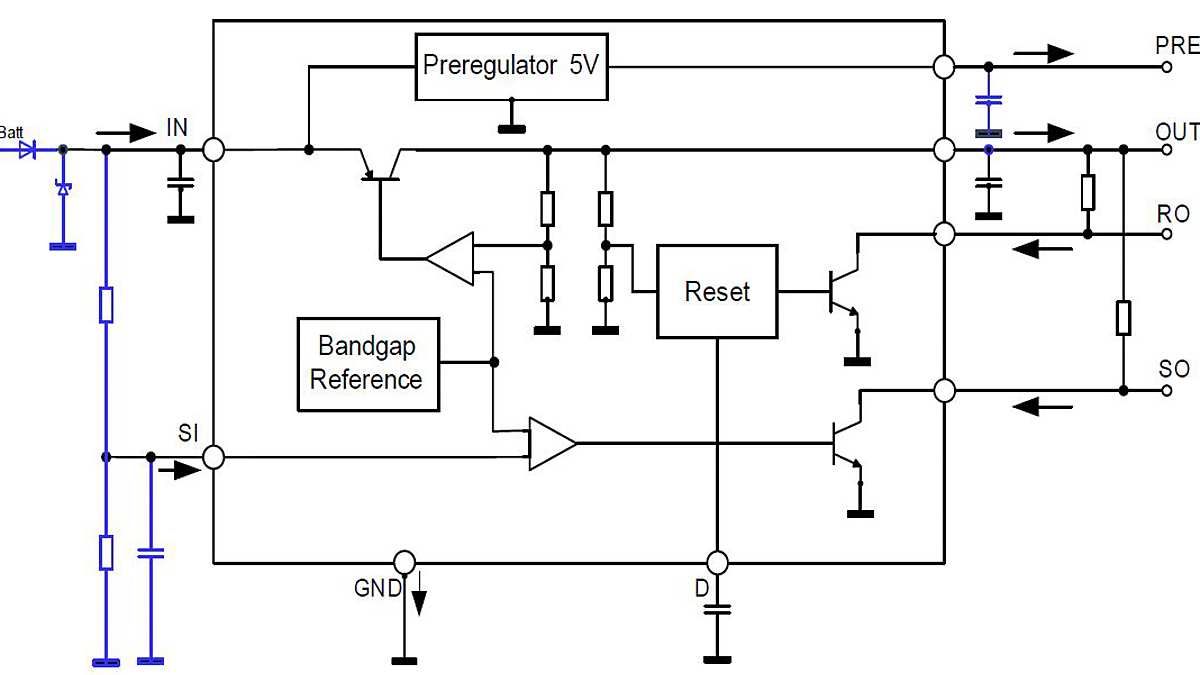

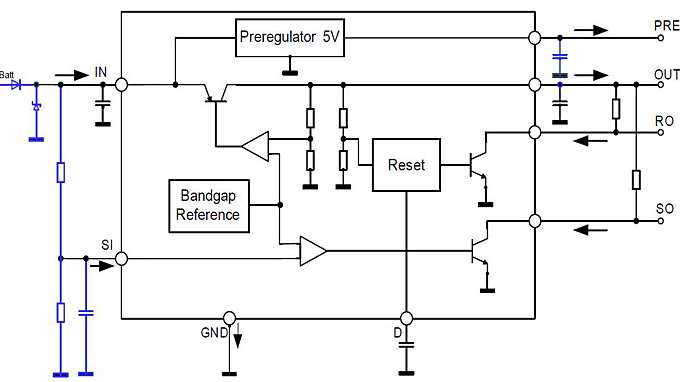

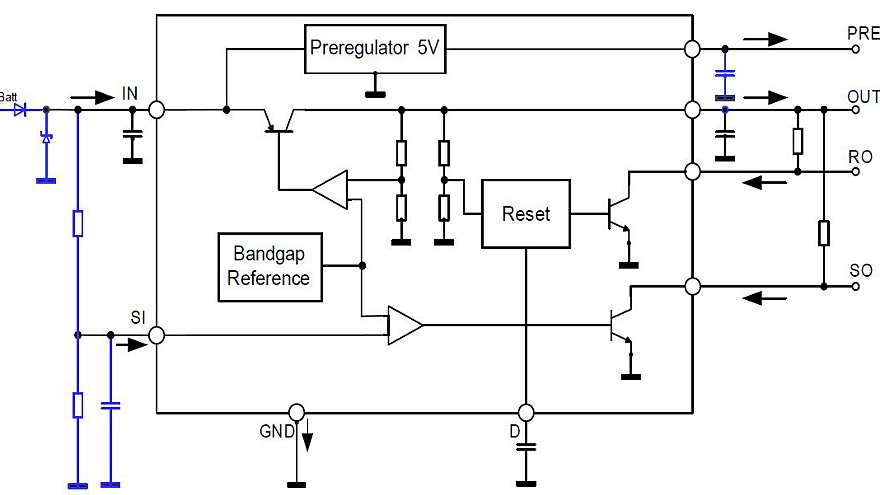

TLF4949-Application-Diagram TLF4949-Application-Diagram TLF4949-Application-Diagram
TLF4949-Block-Diagram TLF4949-Block-Diagram TLF4949-Block-Diagram
TLF4949-Application-Diagram TLF4949-Application-Diagram TLF4949-Application-Diagram
×
