TLF35584QVVS1

The TLF35584QVVS1 is a multiple output system supply for safety-relevant applications supplying 5V-μC, transceivers, and sensors by an efficient and flexible pre-/post-regulator concept over a wide input voltage range.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF35584QVVS1
TLF35584QVVS1
EA.
データシート

Product details

  • Compatible Microcontrollers
    AURIX TC2x, TC3x, TRAVEO T1G
  • Currently planned availability until at least
    2039
  • Iout max
    200 mA, 600 mA, 150 mA, 10 mA, 1300 mA
  • Iq
    70 µA
  • ISO 26262
    ASIL-D
  • VQ (マルチ)
    5.0 V, 3.3 V, 5.8 V
  • ウォッチドッグ
    Functional-WD, Window-WD
  • パッケージ
    PG-LQFP-64
  • ファミリー
    OPTIREG™ PMIC
  • ベース製品
    TLF35584Qx
  • リセット
    yes
  • レギュレーター タイプ
    Buck-boost
  • 備考
    2 tracker, StBy-LDO, ISO 26262-compliant, Safety Features, Automotive Safety PMIC , companion power IC for Aurix™ MCU and peripherals, Buck/Boost PreReg, 3 linear PostRegs (µC, RefLDO, TRX)
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3 V to 40 V
  • 対象アプリケーション
    Safe Computing, Safe Control
  • 有効 (=禁止)
    yes
  • 製品グループ
    PMIC
  • 許容範囲
    2%
  • 認定
    Automotive
  • 過電圧保護
    yes
推奨
OPN
TLF35584QVVS1XUMA2
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLF35584 is a versatile device with wide switching frequency range, compact filter components, dedicated references, and a flexible wake-up concept. It offers multiple safety features for ASIL-D compliance and is featured as a power supply and safety monitor on the Hitex ShieldBuddy AURIX™ TC375. For detailed information, please contact your sales representative or the Technical Assistance Center (TAC).

機能

  • Trackers forμC (main,ADC/reference,StBy)
  • Transceivers
  • Sensors
  • Functional safety UV/OV-monitoring
  • Flexible watchdogs
  • Error-monitoring
  • BIST

利点

  • Efficiency and flexibility
  • SO26262 Made Simple:Full Documentation

図

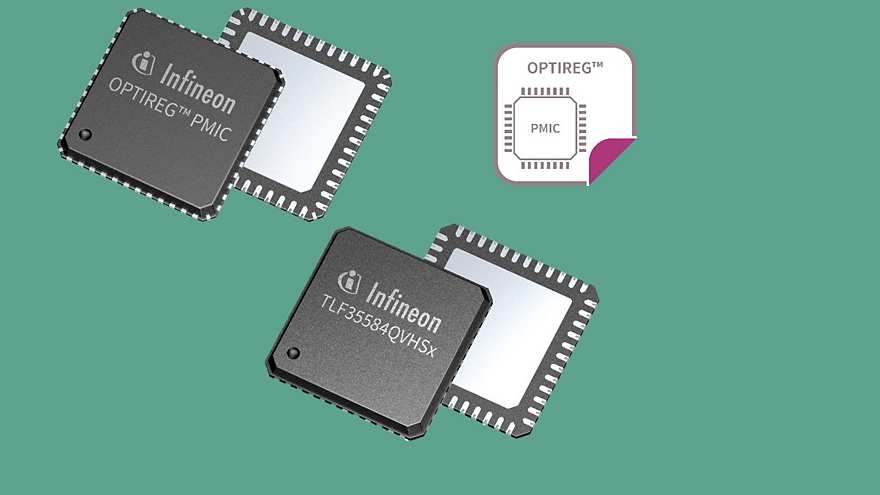

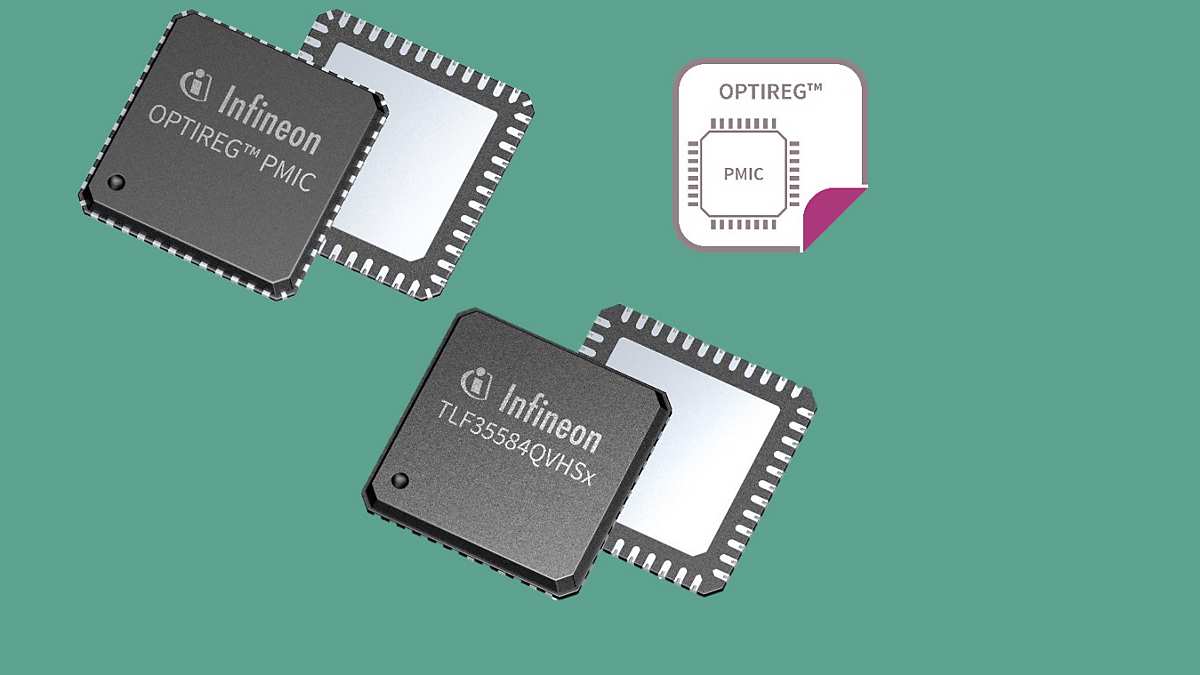

PMIC
PMIC
PMIC PMIC PMIC
PMIC PMIC PMIC

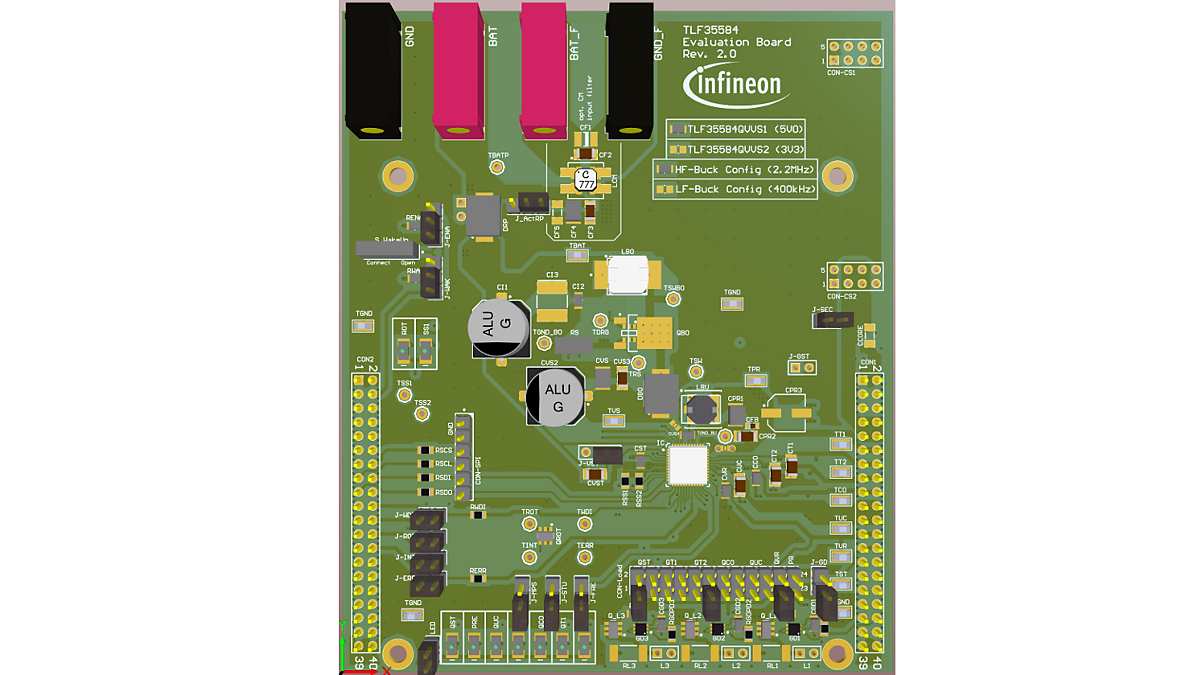

Eval_Board_TLF35x Eval_Board_TLF35x Eval_Board_TLF35x
CVS CVS CVS
020001_spm6530_pi0801 020001_spm6530_pi0801 020001_spm6530_pi0801

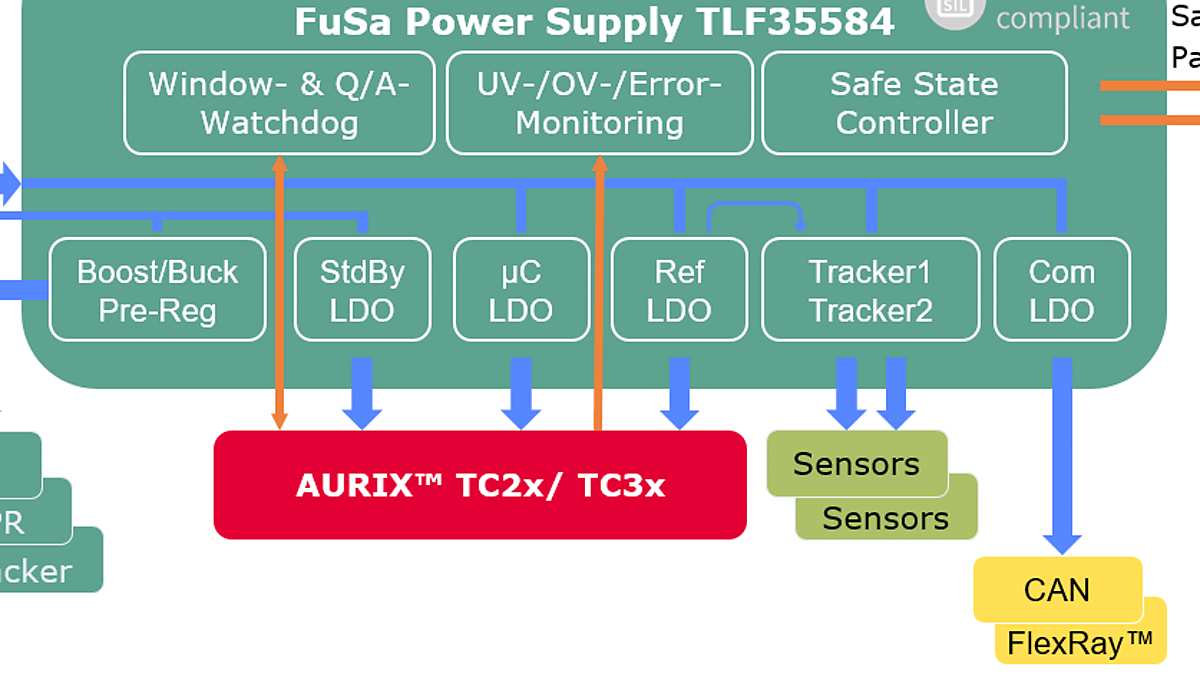

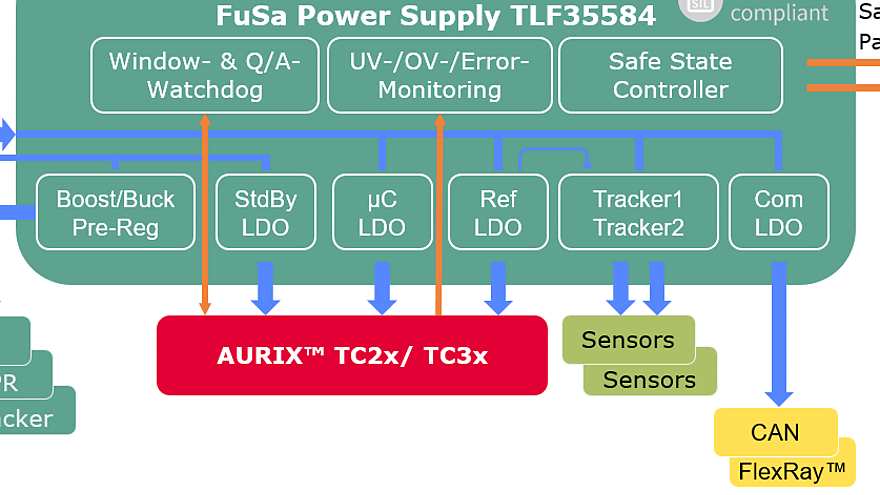

Application_diagram_TLF35584QVVS1 Application_diagram_TLF35584QVVS1 Application_diagram_TLF35584QVVS1
×
