Active and preferred
RoHS準拠

TLF1963TE

TLF1963TE is a low dropout voltage regulator housed in PG-TO252-5 package. The device is capable of supplying loads up to 1.5 A.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLF1963TE
TLF1963TE
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    350 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Post Regulator
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    Post Regulator
  • 予算価格€/ 1k
    1.02
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    1500 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    2.5 V to 20 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    1200 µA
推奨
OPN
TLF1963TEATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The IC regulates input voltage VI (2.5V < VI < 20V) to adjustable output voltage (1.21V < VQ,nom < VI - Vdr). Supports up to 1.5A loads. Enables on/off control. Protects against failures: short circuit, overcurrent, overtemperature. Ideal for systems with multiple supply voltages (1.21V to input voltage).

機能

  • Adjustable Output Voltage
  • O/P V Tolerance at small loads of ±1.5 %
  • Output Current Capability up to 1.5 A
  • Very Low Dropout Voltage of 340 mV
  • Operating Range Starting at 1.7 V
  • Low Noise of typ. 40 µV
  • Suitable for Ceramic Output Capacitors
  • Enable Functionality
  • Overtemperature Shutdown
  • Reverse Polarity Protection
  • Output Current Limitation

利点

  • Wide input voltage range
  • Output ceramic caps supported

図

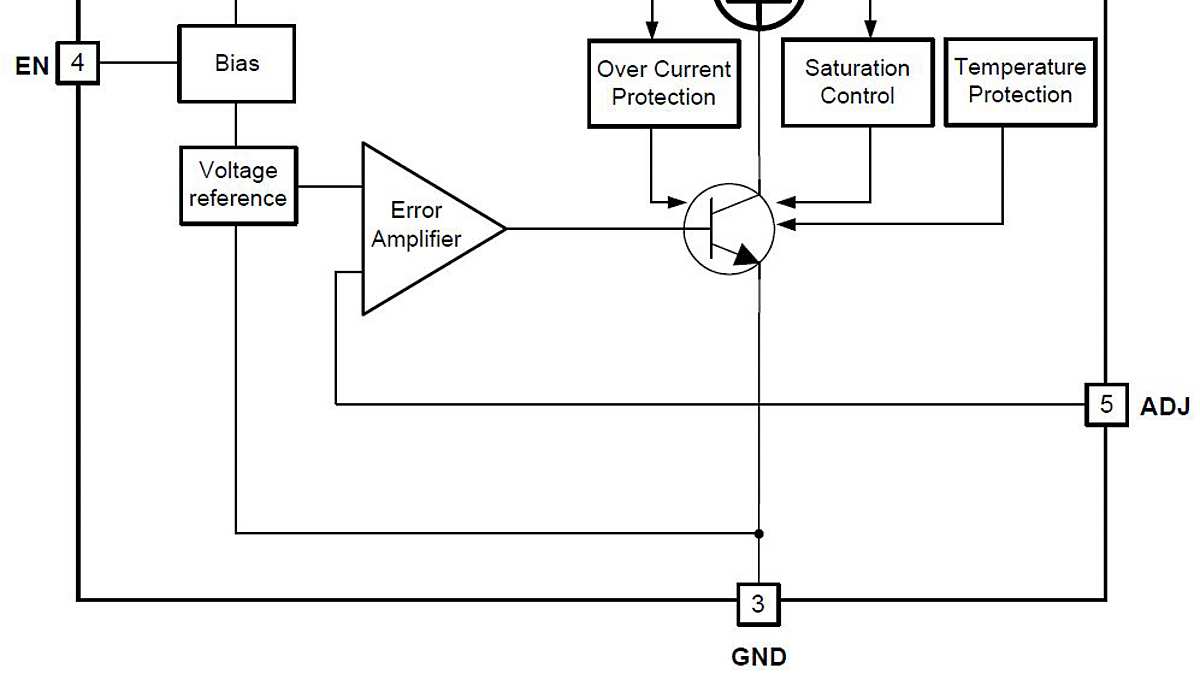

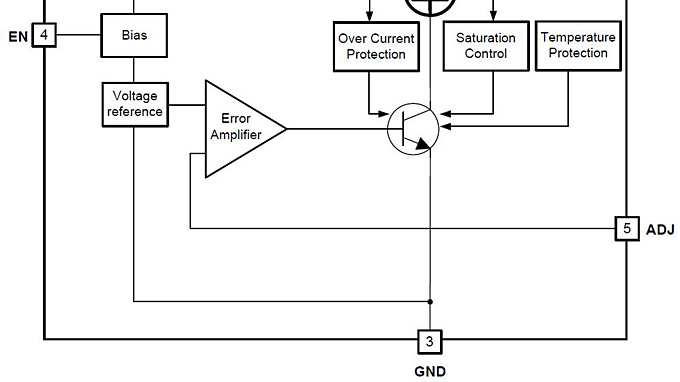

TLF1963-Block-Diagram
TLF1963-Block-Diagram
TLF1963-Block-Diagram TLF1963-Block-Diagram TLF1963-Block-Diagram
TLF1963-Block-Diagram TLF1963-Block-Diagram TLF1963-Block-Diagram
×
