TLE9561-3QX

MOTIX™ TLE9561-3QXは、電源、通信インターフェース、複数のハーフブリッジを統合した多機能システムICです
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9561-3QX
TLE9561-3QX
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • ゲート電流 max
    100 mA
  • トランシーバ
    1 x CAN PN
  • ファミリー
    MOTIX™ motor system ICs (SBC)
  • 分類
    ISO26262-ready
  • 制御インターフェース
    SPI
  • 温度
    -40 °C to 150 °C
  • 認定
    Automotive
  • 電圧レギュレータ出力 ((VCC1))
    5V / 250 mA
  • 電源電圧絶対最大定格
    40 V
  • 電源電圧
    5.5 V to 28 V
推奨
OPN
TLE95613QXXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-VQFN-48
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
このデバイスには、5Vの低ドロップアウト電圧レギュレータ、CAN FDをサポートするHS-CANトランシーバー、CANパーシャルネットワーキング(以下を含む)が内蔵されています。FDトレラントモード)、DCモータ制御用の4つのハーフブリッジ、および1つの32ビットシリアルペリフェラルインターフェース(SPI)を備えています。このデバイスは、診断および監視機能を提供し、ISO 26262に対応しています。

機能

  • 低ドロップ電圧レギュレータ 5V, 250 mA
  • ハーフブリッジ
  • ゲート
  • ドライバ、Nチャネル用 適応型多段 MOSFET ゲート制御
  • 4 ハイサイド>><<出力 7 Ω typ.
  • 4PWM入力:ハイ/ローサイド互換
  • 最大25kHzのPWM周波数
  • 32ビットSPI、CRC
    • <>
  • >診断および監視機能

利点

  • Auto. >
  • <効率的な MOSFET プリチャージ制御
  • 認定 AEC-Q100/101 により、PCB サイズを 50% 削減>

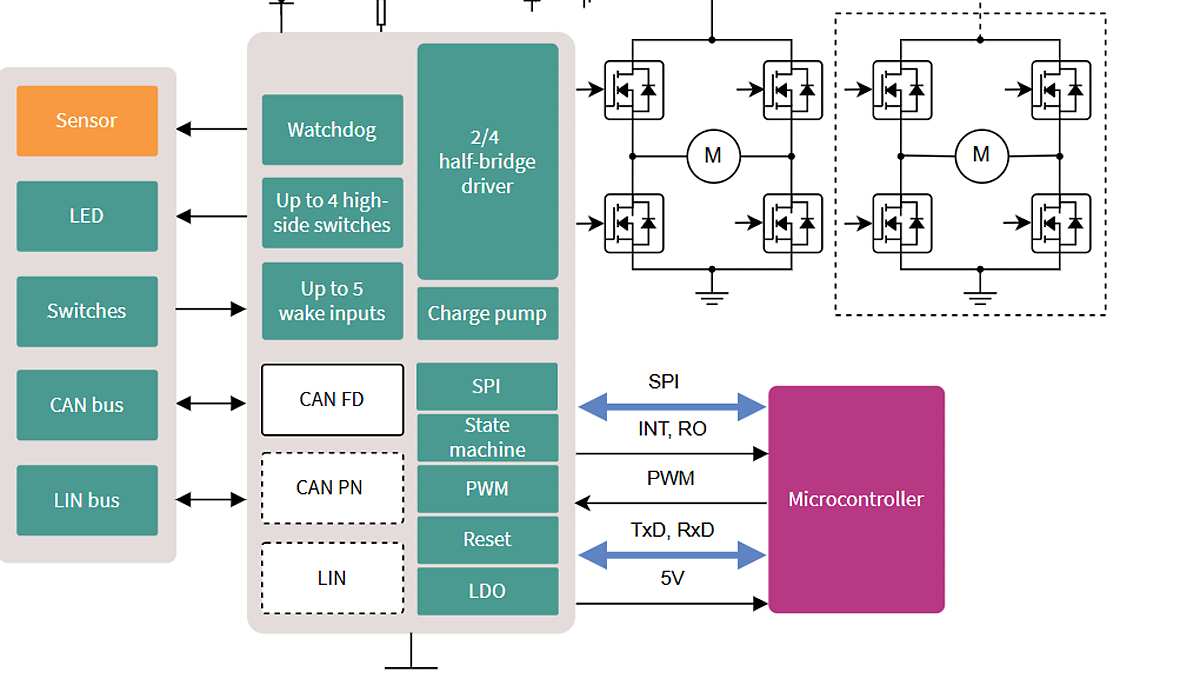

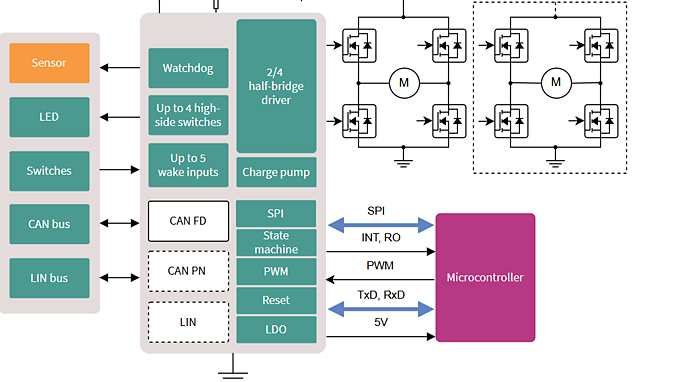

    • 図

    motor-system-bdc
    motor-system-bdc
    motor-system-bdc motor-system-bdc motor-system-bdc
    ×
