TLE94106ES
Active and preferred
RoHS対応
鉛フリー

TLE94106ES

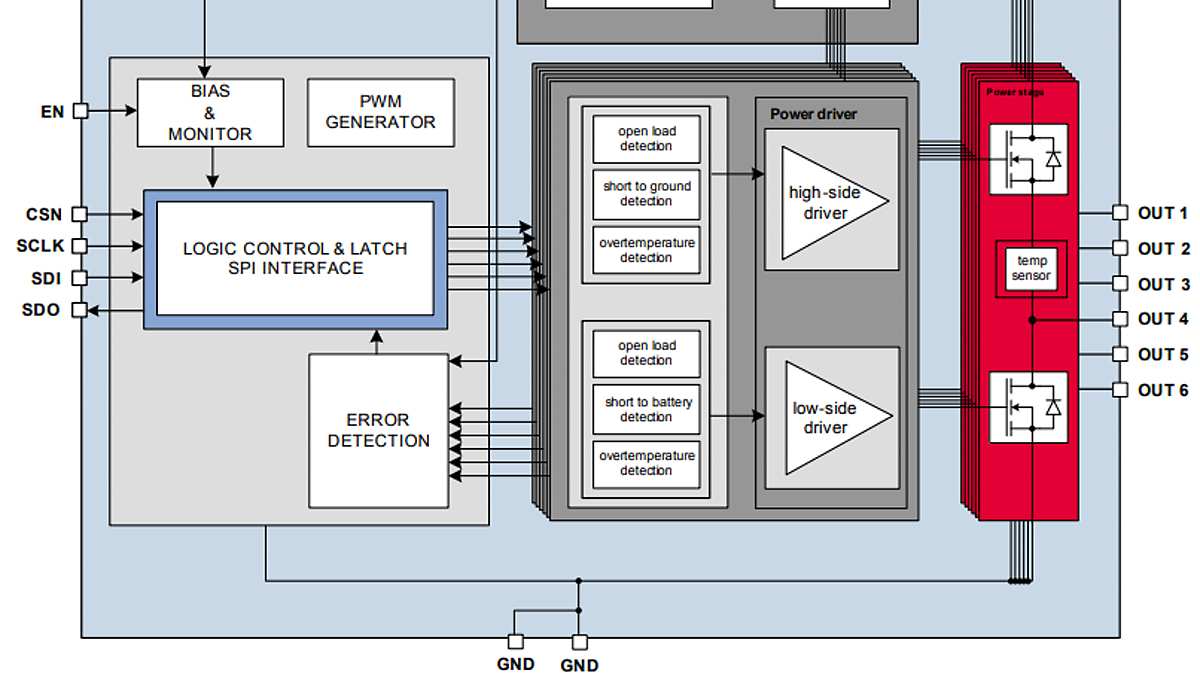

MOTIX™ TLE94106ESは、特に自動車のモーションコントロールアプリケーション向けに設計された保護された6つ折りハーフブリッジドライバです
データシート
パッケージ
ソフトウェア
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE94106ES
TLE94106ES
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2037
  • RDSON_H(標準)
    850 mΩ
  • RDSON_L(標準)
    850 mΩ
  • ファミリー
    MOTIX™ multi half-bridge ICs
  • 分類
    QM
  • 制御インターフェース
    16-bits SPI
  • 温度 範囲
    -40 °C～150 °C
  • 認定
    Automotive
  • 過電流検出 (最小)
    0.9 A
  • 電源電圧絶対最大定格
    40 V
  • 電源電圧 範囲
    5.5 V～20 V
推奨
OPN
TLE94106ESXUMA1
製品ステータス active and preferred
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 N/A
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-TSDSO-24
パッケージ名 -
梱包サイズ 3000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
当社のファミリは、3〜12出力とダイレクト/SPIインターフェースを備えたハーフブリッジドライバを提供しています。DCモータ負荷のシーケンシャルおよびパラレル動作用に設計されており、16ビットSPIインターフェースを介してフォワード/リバース/ブレーキ/ハイインピーダンスモードをサポートします。診断機能と低静止電流により、車載アプリケーションに最適です。コンパクトなPG-TSDSO-14パッケージは、熱効率とコスト削減を保証します。

特長

  • 6つのハーフブリッジ電源出力
  • スリープモードでの非常に低い消費電力
  • 3.3V/5Vヒステリシス
  • 過負荷のすべての出力
  • 独立して診断可能な出力
  • オン<状態での負荷診断/li>
  • 16ビット標準SPIインターフェース
  • グローバルエラーフラグ
  • PWM対応出力による高速診断、80Hz
  • 過熱事前警告および保護
  • 過電圧および低電圧ロックアウト

利点

  • 外付けMOSFET不要
  • スリープモードでの低消費電力
  • システムコストを削減し、PCBフットプリントを小さく
  • 最大11個のモーター
  • 事前診断機能
  • OUT 1 & 2はHS負荷
  • グローバルエラーフラグによる高速診断
