TLE9180D-21QK

BLDCモータ用のMOTIX™ TLE9180D-21QKゲートドライバICは、最大48Vの大電流モータドライブに対応する高度な安全機能セットを提供します
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE9180D-21QK
TLE9180D-21QK
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • VBS UVLO (Off)
    6.5 V
  • アイソレーション タイプ
    Non-isolated
  • コンフィギュレーション
    Three Phase
  • チャネル
    6
  • ドライビング キャパシティ
    300nC at 20kHz
  • パッケージ
    PG-LQFP-64
  • ファミリー
    MOTIX™ gate driver ICs
  • 伝搬遅延オフ
    35 ns
  • 伝搬遅延オン
    35 ns
  • 入力 Vcc
    6 V to 60 V
  • 出力電流
    2 A
  • 分類
    ISO26262-ready
  • 動作電圧
    5.5 V to 60 V
  • 技術
    MOTIX™ Driver
  • 温度
    - 40°C - 150°C
  • 診断
    UV, OV, SCD, OT, VDHP , VCC, CP
  • 認定
    Automotive
  • 電圧クラス
    90 V
  • 電流検出アンプ
    2xCSA
  • 電源電圧
    5.5 V to 60 V
推奨
OPN
TLE9180D21QKXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 N/A
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-LQFP-64
パッケージ名 -
包装サイズ 1900
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
MOTIX™ TLE9180D-21QKは、車載用3相モータドライブの6NチャネルMOSFETを制御するためのアドバンストゲートドライバICです。12 V、24 V、48 Vで動作し、チャンネルあたり2Aの出力電流を備えた強力なドライバ段を備えています。このデバイスは、シャント信号調整用の電流検出アンプを内蔵しています。ISO26262準拠の拡張機能は、ご要望に応じてご利用いただけます。

機能

  • 供給電圧範囲は5.5V〜60V
  • 強力なドライバーステージで、標準です。2A
  • 制限のないフルデューティサイクル範囲
  • 2つの統合電流検出アンプ
  • 拡張保護および監視
  • LQFP-64露出パッドパッケージ

利点

  • ユニバーサル電圧サポート:12V、24V、48V、
  • 統合負荷電流測定
  • Limpホームモード

図

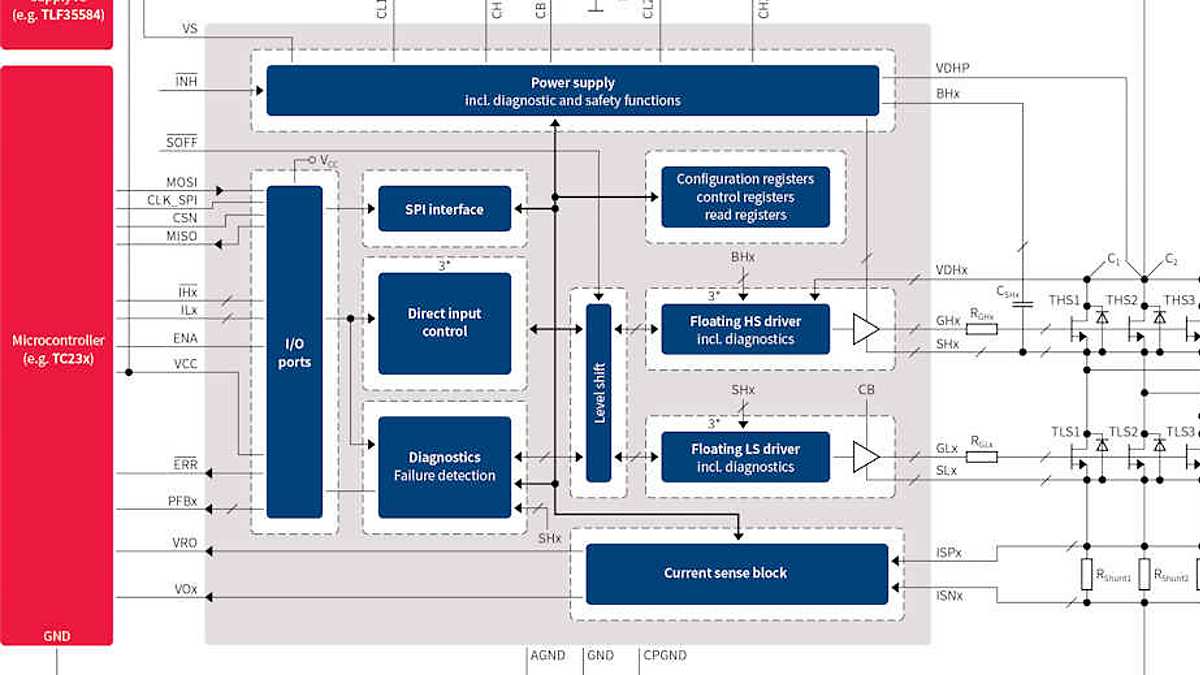

TLE9180D_Block-diagram
TLE9180D_Block-diagram
TLE9180D_Block-diagram TLE9180D_Block-diagram TLE9180D_Block-diagram
TLE9180D_Block-diagram TLE9180D_Block-diagram TLE9180D_Block-diagram
×
