アクティブで優先
RoHS準拠

TLE8718SA

Smart 18-channels Low-Side Switch in Smart Power Technology. The TLE8718SA is the most advanced Low-Side Switch designed for Powertrain applications.
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE8718SA
TLE8718SA
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ID(lim)(multiple)
    2x 8.0 ; 2x 3.0 ; 8x 2.2 ; 2x 2.2 ; 4x 0.6 A
  • RDS (on) (multiple)
    2 X 0.2; 4 X 0.24; 2 X 0.35; 2 X 0.47; 4 X 0.72 (typ @ 150°C)
  • toff max
    15 µs
  • ton max
    15 µs
  • VDD
    5.0 V
  • VDS(CL)
    50 V to 60 V
  • Thermal Class
    Heatslug down
  • Channels
    18
  • High Side / Low Side
    0/18
  • Pin Count
    36 Pins
  • Comments
    inductive and resistive loads (e.g. Solenoids, Injectors, Valves, Relays, LED, O2 Heater)
  • Operating Temperature
    -40 °C to 150 °C
  • Over Current Protection
    Selectable
推奨
OPN
TLE8718SAAUMA4
製品ステータス active and preferred

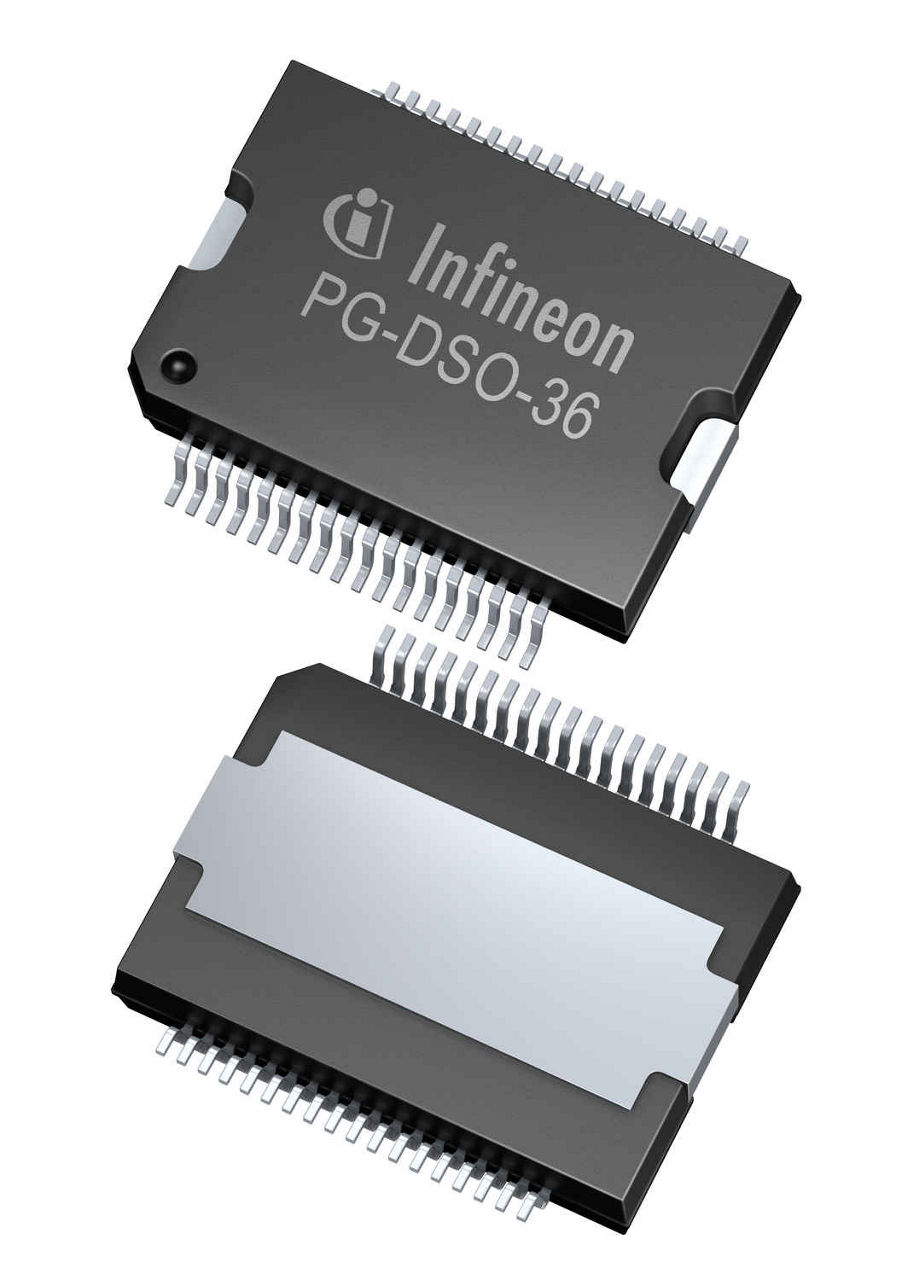

インフィニオンパッケージ
PG-DSO-36
パッケージ名 N/A
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-36
パッケージ名 -
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It's equipped with the Micro Second Channel (MSC) communication interface for High Speed control and diagnosis. All channels are protected against over-current/temperature and enhanced with an active clamping circuitry for driving inductive loads. Load status detection is possible over the MSC for: Short to GND (SCG), Open Load (OL), and Short to Battery (SCB).

機能

  • 23MHz Micro Second Channel
  • 2x Low-Voltage operation channels
  • Active Clamping
  • Supply Voltage Monitoring
  • Bi-Directional Reset-Pin (ABE)
  • Dedicated Delayed Disable for Injectors
  • Selectable Over-Current Protection
  • Short Circuit Protection (up to 36V)
  • Battery Over-Voltage Protection
  • Over-Temperature Protection
  • Over-Temperature Warning

利点

  • High Current Capability
  • Optimized for High-End Engines
  • Efficient Power Package
  • Full Protection
  • Full Diagnosis
  • MSC High-Speed communication
