TLE7469G V52

The TLE7469G V52 is a monolithic integrated voltage regulator with two voltage outputs specially designed to supply MCU with dual supply voltage.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7469G V52
TLE7469G V52
EA.
データシート

Product details

  • Watchdog
    yes
  • Status Output
    no
  • Dropout Voltage
    300 mV
  • Power Good
    no
  • Hold
    no
  • Reset
    yes
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    1.66
  • Output Voltage Type
    5.0 V
  • Output Current max
    215 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    4.2 V to 45 V
  • Early Warning
    yes
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %, 4 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    55 µA
OPN
TLE7469GV52AUMA1
製品ステータス not for new design

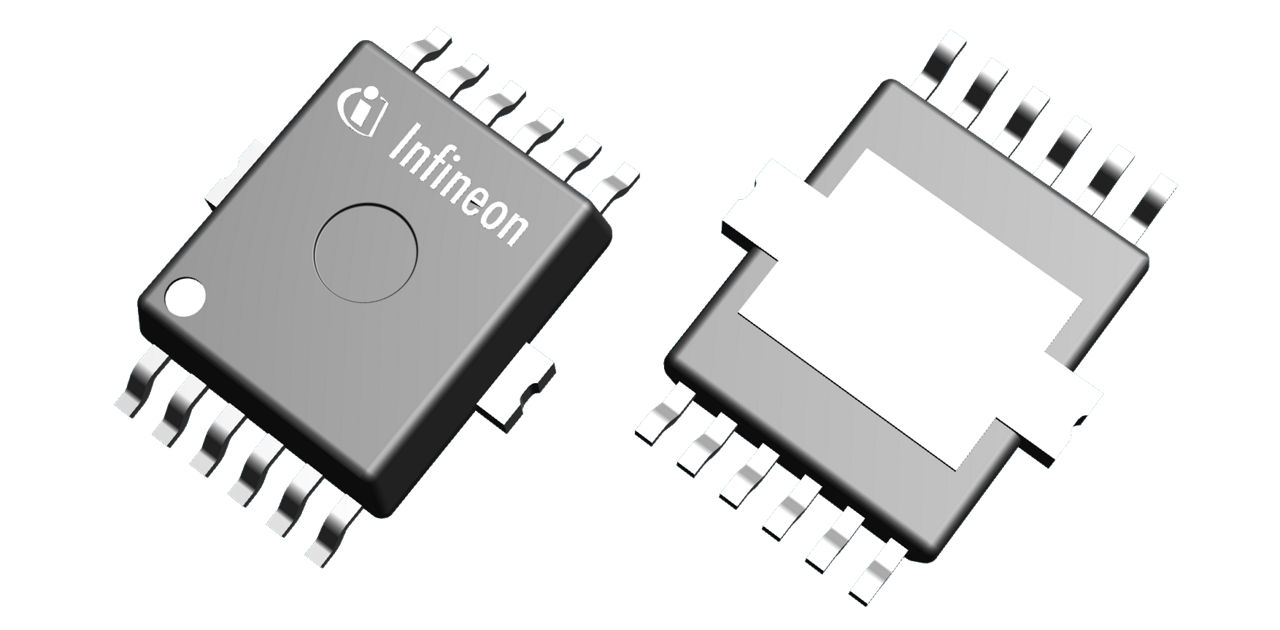

インフィニオンパッケージ
PG-DSO-12
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-DSO-12
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE7469 is an integrated voltage regulator designed to supply microcontrollers with dual supply voltage. It features an integrated reset circuitry, adjustable power-on reset delay, and maintains a specific voltage difference range during power-on and power-down for safe microcontroller operation without external clamping.

機能

  • Dual output 5 V ( ± 2%), 215mA and 2.6 V ( ± 4%), 200mA or 5 V ( ± 2%), 215mA and 3.3 V ( ± 3%), 200mA
  • Ultra low quiescent current consumption < 55  µA
  • Inhibit function
  • Very low dropout voltage
  • Reset with power-on delay
  • Early Warning comparator
  • Window watchdog
  • Power sequencing for dual voltage  µC
  • Output protected against short circuit
  • Wide operation range: up to 45 V
  • Wide temperature range: -40°C to 150°C
  • Overtemperature protection
  • Overload protection
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input operation and temperature range

用途

図

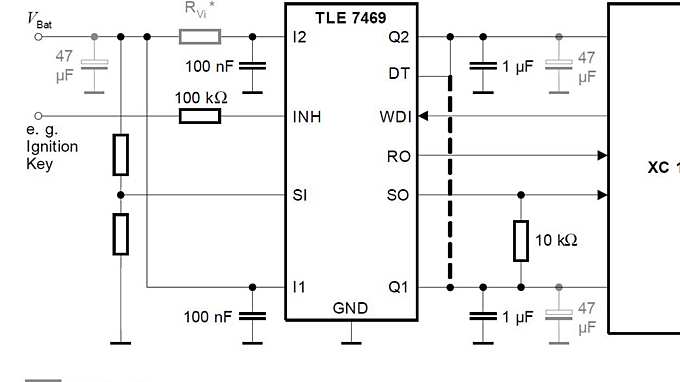

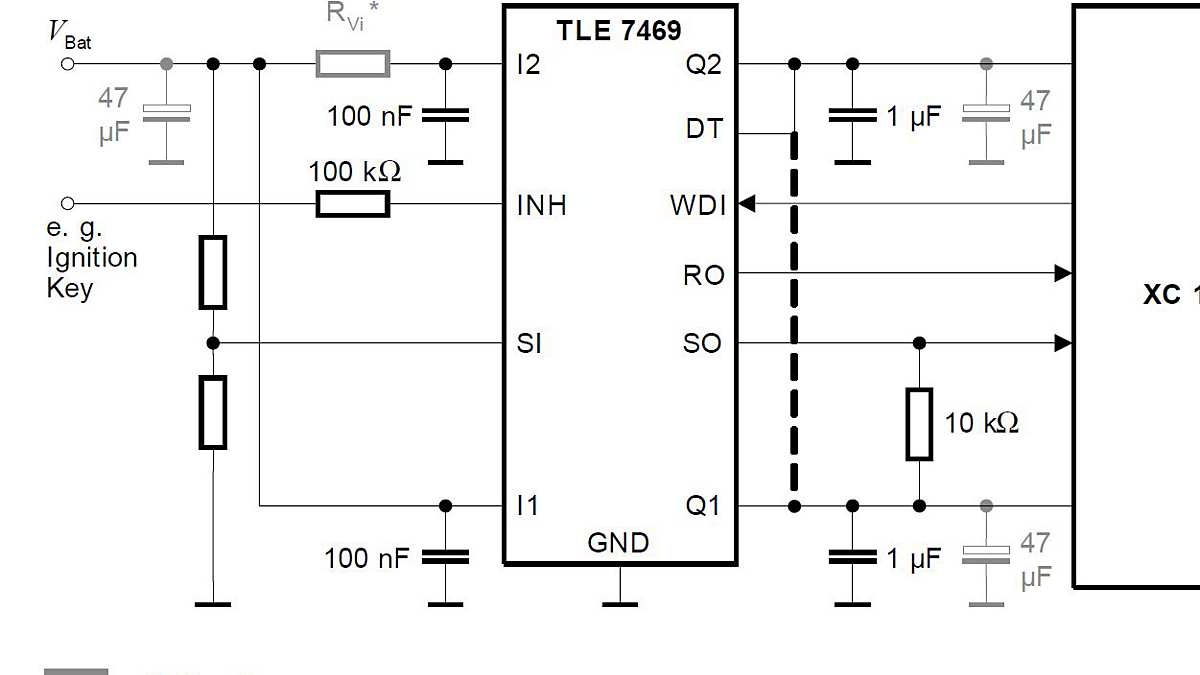

TLE7469-Application-Diagram
TLE7469-Application-Diagram
TLE7469-Application-Diagram TLE7469-Application-Diagram TLE7469-Application-Diagram
TLE7469-Application-Diagram TLE7469-Application-Diagram TLE7469-Application-Diagram

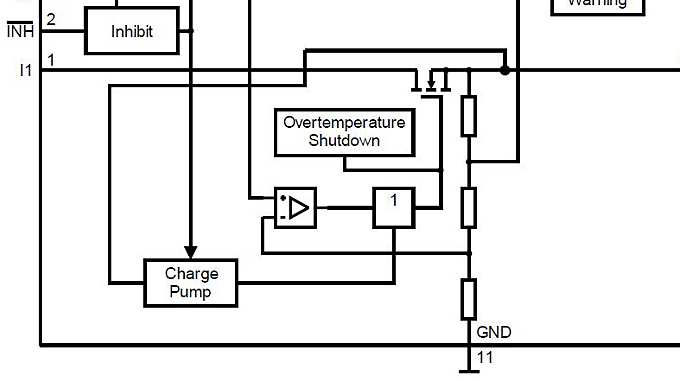

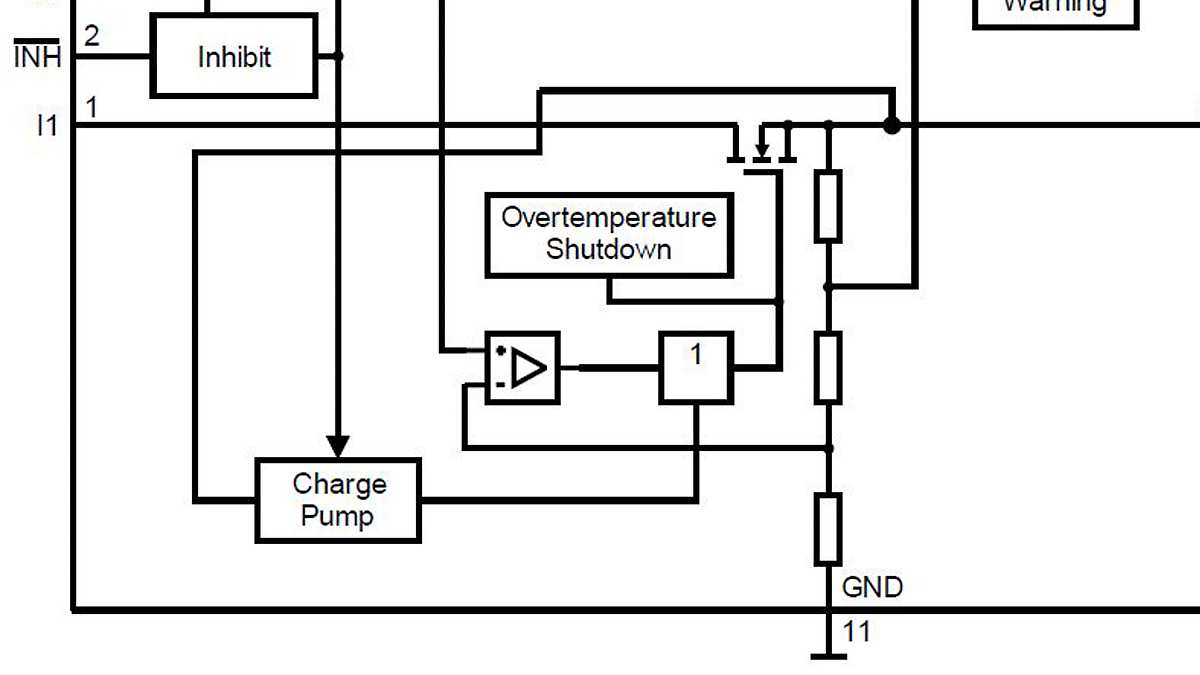

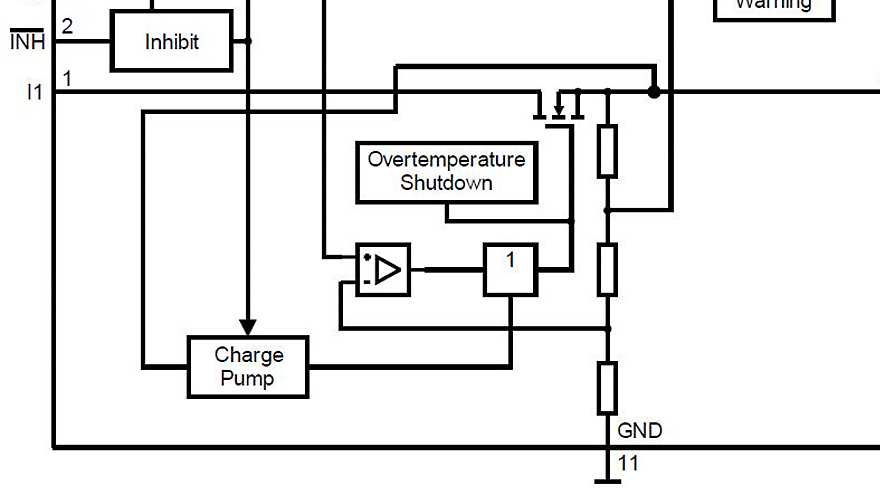

TLE7469-Block-Diagram TLE7469-Block-Diagram TLE7469-Block-Diagram
TLE7469-Block-Diagram TLE7469-Block-Diagram TLE7469-Block-Diagram
×
