TLE7274-2D
生産終了
生産終了
RoHS対応

TLE7274-2D

生産終了
The TLE7274-2D is a monolithic integrated low dropout voltage regulator for load currents up to 300 mA.
データシート
パッケージ
代替品を表示

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7274-2D
TLE7274-2D
代替品を表示
データシート


製品仕様情報

  • Currently planned availability until at least
    2034
  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    No
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    No
  • リセット
    No
  • レギュレーター タイプ
    General Purpose
  • 出力電圧タイプ
    5.0 V
  • 出力電流 (最大)
    300 mA
  • 動作温度 範囲
    -40 °C～150 °C
  • 動作電圧 範囲
    5.5 V～45 V
  • 早期警告
    No
  • 有効 (=禁止)
    No
  • 環境規制対応
    Halogen free, RoHS compliant
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    20 µA

OPN
TLE72742DATMA1
製品ステータス discontinued
インフィニオン パッケージ
PG-TO252-3
パッケージ名 DPAK
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS対応 Yes
組立国
MY
ウェハ製造国
AT,MY
代替品を表示

製品ステータス discontinued
インフィニオン パッケージ
PG-TO252-3
パッケージ名 DPAK
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 1
防湿梱包 NON DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
MY
ウェハ製造国
AT,MY
代替品を表示
Input voltage up to 42V regulated to VQ,nom = 5.0V with ±2% precision. Stable operation ensured with ceramic output capacitors ≥ 470nF. Designed for automotive applications, protected against overload, short circuit, and overtemperature. Ideal for 5V stabilization in various applications.

特長

  • Ultra Low Current Consumption 20 µA
  • Output Voltage 5 V ±2%
  • Output Current up to 300 mA
  • Enable Input
  • Very Low Dropout Voltage
  • Output Current Limitation
  • -40°C to 150°C Range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Wide Input Operation&Temperature Range
  • Very low dropout

アプリケーション

図

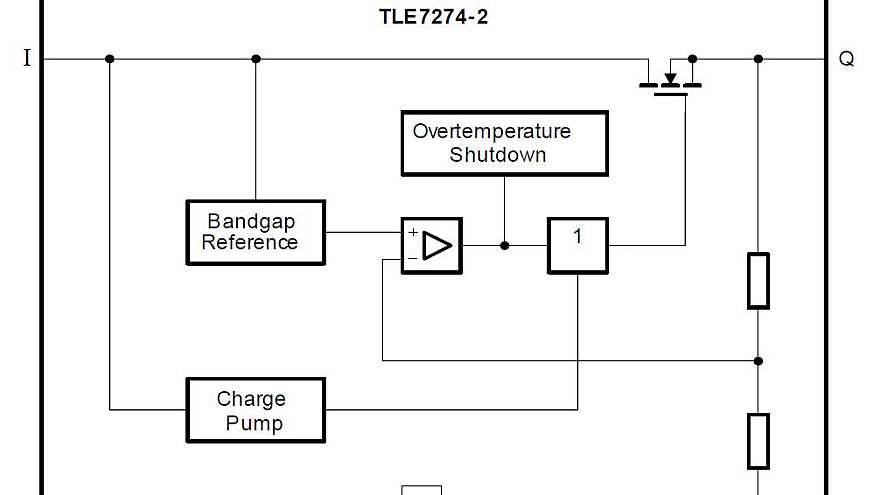

TLE7274-2-Block-Diagram

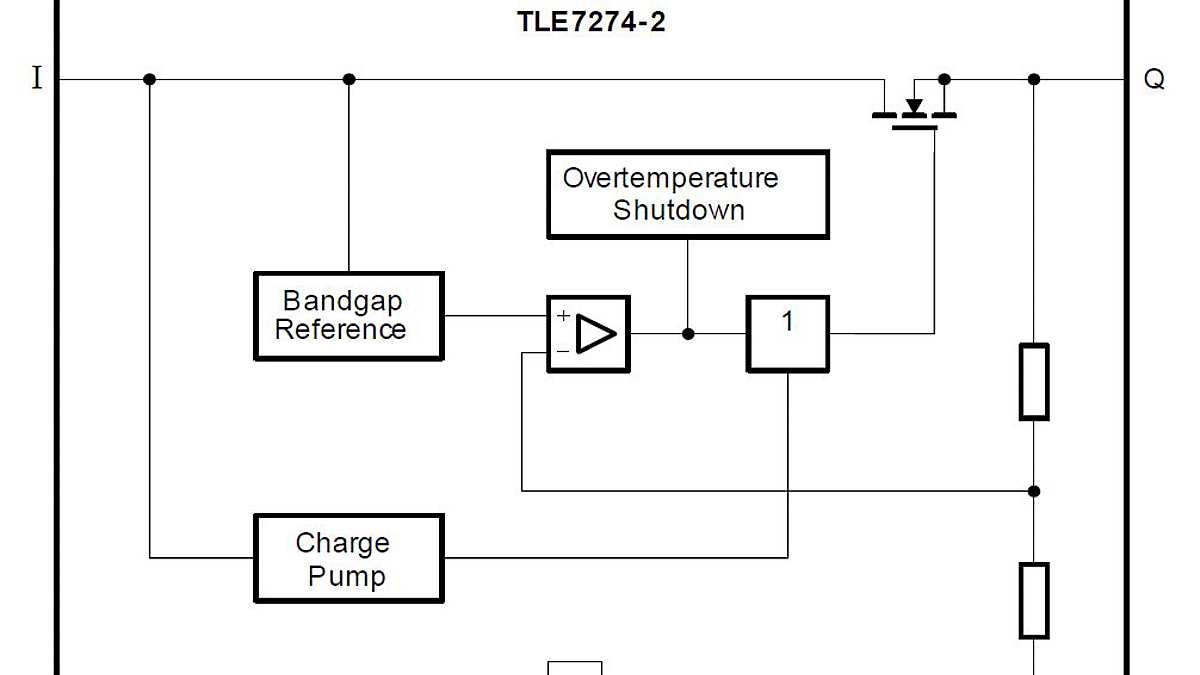

TLE7274-2-Block-Diagram
TLE7274-2-Block-Diagram
×
