TLE7270-2E

生産終了
The TLE7270-2G is a LDO for load currents up to 300 mA. An input voltage up to 42 V is regulated to V Q,nom = 5.0 V with a precision of ±2%.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7270-2E
TLE7270-2E
代替品
データシート

Product details

  • Currently planned availability until at least
    2034
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    200 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    1.01
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    300 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 42 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    20 µA
OPN
TLE72702EXUMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
TLE7270-2: IC suitable for µ-controller supply. Integrated reset circuitry for power on timing and output voltage monitoring. Stable operation with ceramic output capacitors (down to 470nF). Designed for automotive applications, protected against overload, short circuit, and overtemperature. Output current limitation, overtemperature shutdown circuit. Also suitable for applications needing stabilized 5V voltage.

機能

  • Ultra Low Current Consumption 20 µA
  • Output Voltage 5 V ±2%
  • Output Current up to 300 mA
  • Power On and Undervoltage Reset
  • Reset Low Down to V Q = 1 V
  • Very Low Dropout Voltage
  • Overtemperature Shutdown
  • 40°C - 150°C Range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Wide Input Operation&Temperature Range
  • Very low dropout

用途

図

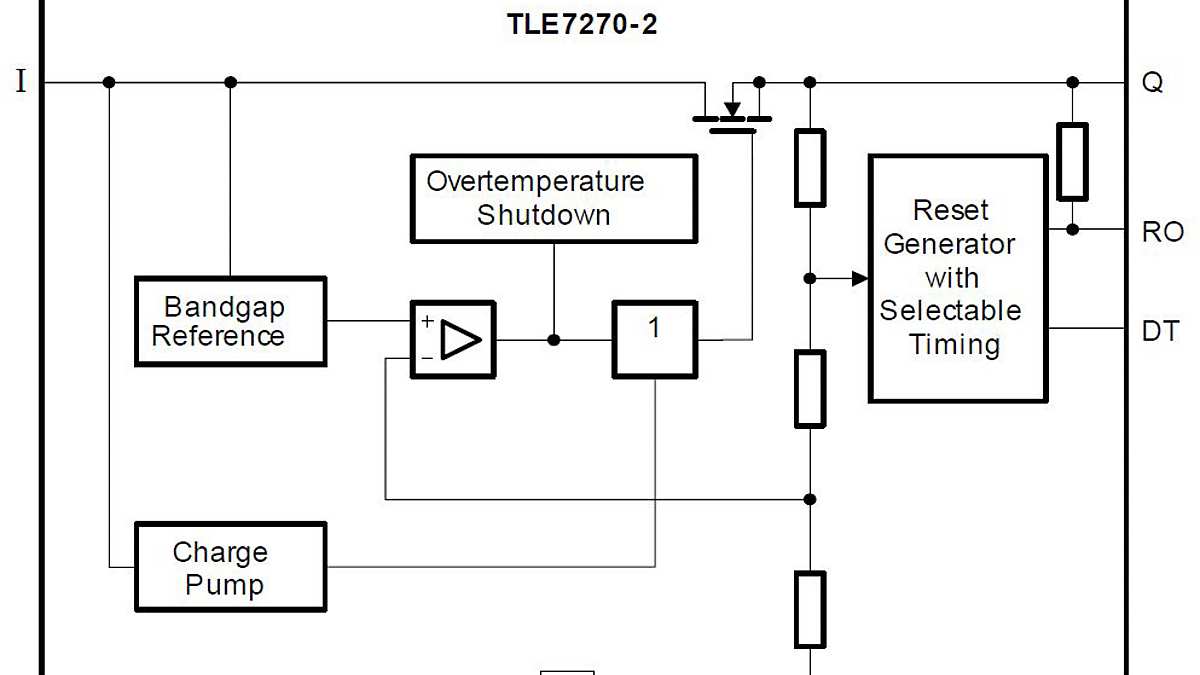

TLE7270-2-Block-Diagram
TLE7270-2-Block-Diagram
TLE7270-2-Block-Diagram TLE7270-2-Block-Diagram TLE7270-2-Block-Diagram
×
