TLE7240SL

The SPIDER - TLE 7240SL is a eight channel low-side switch in PG-SSOP-24-7 package providing embedded protective functions
データシート
個.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE7240SL
TLE7240SL
個.
データシート

製品仕様情報

  • ID (マルチ)
    210.0 mA
  • ID(lim) (最小)
    0.5 A
  • PWM入力
    4
  • RDS (on) (最大)
    3 Ω
  • RDS (on)
    1.5 Ω
  • SPI
    16 Bit
  • VDD
    3.0 - 5.5 V
  • VDS(CL) 範囲
    41 V～52 V
  • オープンロード無効化機能
    Yes
  • オープン負荷検出
    off
  • クランキングモード
    No
  • スタンバイモード
    Yes
  • チャネル
    8
  • デイジーチェーン機能
    Yes
  • ファミリー
    SPIDER
  • リンプホーム機能
    Yes
  • 低電圧シャットダウン
    Yes
  • 動作温度 範囲
    -40 °C～150 °C
  • 実装
    SMT
  • 短絡GND検出
    Yes
  • 設定可能なチャンネル
    N/A
  • 過負荷シャットダウン
    Yes
  • 過電流保護
    Shutdown
  • 静止電流 (最大)
    10 µA
OPN
TLE7240SLXUMA4
製品ステータス not for new design
インフィニオン パッケージ PG-SSOP-24
パッケージ名 N/A
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS対応 Yes
Infineon stock last updated:
 個. 在庫あり

製品ステータス not for new design
インフィニオン パッケージ PG-SSOP-24
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
It is especially designed as relay driver in automotive applications. A serial peripheral interface (SPI) is utilized for control and diagnosis of the device and the load. For direct control and PWM there are four input pins available. The device is monolithically integrated. The power transistors are built by N-channel MOSFETs. The successor product of the TLE7240SL is the TLE75008-ESD. The TLE75008-ESD comprises additional features like enhanced load capability due to improved thermal performance using an exposed pad and cranking down to 3V battery. Furthermore, the TLE75008-ESD (TSDSO-24 package) is accompanied by the pin compatible 4-channel low-side switch TLE75004-ESD (TSDSO-14 package) enabling system cost optimization.

特長

  • 4 input pins providing flexible PWM configuration
  • Limp home functionality (direct driving) provided by a dedicated pin
  • 16 bit SPI for diagnostics and control
  • Daisy chain capability also compatible with 8bit SPI devices
  • Very wide range of digital supply voltage
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Less Microcontr.  I/Os needed
  • Protection of load and device
  • Reduced PCB space
  • Improved reliability
  • Less external components
  • Cost savings

アプリケーション

図

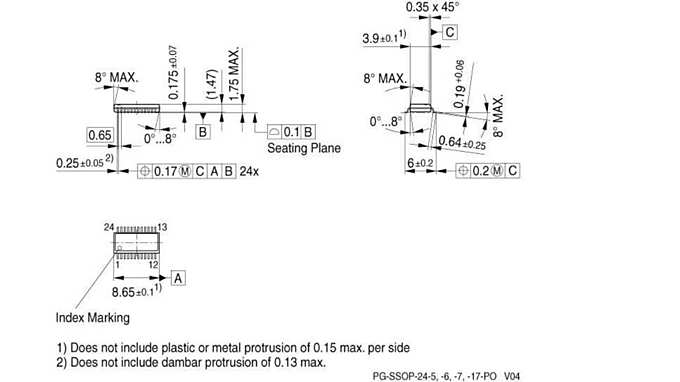

tle7240sl package dimensions

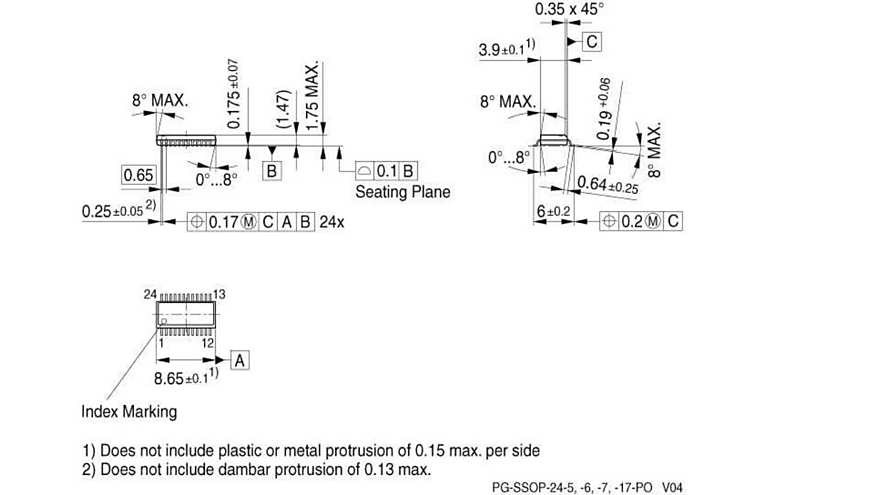

tle7240sl package dimensions

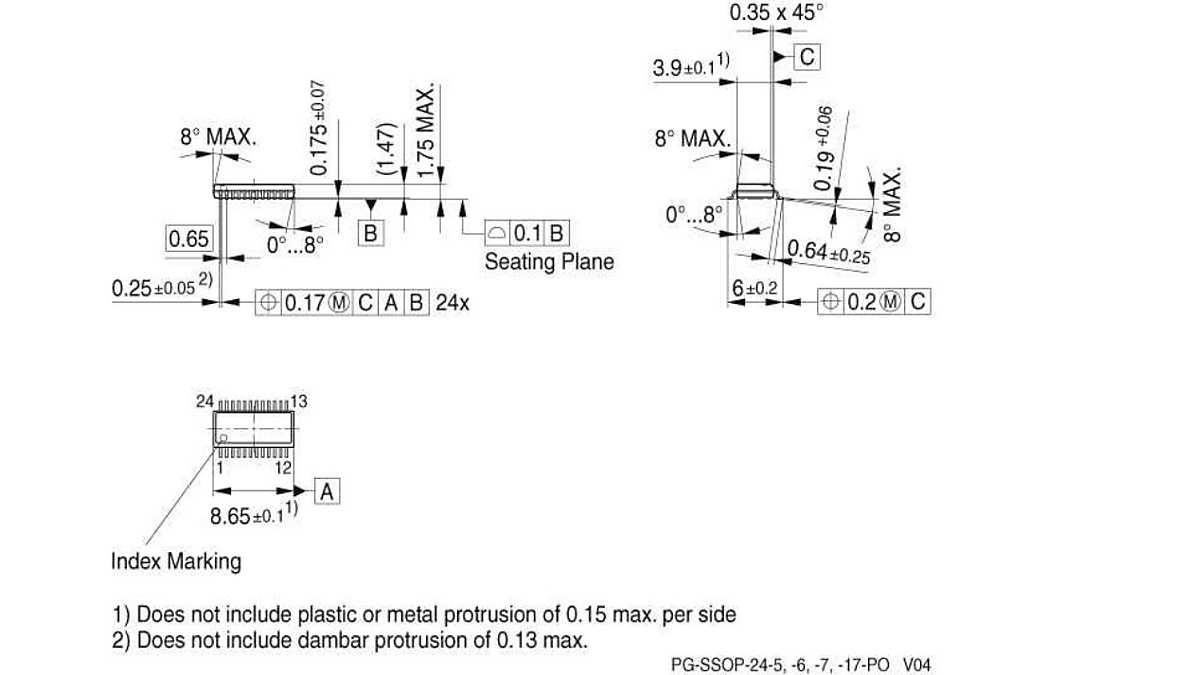

tle7240sl package dimensions tle7240sl package dimensions tle7240sl package dimensions
×
