TLE4699E

The TLE4699E is a monolithic integrated low drop out fixed output voltage regulator for loads up to 200 mA.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4699E
TLE4699E
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    160 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.82
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    200 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.3 V to 45 V
  • 早期警告
    yes
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    65 µA
推奨
OPN
TLE4699EXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-SSOP-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE4699, compatible with the TLE4299, is designed to supply microprocessor systems in automotive environments. It features integrated reset and protection circuits. Wide operating temperature range. Early warning function at pin SI. Reset threshold can be modified with optional resistor divider. Available in PG-DSO-14 and thermally enhanced PG-SSOP-14 EP packages.

機能

  • Output Voltage 5 V ± 2%
  • Current Capability 200 mA
  • Ultra Low Current Consumption
  • Very Low Drop Out Voltage
  • Below 1µA Current Consumption off mode
  • Reset Circuit Sensing the Output Voltage
  • O/P Active Low Down to VQ=1V
  • Integrated Early Warning Comparator
  • Excellent Line Transient Robustness
  • I ≤ +45 V
  • Reverse Polarity Protection
  • Short Circuit Protected

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

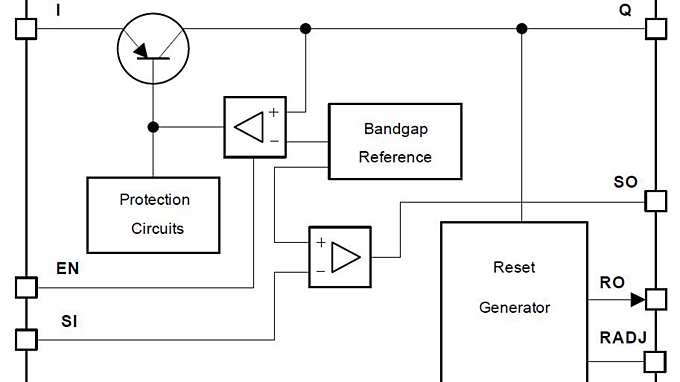

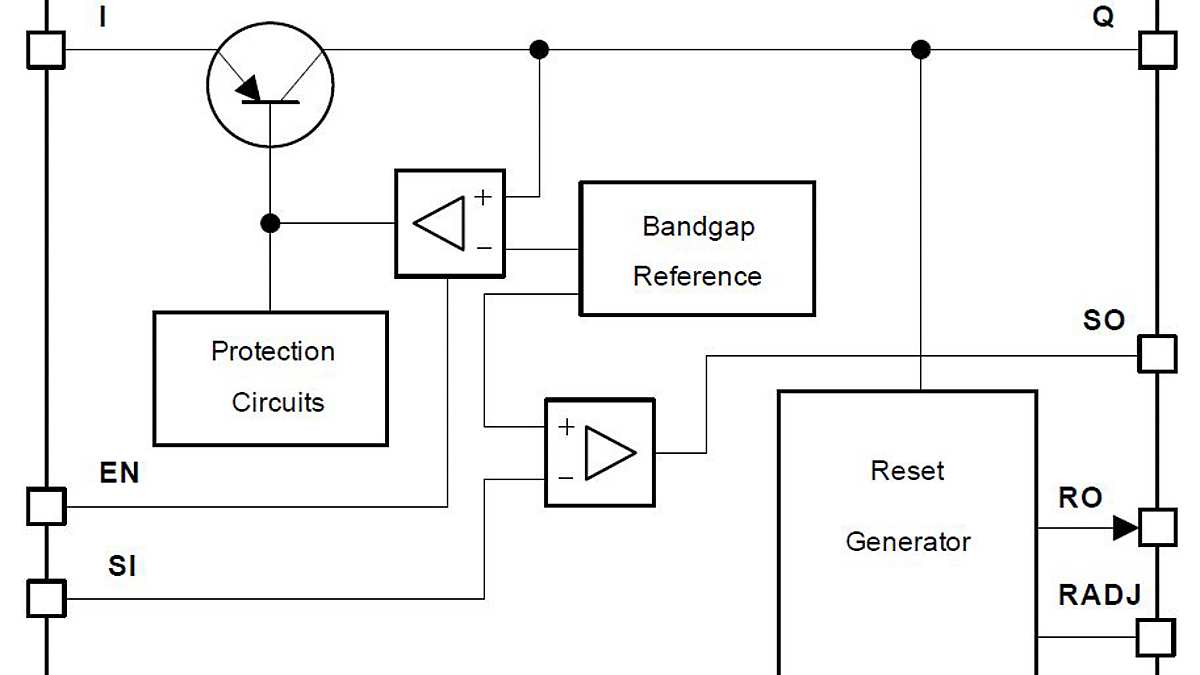

TLE4699-Block-Diagram
TLE4699-Block-Diagram
TLE4699-Block-Diagram TLE4699-Block-Diagram TLE4699-Block-Diagram
×
