TLE4678GM

生産終了
The TLE4678GM is a monolithic integrated low dropout fixed output voltage regulator for loads up to 200 mA.
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4678GM
TLE4678GM
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ベース製品
    n.a
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.81
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    200 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.35 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    70 µA
OPN
TLE4678GMXUMA2
製品ステータス discontinued
インフィニオンパッケージ PG-DSO-14
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE4678 is suitable for supplying microprocessor systems in automotive environments, featuring integrated reset and watchdog function and various protection circuits. The watchdog circuitry can be disabled when the output current drops below a programmable threshold, enabling a microcontroller to switch to stand-by mode. Additionally, it is available in a PG-DSO-14 package and in a small thermally enhanced PG-SSOP-14 exposed pad package.

機能

  • Output Voltage 5 V ± 2%
  • Current Capability 200 mA
  • Ultra Low Current Consumption
  • Very Low Dropout Voltage
  • Watchdog Circuit for Monitoring a Microprocessor with Programmable Load-dependent Activating Threshold
  • Reset Circuit Sensing the Output Voltage with Programmable Switching Threshold and Delay Time
  • Reset Output Active Low Down to V Q= 1 V
  • Separated Reset and Watchdog Output
  • Excellent Line Transient Robustness
  • Maximum Input Voltage -42 V ≤ V I ≤ +45 V
  • Reverse Polarity Protection
  • Short Circuit Protected
  • Over temperature Shutdown
  • Automotive Temperature Range -40 °C ≤ T j  ≤ 150 °C
  • Available in a small thermally enhanced PG-SSOP-14 package
  • Green Product (RoHS Compliant)
  • AEC Qualified

利点

  • Robust Protection Features
  • Wide Input Operation and Temperature Range

用途

図

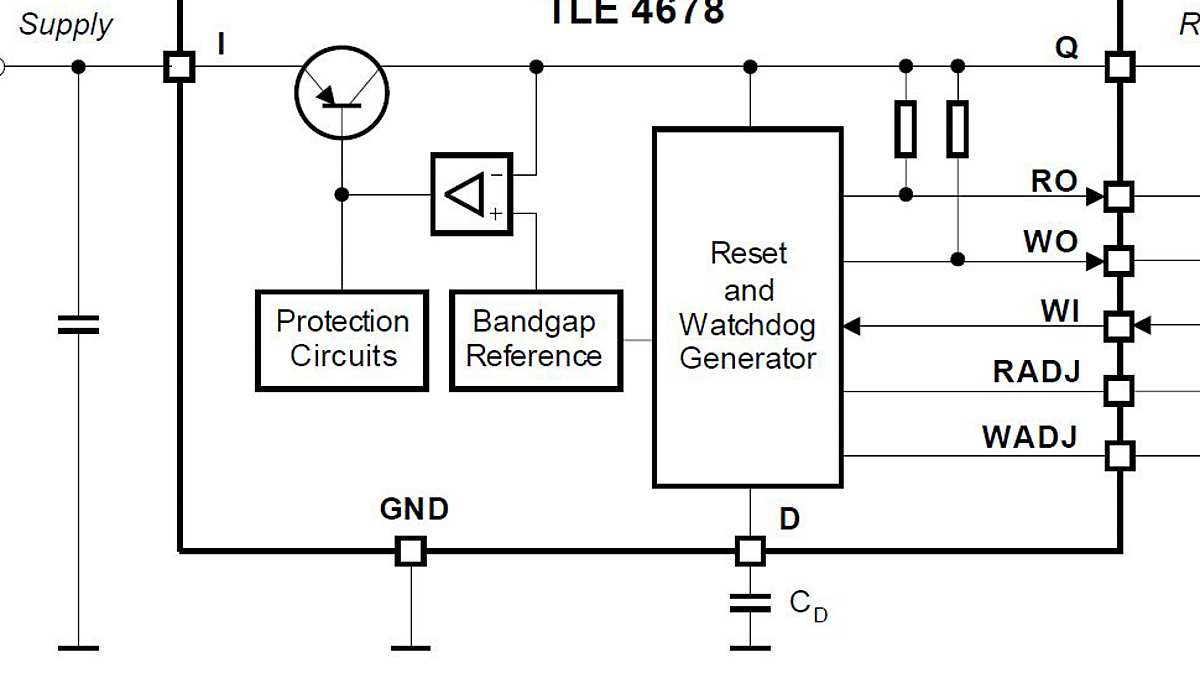

TLE4678-Block-Diagram
TLE4678-Block-Diagram
TLE4678-Block-Diagram TLE4678-Block-Diagram TLE4678-Block-Diagram
×
