TLE4675D

The TLE4675D is a monolithic integrated low drop out fixed output voltage regulator for loads up to 400 mA.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4675D
TLE4675D
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ベース製品
    TLE4675x
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    1.12
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    400 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    65 µA
推奨
OPN
TLE4675DATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-5
パッケージ名 N/A
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-5
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The integrated reset function, as well as several protection circuits combined with the wide operating temperature range offered by the TLE4675 make it suitable for supplying microprocessor system in automotive environments.

機能

  • Output Voltage 5 V ± 2%
  • Output Current Capability 400 mA
  • Ultra Low Current Consumption
  • Very Low Drop Out Voltage
  • Reset Circuit Sensing the Output Voltage
  • O/P Active Low Down to VQ=1V
  • Excellent Line Transient Robustness
  • I ≤ +45 V
  • Reverse Polarity Protection
  • Short Circuit Protected
  • Over temperature Shutdown
  • Temperature R -40≤ T j ≤150°C

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

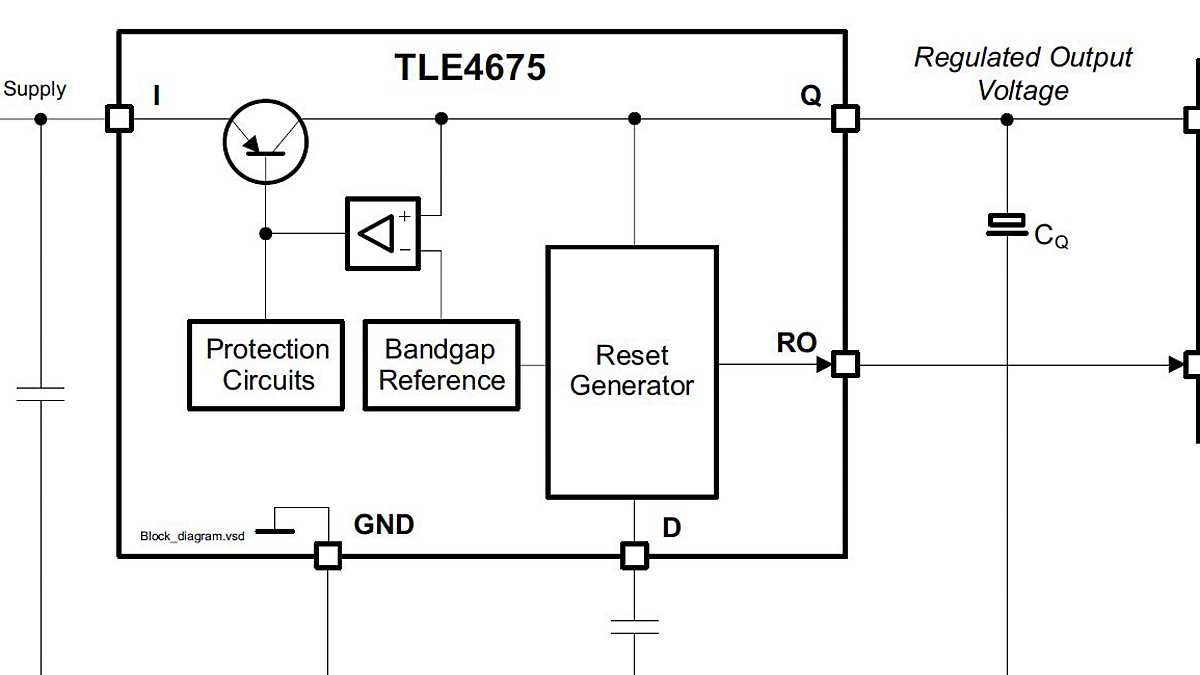

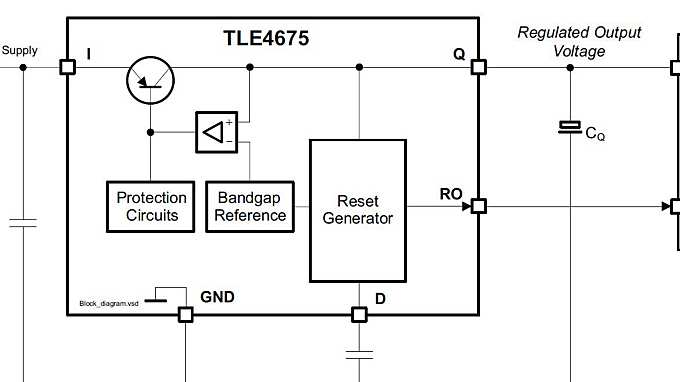

TLE4675-Block-Diagram
TLE4675-Block-Diagram
TLE4675-Block-Diagram TLE4675-Block-Diagram TLE4675-Block-Diagram
×
