TLE4471G

The TLE4471G is a monolithic integrated very low-drop triple voltage regulator.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4471G
TLE4471G
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    yes
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear Application Specific
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    Application Specific - 24V
  • 予算価格€/ 1k
    2.11
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    450 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %, 0.5 %, 0.5 %
  • 認定
    Automotive
  • 過電圧保護
    yes
  • 電源障害
    no
  • 静止電流
    1800 µA
推奨
OPN
TLE4471GAUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 800
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The TLE4471 device includes a watchdog for microcontroller supervision, an under voltage reset, a power on reset, and extended enabling features. The watchdog and reset timing can be chosen independently. It is available in a Power PG-DSO-20 package. Designed for automotive applications with protection against overload, short circuit, and over temperature. Tj = -40 to 150°C. Can be used in other applications as well.

機能

  • Triple Voltage Regulator
  • O/P V 5V with 450 mA Current Capability
  • Two tracked Outputs for 50 mA and 100 mA
  • Enable Function for main and tracked O/P
  • Reset with adjustable Threshold
  • Under voltage- and Power On-Reset
  • Independent Watchdog- and Reset delay
  • Wide Temperature Range
  • Over temperature Protection
  • Over voltage Protection
  • Reverse Polarity Proof

利点

  • Robust Protection Features
  • Wide input & temp range operation

図

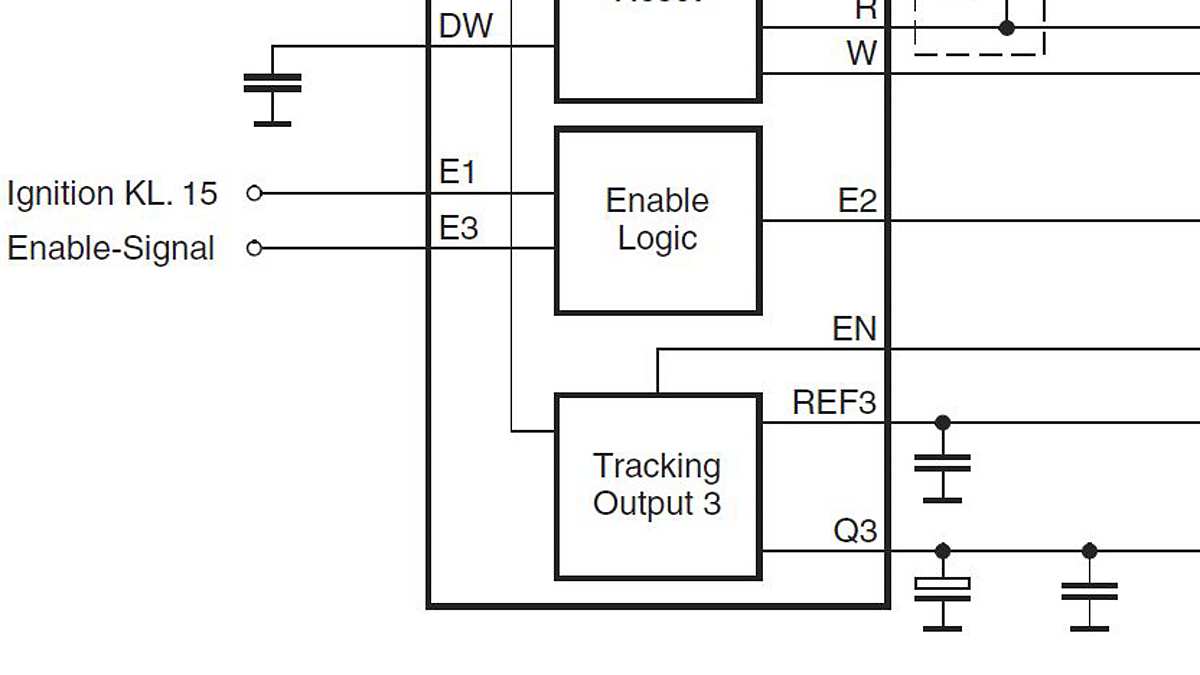

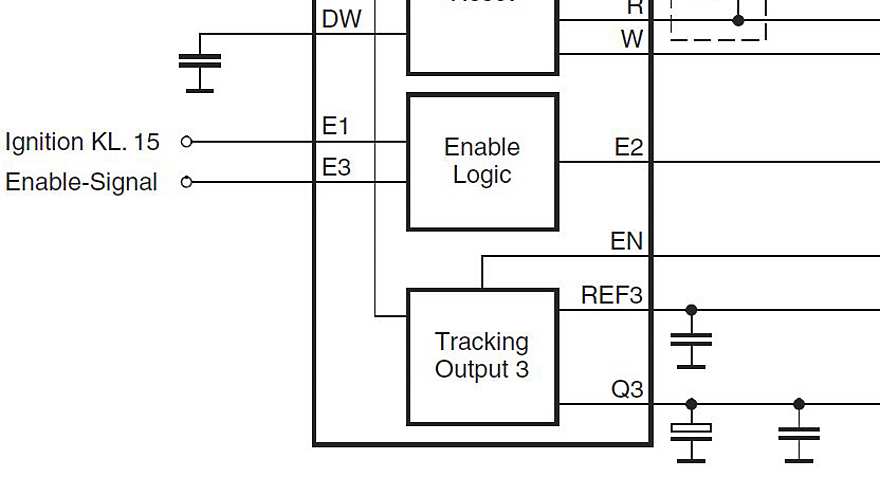

TLE4471-Application-Diagram
TLE4471-Application-Diagram
TLE4471-Application-Diagram TLE4471-Application-Diagram TLE4471-Application-Diagram

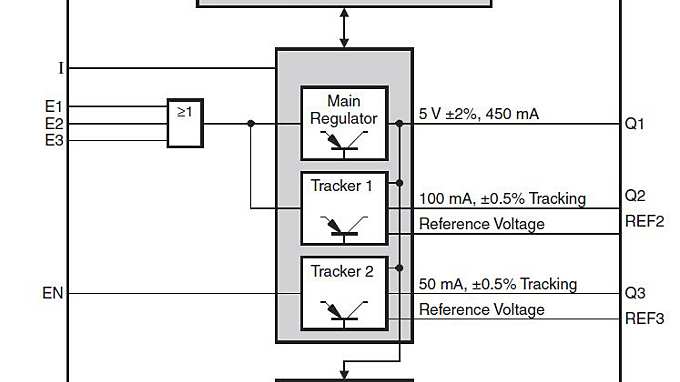

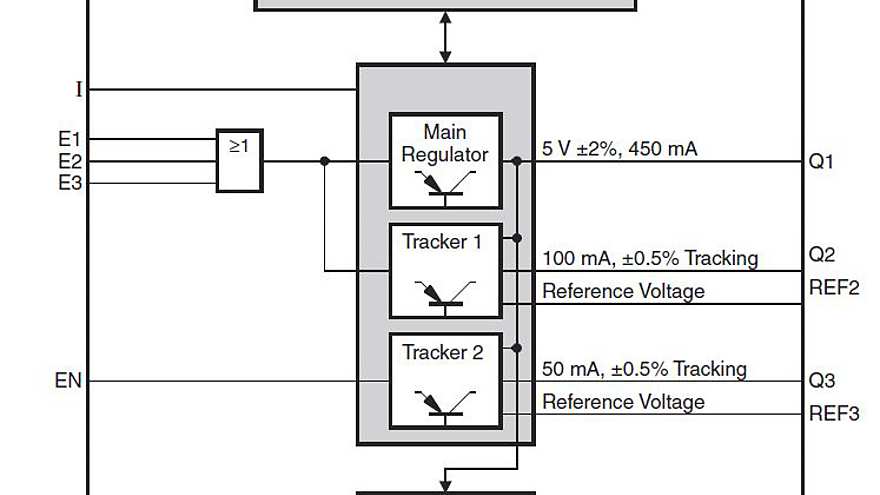

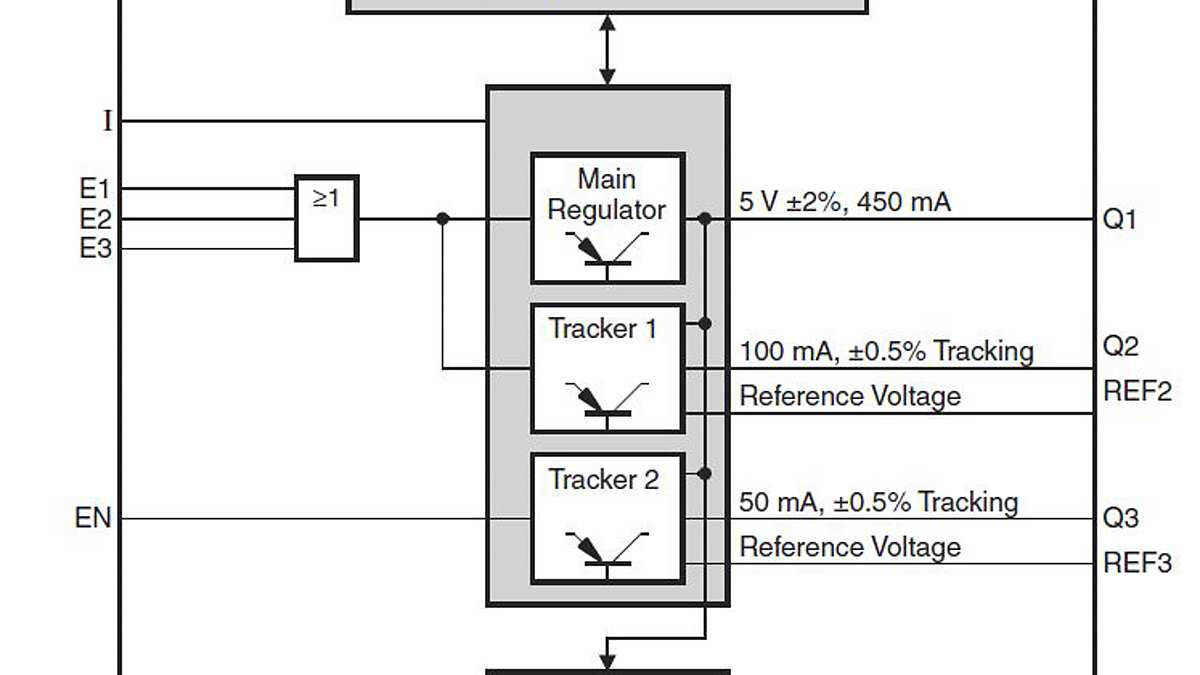

TLE4471-Block-Diagram TLE4471-Block-Diagram TLE4471-Block-Diagram
×
