TLE4286G

終息
The TLE4286G is a 5-V low-drop fixed voltage regulator in the very small SMD package PG-SCT-595-5. The maximum input voltage is 42 V.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4286G
TLE4286G
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    800 mV
  • Power Good
    no
  • Base Product
    n.a
  • Hold
    no
  • Reset
    no
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.32
  • Output Voltage Type
    5.0 V
  • Output Current max
    10 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    6 V to 42 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    4 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    60 µA
OPN
TLE4286GHTSA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PG-SCT595-5
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The output is able to drive a load of more than 10 mA while it regulates the output voltage within a 4% accuracy. The device can be switched in stand-by mode via an inhibit input which causes the current consumption to drop below 1 µA. A temperature protection disables the IC at over temperature.TLE4296-2G V50 is the available version of this product.

機能

  • 15 mA output current capability
  • 1 µA current consumption in standby mode
  • Low quiescent current consumption
  • Inhibit input
  • Very small SMD-Package PG-SCT-595-5
  • Wide operation range: 6.2 V to 42 V
  • Output protected against short circuit
  • Over temperature protection
  • Green product (RoHS compliant)
  • AEC qualified.

利点

  • Robust protection features
  • Wide input & temp range operation

図

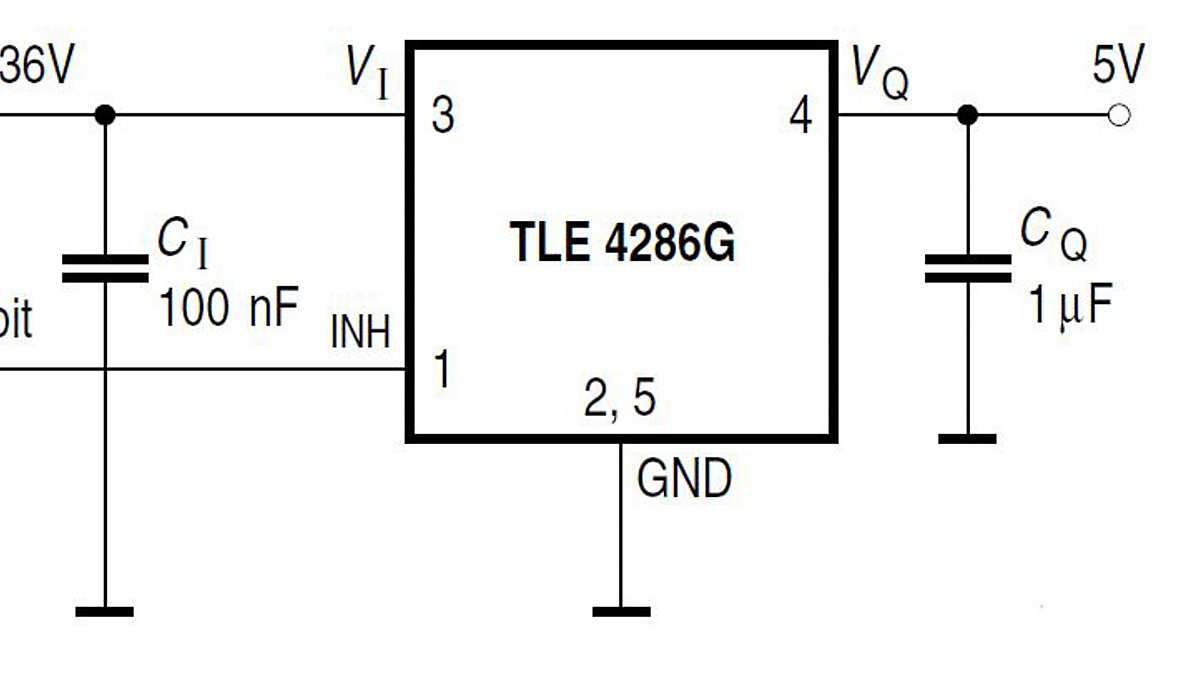

TLE4286-Application-Diagram
TLE4286-Application-Diagram
TLE4286-Application-Diagram TLE4286-Application-Diagram TLE4286-Application-Diagram

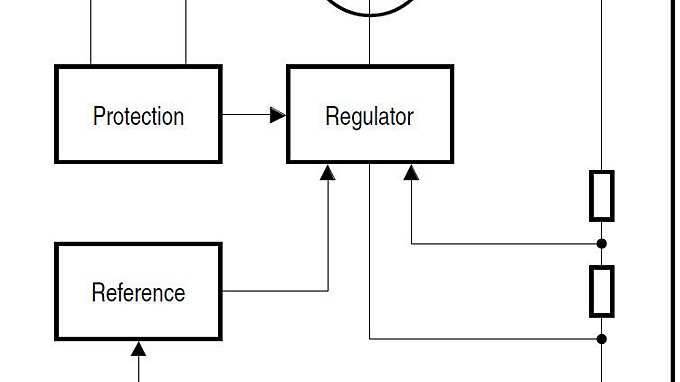

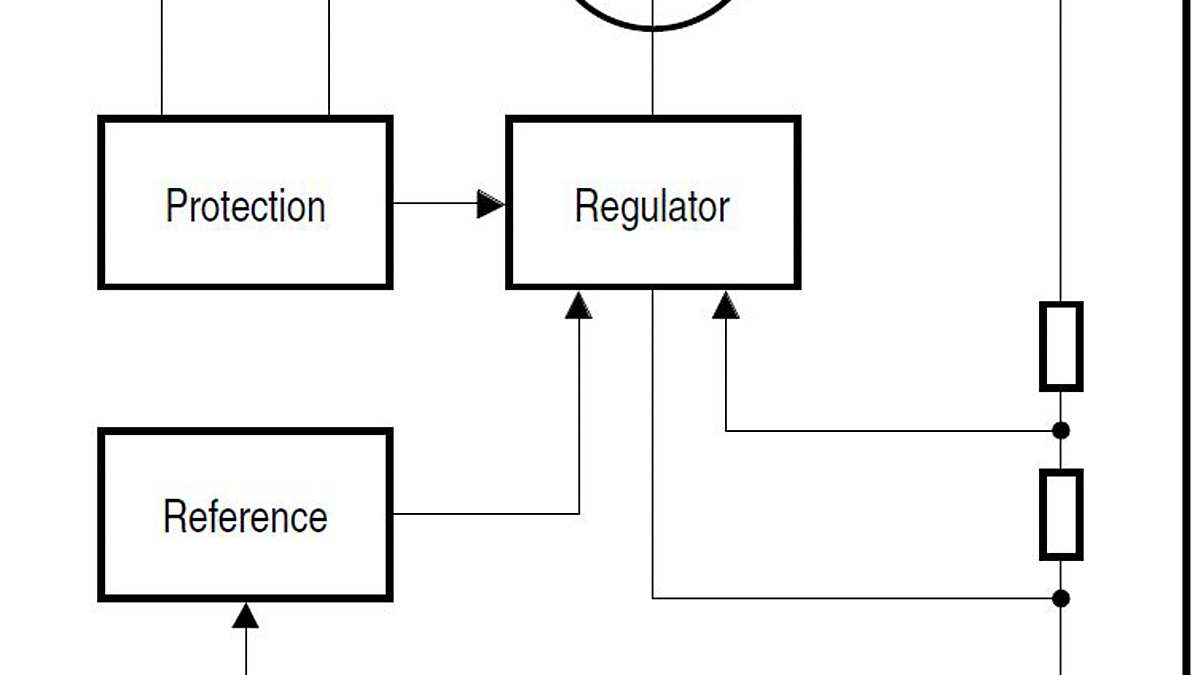

TLE4286-Block-Diagram TLE4286-Block-Diagram TLE4286-Block-Diagram
×
