TLE4284DV

The TLE4284DV is a monolithic integrated NPN type voltage regulator that can supply loads up to 1.0 A.
データシート
パッケージ
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4284DV
TLE4284DV
EA.
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    1300 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.69
  • 出力電圧タイプ
    adj.
  • 出力電流 max
    1000 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    3.2 V to 40 V
  • 早期警告
    no
  • 有効 (=禁止)
    no
  • 精度
    3 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    1000 µA
推奨
OPN
TLE4284DVATMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TO252-3
パッケージ名 DPAK
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TO252-3
パッケージ名 DPAK
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
It is designed to supply microprocessor systems or other loads under the severe conditions of automotive applications and therefore it is equipped with additional protection against overload, short circuit and over temperature.

機能

  • Adj o/p v or1.5V,1.8V,2.6V,3.3V,5V o/p v
  • 1.0 A output current
  • Low dropout voltage, typ. 1 V
  • Short circuit protection
  • Over temperature protection
  • Wide operating range up to 40 V
  • Suitable for automotive electronics
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input & temp range operation

図

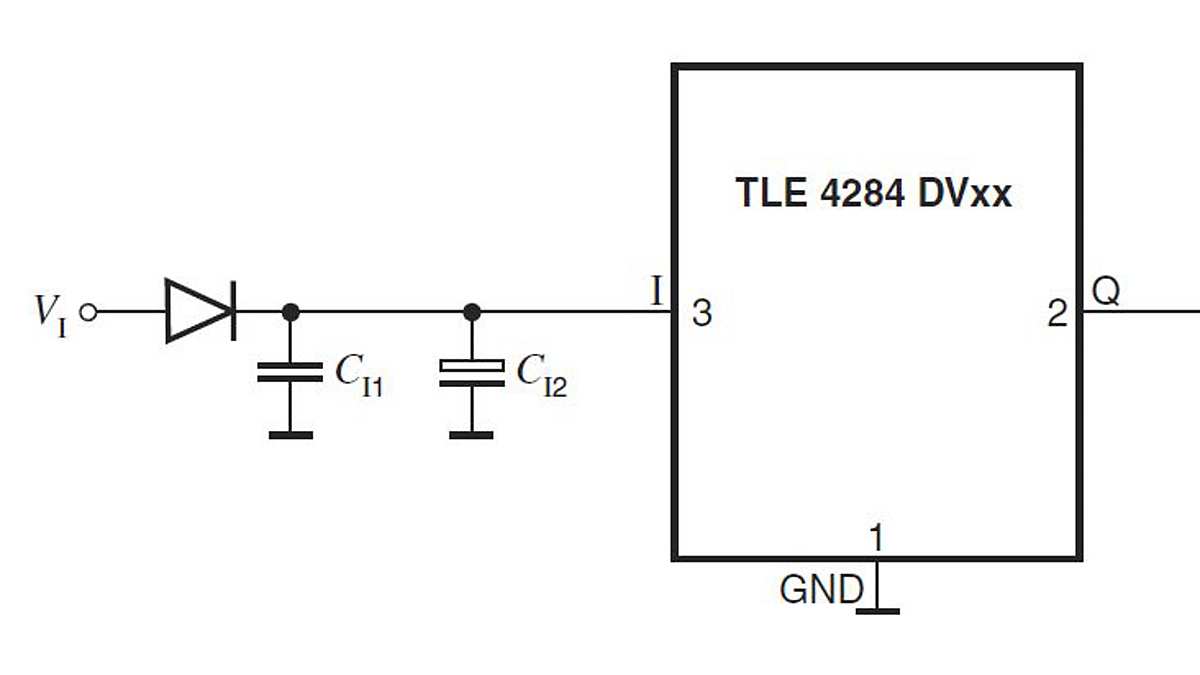

TLE4284-Application-Diagram-Fixed-Voltage
TLE4284-Application-Diagram-Fixed-Voltage
TLE4284-Application-Diagram-Fixed-Voltage TLE4284-Application-Diagram-Fixed-Voltage TLE4284-Application-Diagram-Fixed-Voltage

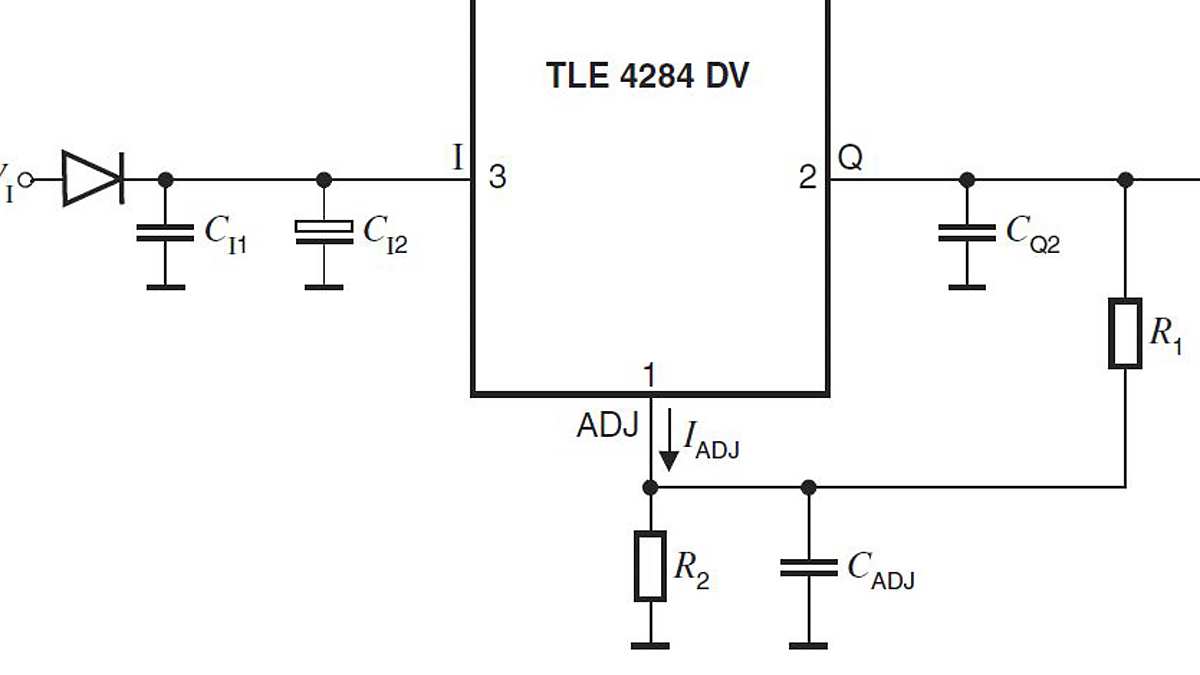

TLE4284-Application-Diagram-Adjustable-Voltage TLE4284-Application-Diagram-Adjustable-Voltage TLE4284-Application-Diagram-Adjustable-Voltage

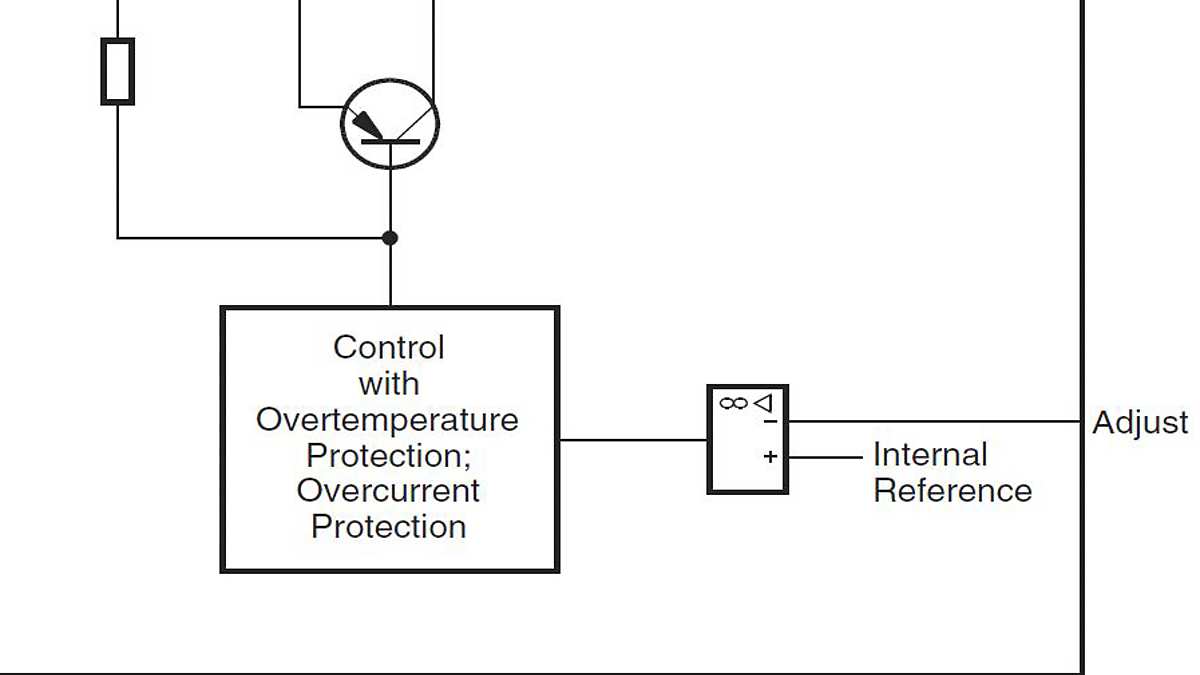

TLE4284-Block-Diagram-Adjustable-Voltage TLE4284-Block-Diagram-Adjustable-Voltage TLE4284-Block-Diagram-Adjustable-Voltage

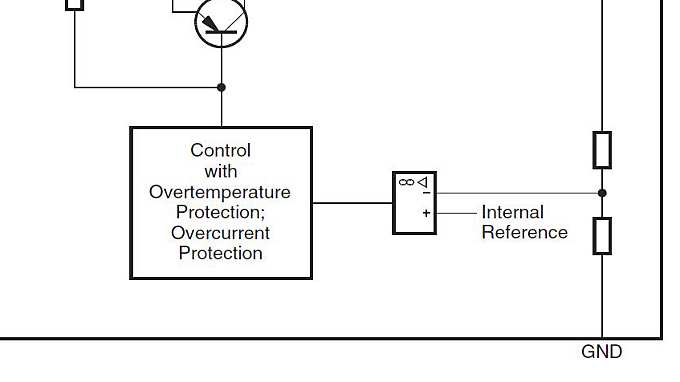

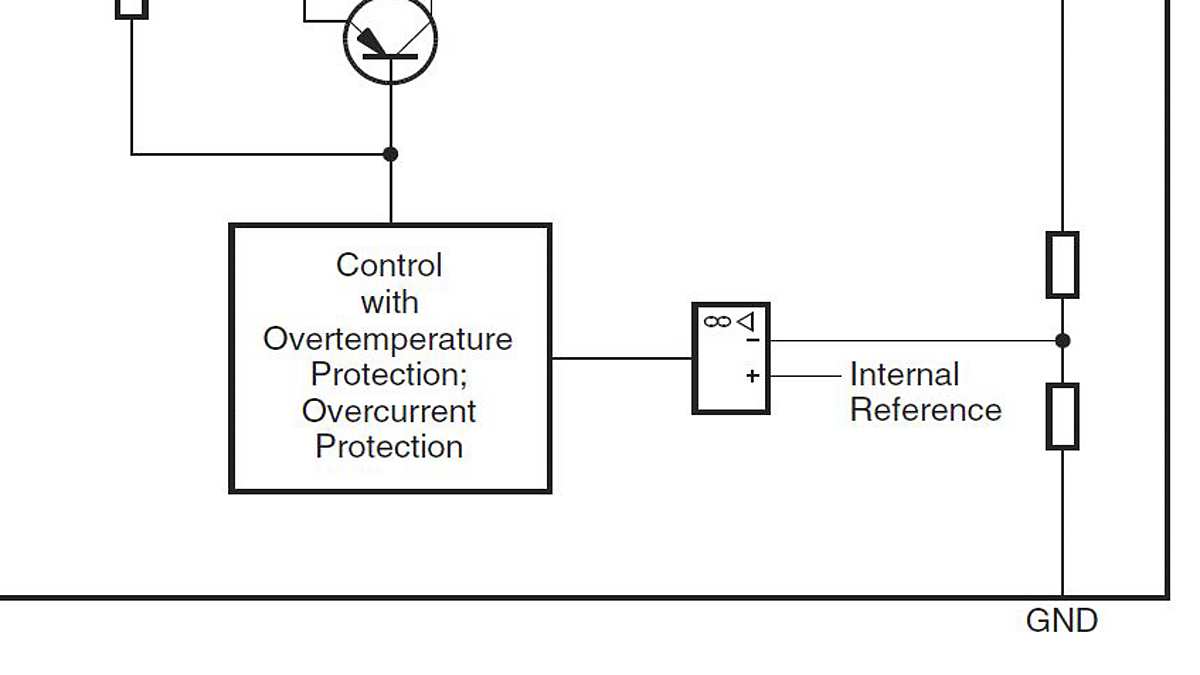

TLE4284-Block-Diagram-Fixed-Voltage TLE4284-Block-Diagram-Fixed-Voltage TLE4284-Block-Diagram-Fixed-Voltage
×
