TLE42794GM

The TLE42794G is a monolithic integrated low dropout voltage regulator. An input voltage up to 45 V is regulated to an output voltage of 5.0 V.
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42794GM
TLE42794GM
データシート

Product details

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    no
  • リセット
    yes
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.65, 0.65
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    yes
  • 有効 (=禁止)
    no
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    150 µA
推奨
OPN
TLE42794GMXUMA2 TLE42794GMXUMA1
製品ステータス active and preferred not for new design
インフィニオンパッケージ
PG-DSO-14
PG-DSO-14
パッケージ名 N/A N/A
包装サイズ 2500 2500
包装形態 TAPE & REEL TAPE & REEL
水分レベル 2a N/A
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ PG-DSO-14
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
The component is able to drive loads up to 150 mA. It is short-circuit protected by the implemented current limitation and has an integrated over temperature shutdown. A reset signal is generated for an output voltage V Q,rt of typically 4.65 V.

機能

  • Output Voltage 5 V ± 2%
  • Output Current up to 150 mA
  • Very low Current Consumption
  • Early Warning
  • Power-on and Undervoltage Reset with PDT
  • Reset Low Down to V Q; = 1 V
  • Adjustable Reset Threshold
  • Very Low Dropout Voltage
  • Output Current Limitation
  • Reverse Polarity Protection
  • Over temperature Protection
  • Suitable for Automotive Electronics

利点

  • Robust protection features
  • Wide input & temp range operation

用途

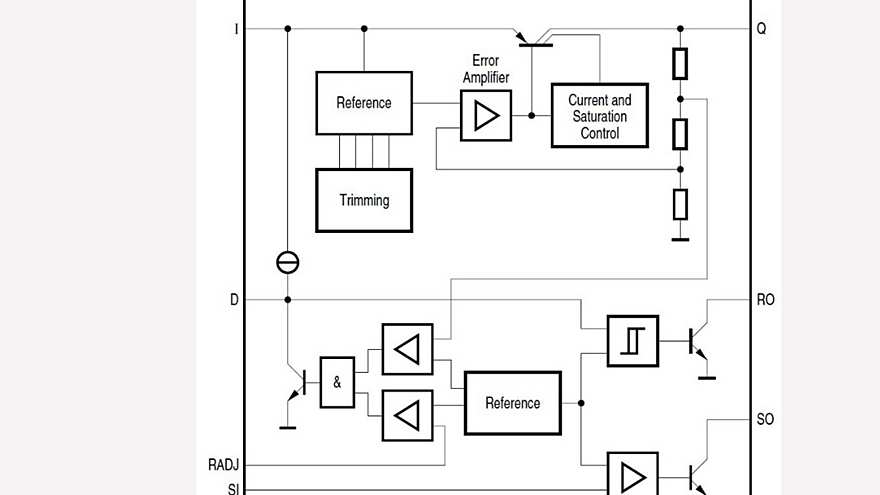

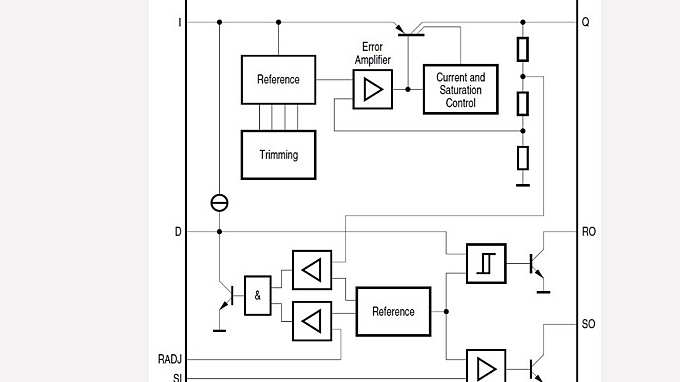

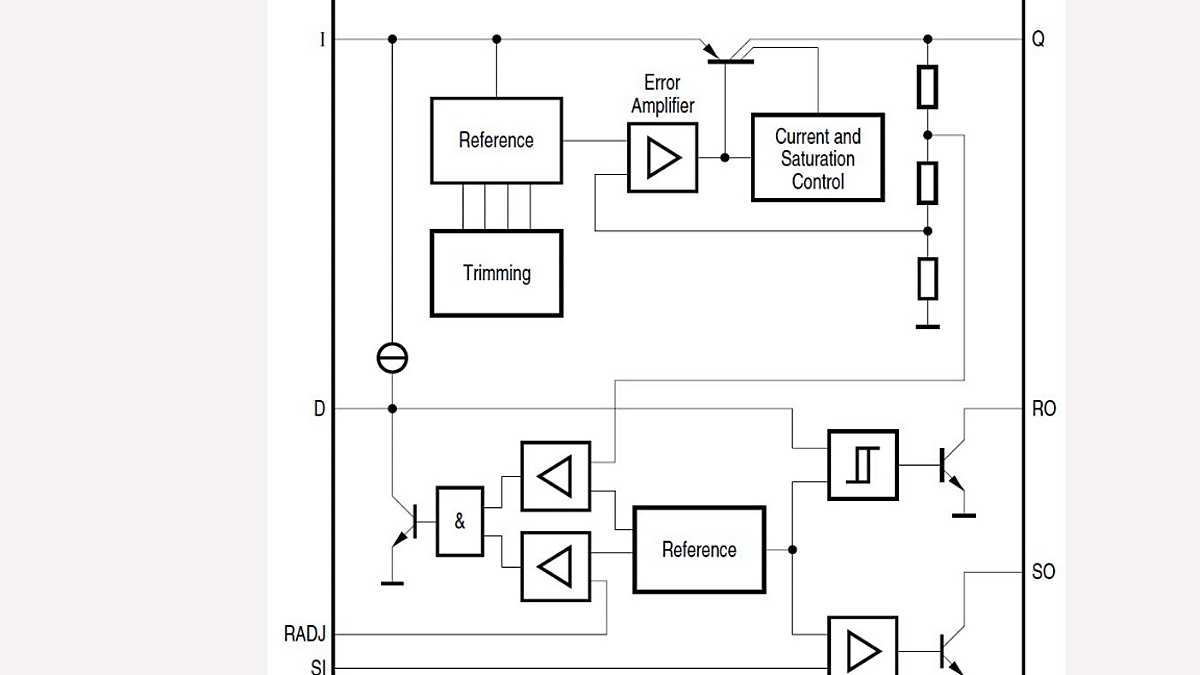

図

TLE42794GM
TLE42794GM
TLE42794GM TLE42794GM TLE42794GM
×
