これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る これはサポート終了製品であることに注意してください。 新しい代替製品バージョンを見る
代替品
生産終了
生産終了
RoHS準拠
鉛フリー

TLE4269GL

生産終了
The OPTIREG™ Linear TLE4269GL is an automotive voltage regulator with a 5 V fixed output in a PG‑DSO‑20 package. The maximum operating voltage is 45 V
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4269GL
TLE4269GL
代替品
データシート

製品仕様情報

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    No
  • ベース製品
    n.a
  • ホールド
    No
  • リセット
    Yes
  • レギュレーター タイプ
    General Purpose
  • 出力電圧タイプ
    5.0 V
  • 出力電流 (最大)
    100 mA
  • 動作温度 (範囲)
    -40 °C ～ 150 °C
  • 動作電圧 (範囲)
    5.5 V ～ 45 V
  • 早期警告
    Yes
  • 有効 (=禁止)
    No
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    240 µA
OPN
TLE4269GLXUMA2
製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-20
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-DSO-20
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
代替品
The TLE4269 can drive a 150mA load and has short-circuit protection. It includes thermal shutdown and generates a reset signal for VQ < 4.65V, with adjustable threshold and delay. The TLE4279 is an alternative version, available in PG-DSO-8 as TLE4279G and PG-DSO-14 as TLE4279GM and provides input voltage supervision using an integrated comparator for a low voltage warning.

特長

  • Output voltage tolerance  ≤ ± 2%
  • 150 mA current capability
  • Very low current consumption
  • Early warning
  • Reset output operational down to VQ = 1 V
  • Overtemperature protection
  • Reverse polarity proof
  • Adjustable reset threshold
  • Very low dropout voltage
  • Wide temperature range
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input operation and temperature range

用途

図

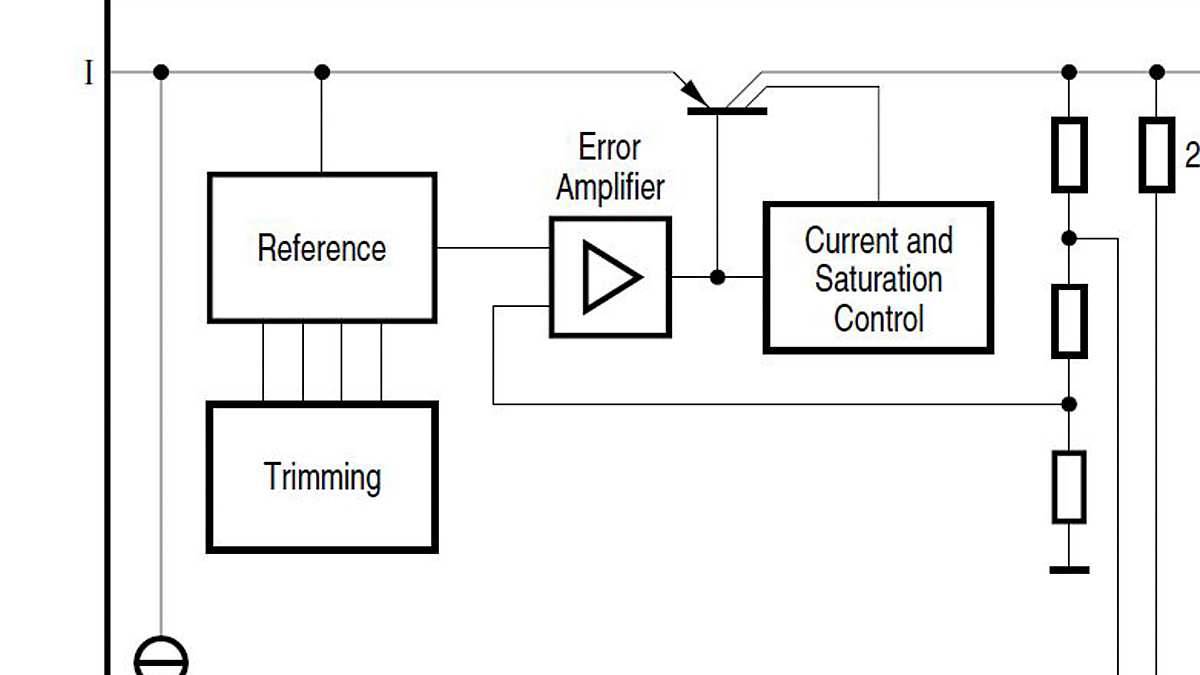

TLE4269-Block-Diagram
TLE4269-Block-Diagram
TLE4269-Block-Diagram TLE4269-Block-Diagram TLE4269-Block-Diagram
×
