TLE42694GM
Active and preferred
RoHS対応
鉛フリー

TLE42694GM

The TLE42694GM is a monolithic integrated low dropout voltage regulator, especially designed for automotive applications.
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42694GM
TLE42694GM
個.
データシート

製品仕様情報

  • Currently planned availability until at least
    2038
  • ウォッチドッグ
    No
  • ステータス出力
    No
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    No
  • ファミリー
    OPTIREG™ linear General Purpose
  • ホールド
    No
  • リセット
    Yes
  • レギュレーター タイプ
    General Purpose
  • 出力電圧タイプ
    5.0 V
  • 出力電流 (最大)
    100 mA
  • 動作温度 範囲
    -40 °C～150 °C
  • 動作電圧 範囲
    5.5 V～45 V
  • 早期警告
    Yes
  • 有効 (=禁止)
    No
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    No
  • 電源障害
    No
  • 静止電流
    210 µA
推奨
OPN
TLE42694GMXUMA2 TLE42694GMXUMA1
製品ステータス active and preferred not for new design
インフィニオン パッケージ
PG-DSO-14
PG-DSO-14
パッケージ名 N/A N/A
梱包サイズ 2500 2500
梱包形態 TAPE & REEL TAPE & REEL
MSL (湿度感受性レベル) 2a N/A
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:
 個. 在庫あり
個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
PG-DSO-14
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2a
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり

製品ステータス not for new design
インフィニオン パッケージ PG-DSO-14
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) -
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
個.
在庫あり
Regulate input voltage up to 45V to a stable 5.0V output, capable of driving loads up to 150mA. Features include short-circuit protection, over-temperature shutdown, and a reset signal for VQ,rt (4.65V). Programmable power-on reset delay with external capacitor. The sense comparator offers under-voltage monitoring. TLE42794 can replace TLE42694 if integrated resistors are not required.

特長

  • Output Voltage 5 V ± 2%
  • Ouput Current up to 150 mA
  • Very Low Current Consumption
  • Early Warning
  • Power-on and Undervoltage Reset with PDT
  • Reset Low Down to V Q = 1 V
  • Very Low Dropout Voltage
  • Output Current Limitation
  • Reverse Polarity Protection
  • Overtemperature Protection
  • Suitable for Automotive Electronics

利点

  • Robust Protection Features
  • Wide input & temp range operation

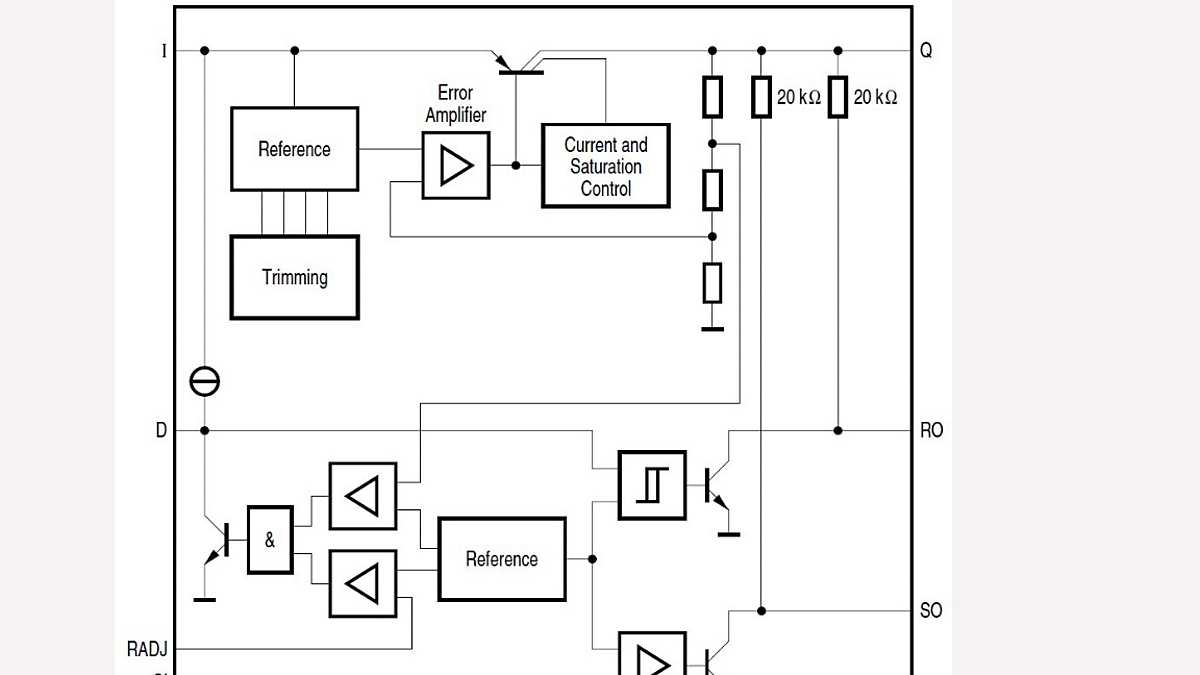

図

TLE42694GM
TLE42694GM
TLE42694GM TLE42694GM TLE42694GM
×
