TLE4266G

終息
TLE4266 is a low-drop voltage regulator for 5 V or 10 V supply in a PG-SOT223-4 SMD package. The maximum output current is more than 120 mA.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4266G
TLE4266G
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    250 mV
  • Power Good
    no
  • Base Product
    n.a
  • Hold
    no
  • Reset
    no
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.7
  • Output Voltage Type
    5.0 V
  • Output Current max
    100 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    yes
  • Accuracy
    2 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    300 µA
OPN
TLE4266GHTMA1
製品ステータス discontinued

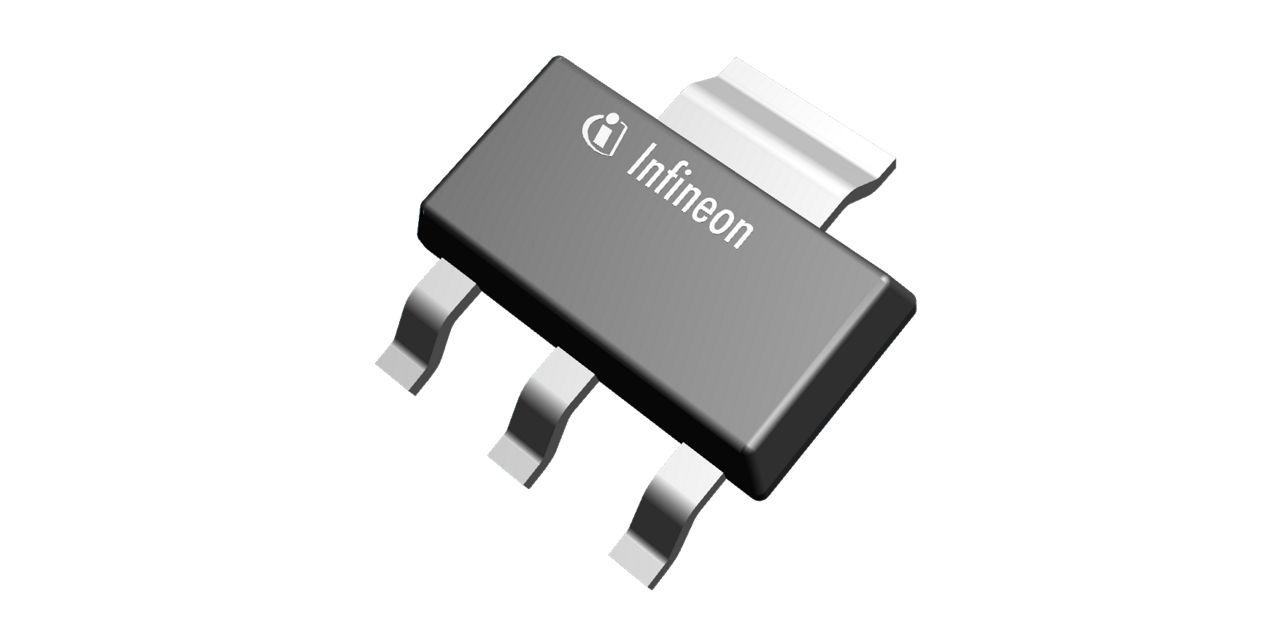

インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The IC regulates an input voltage V I in the range of 5.5 V/10.5 V < V I < 45 V to V Q,nom = 5 V/10 V. The maximum output current is more than 120 mA. The IC can be switched off via the inhibit input, which causes the current consumption to drop below10 µ A. The IC is shortcircuit-proof and incorporates a temperature protection which turnsoff the IC at overtemperature.TLE42664G is the available version of this product.

機能

  • Output voltage 5 V or 10 V
  • Output voltage tolerance  ≤   ± 2%
  • 120 mA current capability
  • Very low current consumption
  • Low-drop voltage
  • Overtemperature protection
  • Reverse polarity proof
  • Wide temperature range
  • Suitable for use in automotive electronics
  • Inhibit
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input operation and temperature range

図

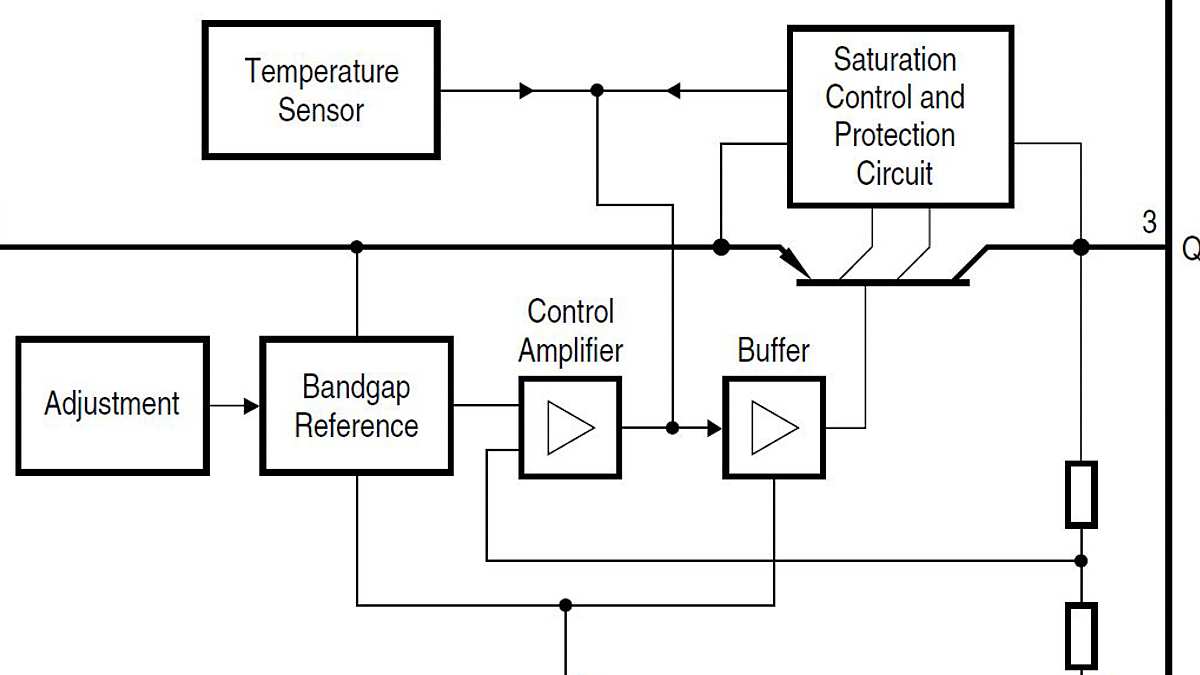

TLE4266-Block-Diagram
TLE4266-Block-Diagram
TLE4266-Block-Diagram TLE4266-Block-Diagram TLE4266-Block-Diagram

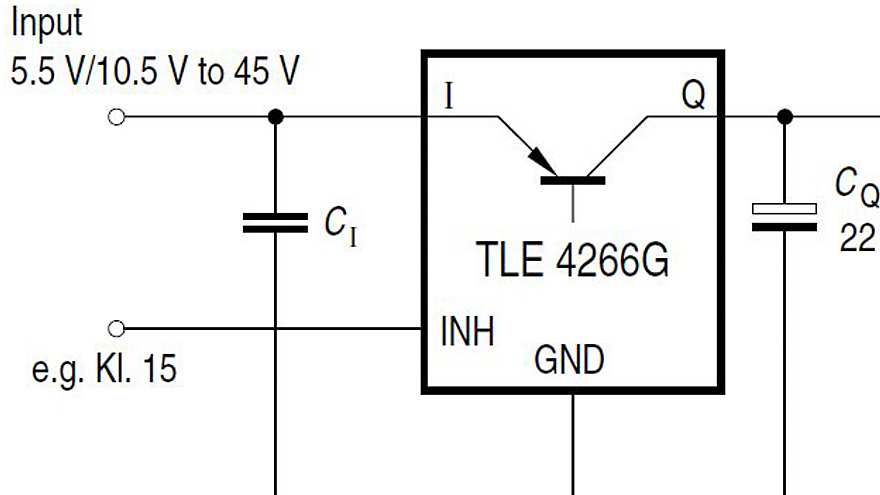

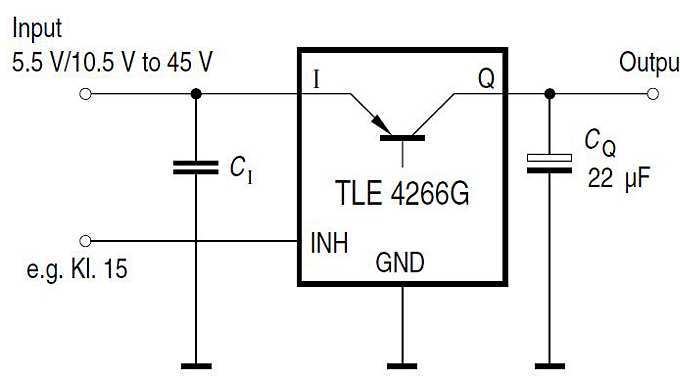

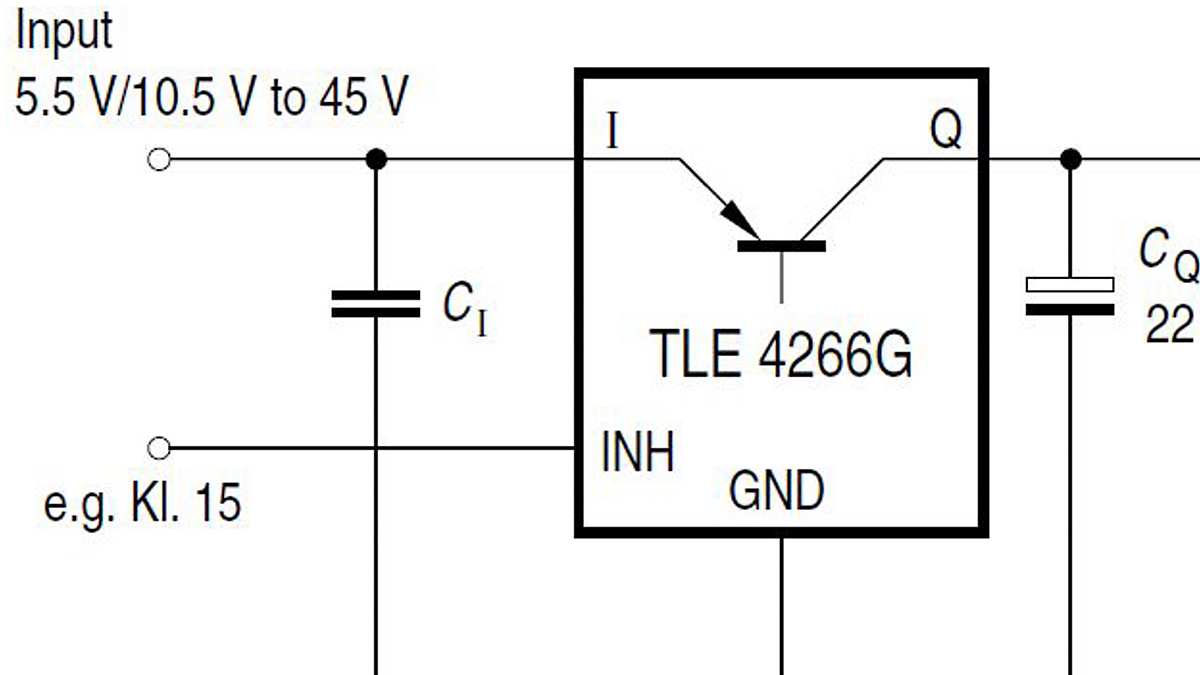

TLE4266-Application-Diagram TLE4266-Application-Diagram TLE4266-Application-Diagram
×
