TLE4264-2G

The TLE4264-2G is a monolithic integrated low-drop fixed voltage regulator which can supply loads up to 150 mA.
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE4264-2G
TLE4264-2G
EA.
データシート

Product details

  • Watchdog
    no
  • Status Output
    no
  • Dropout Voltage
    220 mV
  • Power Good
    no
  • Hold
    no
  • Reset
    no
  • Regulator Type
    General Purpose
  • Budgetary Price €/1k
    0.63, 0.63
  • Output Voltage Type
    5.0 V
  • Output Current max
    100 mA
  • Operating Temperature
    -40 °C to 150 °C
  • Operating Voltage
    5.5 V to 45 V
  • Early Warning
    no
  • Enable (=Inhibit)
    no
  • Accuracy
    3 %
  • Qualification
    Automotive
  • Over Voltage Protection
    no
  • Power Fail
    no
  • Quiescent Current
    40 µA
OPN
TLE42642GHTSA2 TLE42642GHTMA1
製品ステータス not for new design not for new design
インフィニオンパッケージ
PG-SOT223-4
PG-SOT223-4
パッケージ名 SOT-223 SOT-223
包装サイズ 1000 4000
包装形態 TAPE & REEL TAPE & REEL
水分レベル 1 1
モイスチャーパッキン NON DRY NON DRY
鉛フリー Yes Yes
ハロゲンフリー No No
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス not for new design
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス not for new design
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 SOT-223
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル 1
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLE4264-2 is a pin-compatible alternative to the TLE4264 with reduced quiescent current (typ. 40 µA). Ideal for low quiescent current applications. Offers overload, short-circuit, and over-temperature protection. Provides stabilized voltage (V Q,nom = 5 V) with ±3% accuracy for input voltages of 5.5 V - 45 V. Accuracy of ±2% for load currents up to 50 mA. Operating temperature range: -40 to 150 °C.

機能

  • Output voltage tolerance  ≤   ± 3% ( ± 2% up to 50 mA)
  • 150 mA current capability
  • Low-drop voltage
  • Very low current consumption: 40  µ A
  • Over temperature protection
  • Short-circuit proof
  • Suitable for use in automotive electronics
  • Reverse polarity proof
  • Green Product (RoHS compliant)
  • AEC Qualified

利点

  • Robust protection features
  • Wide input operation and temperature range

図

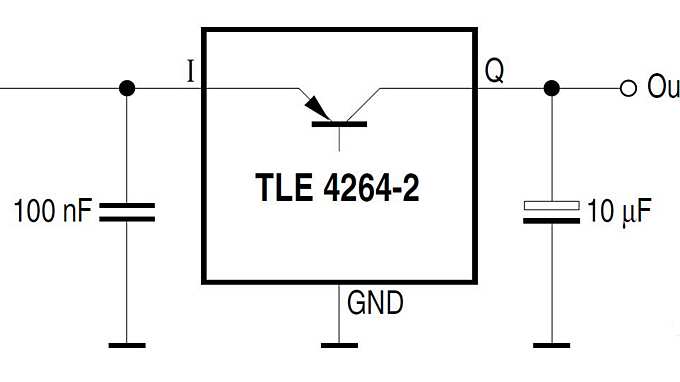

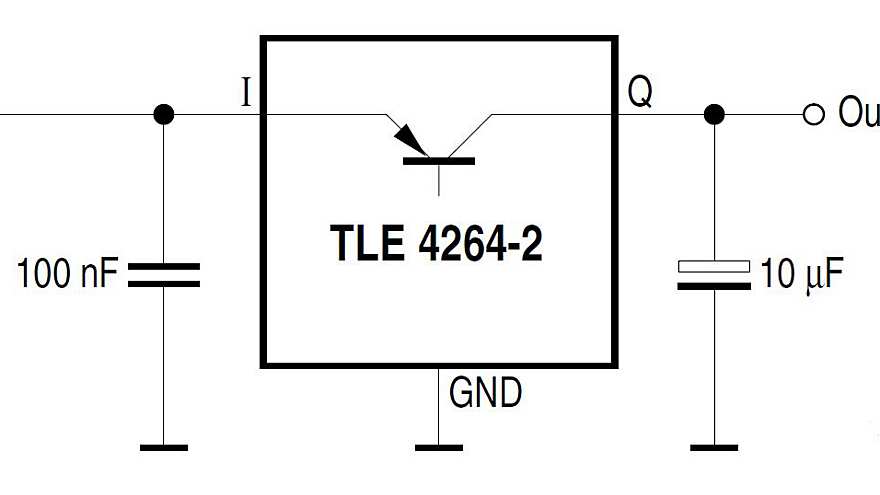

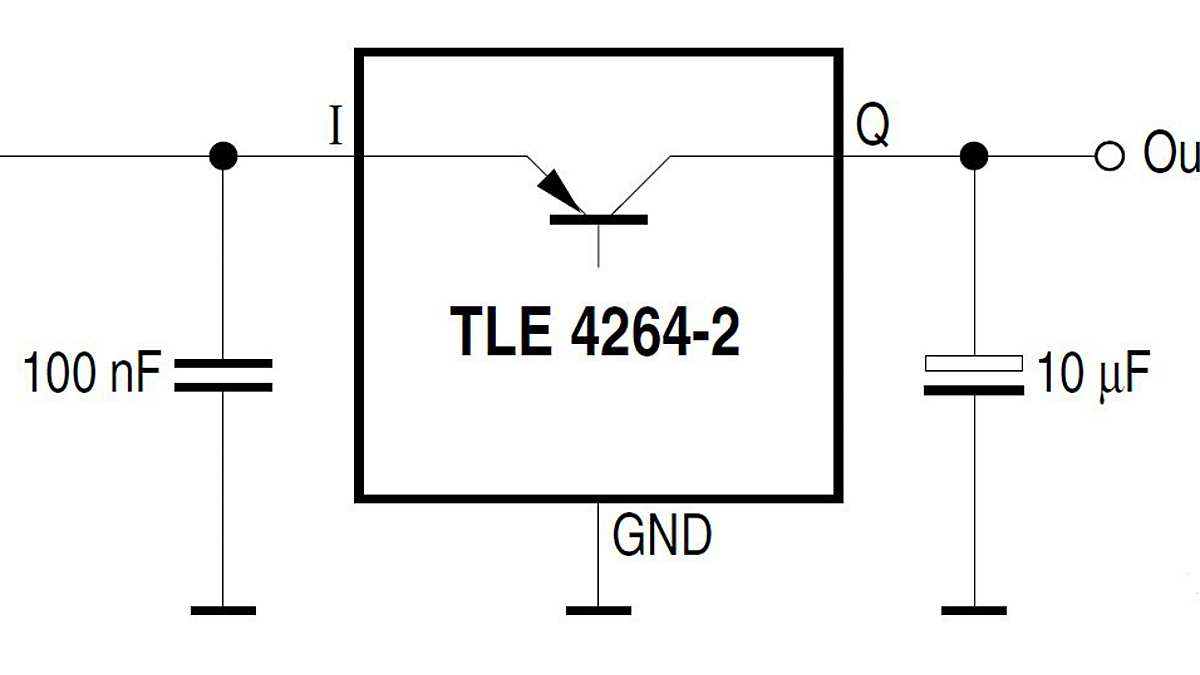

TLE4264-2-Application-Diagram
TLE4264-2-Application-Diagram
TLE4264-2-Application-Diagram TLE4264-2-Application-Diagram TLE4264-2-Application-Diagram

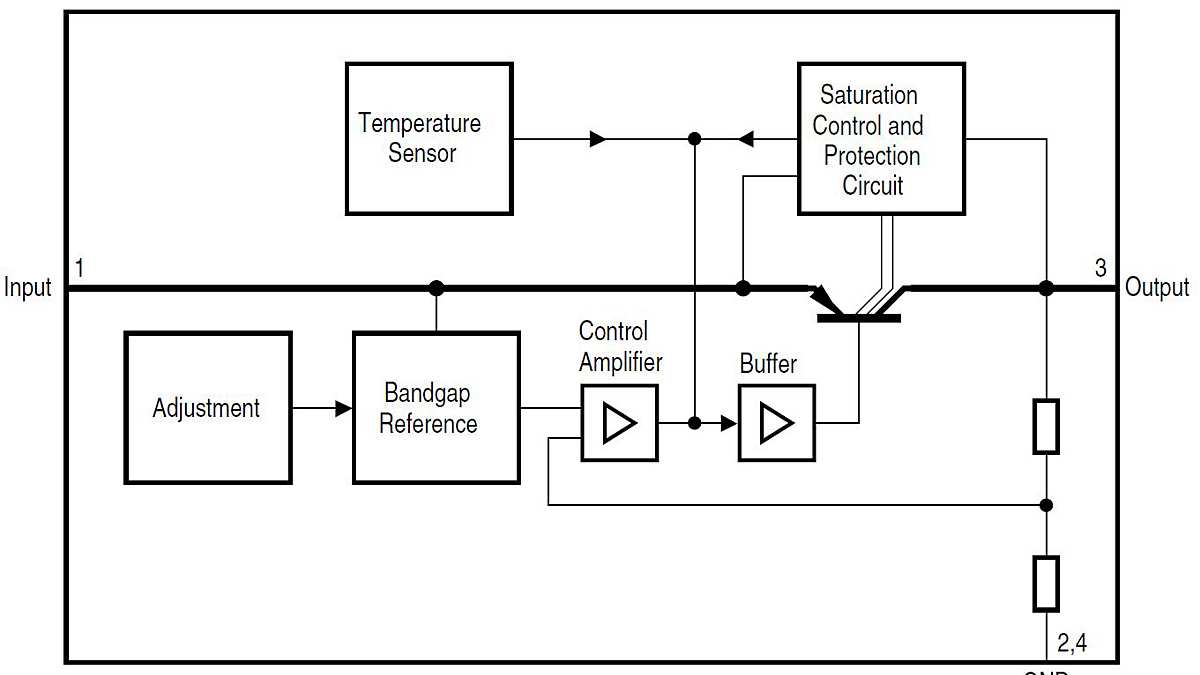

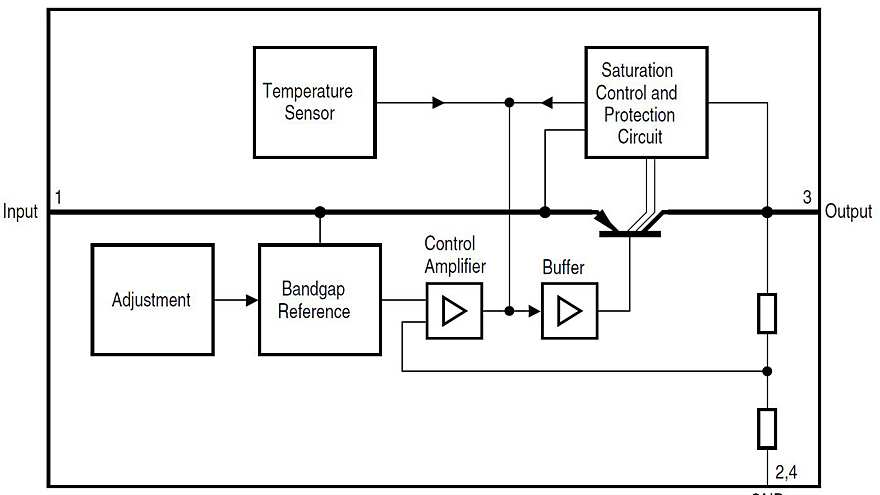

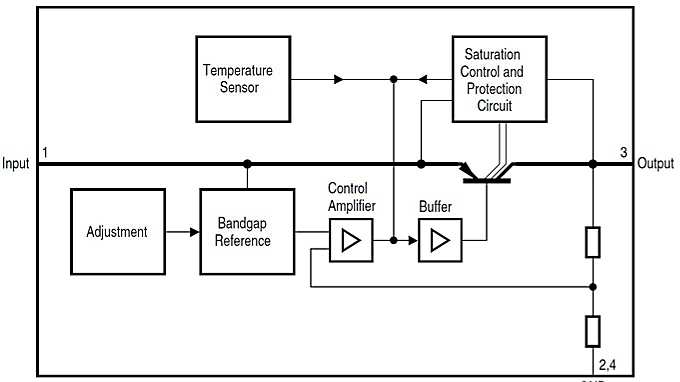

TLE4264-2-Block-Diagram TLE4264-2-Block-Diagram TLE4264-2-Block-Diagram
×
