TLE42364G

生産終了

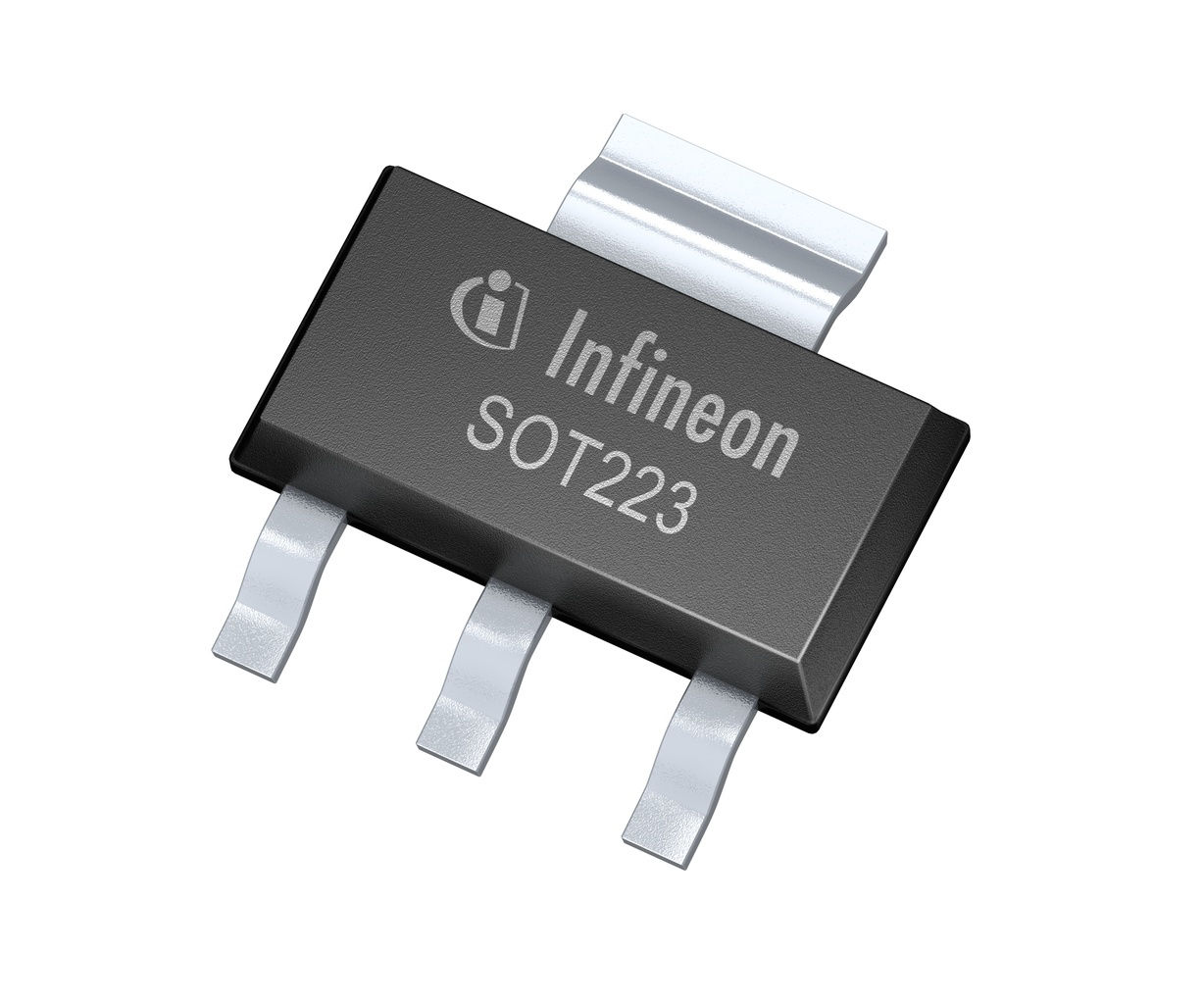

TLE42364G is a low dropout voltage regulator for 5 V supply in a PG-SOT223-4 SMD package. The maximum output current is more than 100 mA.
データシート
パッケージ
代替品

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLE42364G
TLE42364G
代替品
データシート

Product details

  • Currently planned availability until at least
    n.a
  • ウォッチドッグ
    no
  • ステータス出力
    no
  • ドロップアウト電圧
    250 mV
  • パワーグッド
    no
  • ベース製品
    n.a
  • ホールド
    no
  • リセット
    no
  • レギュレーター タイプ
    General Purpose
  • 予算価格€/ 1k
    0.61
  • 出力電圧タイプ
    5.0 V
  • 出力電流 max
    100 mA
  • 動作温度
    -40 °C to 150 °C
  • 動作電圧
    5.5 V to 45 V
  • 早期警告
    no
  • 有効 (=禁止)
    yes
  • 精度
    2 %
  • 認定
    Automotive
  • 過電圧保護
    no
  • 電源障害
    no
  • 静止電流
    400 µA
OPN
TLE42364GHTMA1
製品ステータス discontinued
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 N/A
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー No
RoHS準拠 Yes
Infineon stock last updated:
代替品

製品ステータス discontinued
インフィニオンパッケージ
PG-SOT223-4
パッケージ名 -
包装サイズ 4000
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
The IC regulates an input voltage V I in the range of 5.5 V < V I < 45 V to V Q,nom = 5 V. The maximum output current is more than 100 mA. The IC can be switched off via the enable input, which causes the current consumption to drop below 10 µA. The IC is protected against short circuit and overheat by the incorporated output current limitation and the over temperature shutdown.TLE42664G is the available version of this product.

機能

  • Output Voltage 5 V
  • Output Voltage Tolerance ≤ ±2%
  • 100 mA Current Capability
  • Very Low Current Consumption
  • Low Dropout Voltage
  • Over Temperature Shutdown
  • Reverse Polarity Protection
  • Output Current Limitation
  • Wide Temperature Range
  • Suitable for Use in Automotive Electronics
  • Enable
  • Green Product (RoHS compliant)
  • AEC Qualified
  • Wide Temperature Range -40 °C ≤ T j  ≤ 150 °C

利点

  • Robust Protection Features
  • Wide Anput Operation and Temperature Range

図

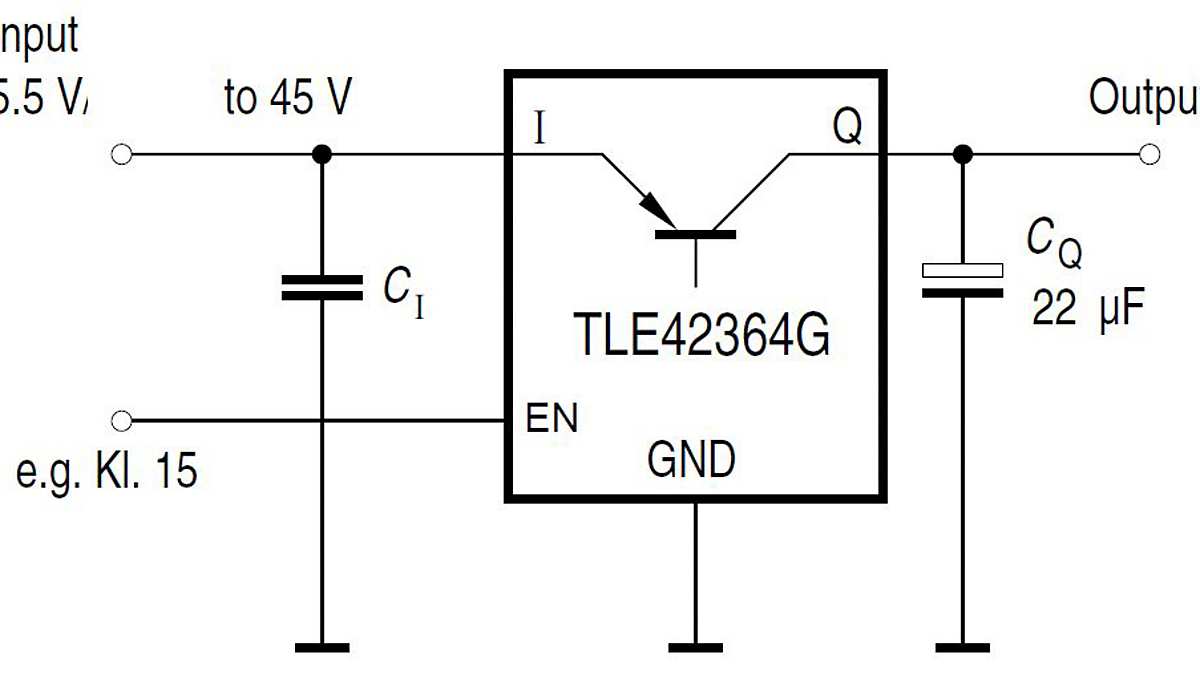

TLE42364-Application-Diagram
TLE42364-Application-Diagram
TLE42364-Application-Diagram TLE42364-Application-Diagram TLE42364-Application-Diagram

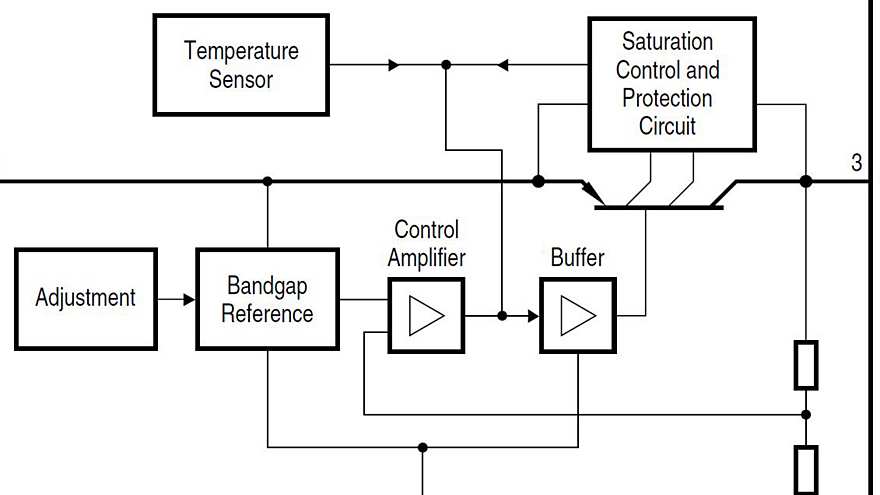

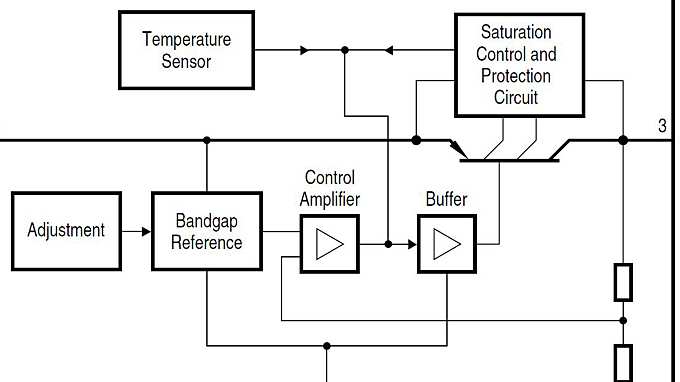

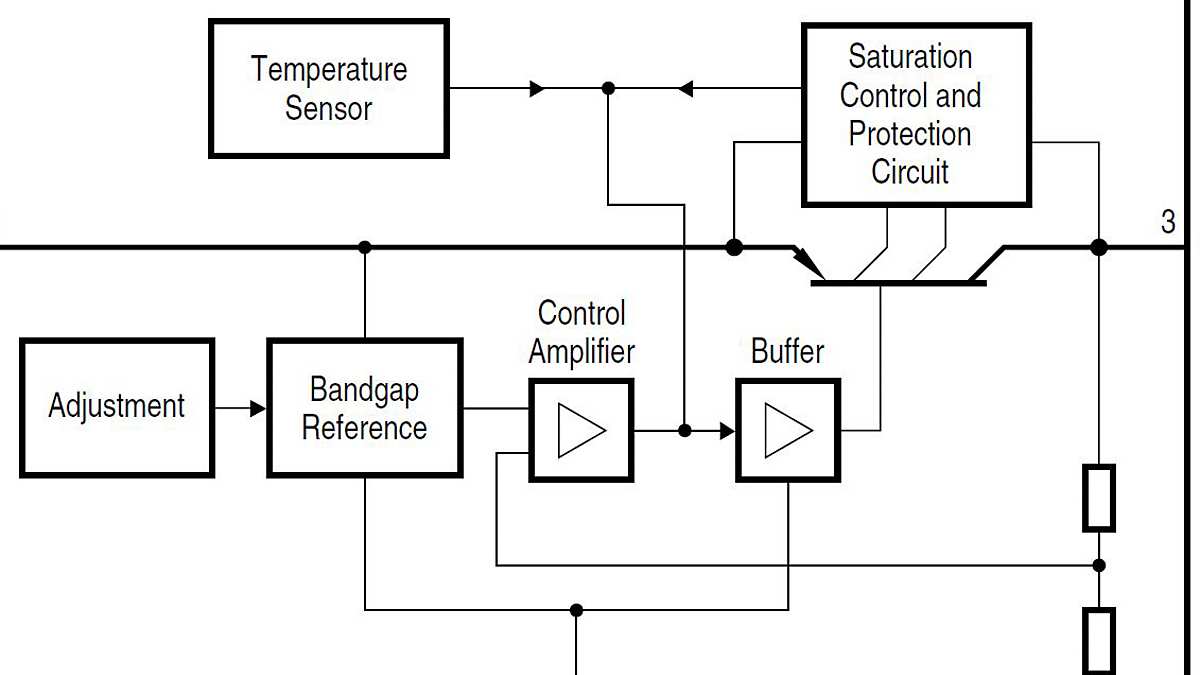

TLE42364-Block-Diagram TLE42364-Block-Diagram TLE42364-Block-Diagram
×
