TLD7002-16ES

Multi-channel LED driver
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TLD7002-16ES
TLD7002-16ES
EA.
データシート

Product details

  • Currently planned availability until at least
    2039
  • PWM
    yes
  • VS
    6 V to 28 V
  • オープン負荷検出
    yes
  • トポロジー
    Linear
  • ファミリー
    LITIX™ Pixel Rear
  • 分類
    ISO 26262-compliant
  • 動作温度
    -40 °C to 150 °C
  • 短絡回路保護
    yes
  • 許容範囲
    5%
推奨
OPN
TLD700216ESXUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 N/A
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-TSDSO-24
パッケージ名 -
包装サイズ 3000
包装形態 TAPE & REEL
水分レベル 2a
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TLD7002-16ES is a 16-channel device with protected output stages. It controls LEDs up to 76.5 mA as linear current sink (LCS). Power stages can be parallelized for higher load currents. Each output stage is configured with a 6-bit current value stored in OTP. 16 independent PWM configurations are available. A high-speed interface enables OTP programming, configuration, control, and diagnostics.

機能

  • 16 channel device optimize to drive LEDs
  • High regulated O/P current upto 76.5mA
  • Parallel O/P operation for higher load
  • Configurations ranging from 5.62to76.5mA
  • 16 independent 14-bit PWM engines
  • Configurable thermal derating
  • Two voltage measurements (NTC/PTC)
  • Integrated HSLI transceiver
  • Developed according to ISO26262

利点

  • Future proof BUS driven architecture
  • ISO26262-compliant Safety Design

図

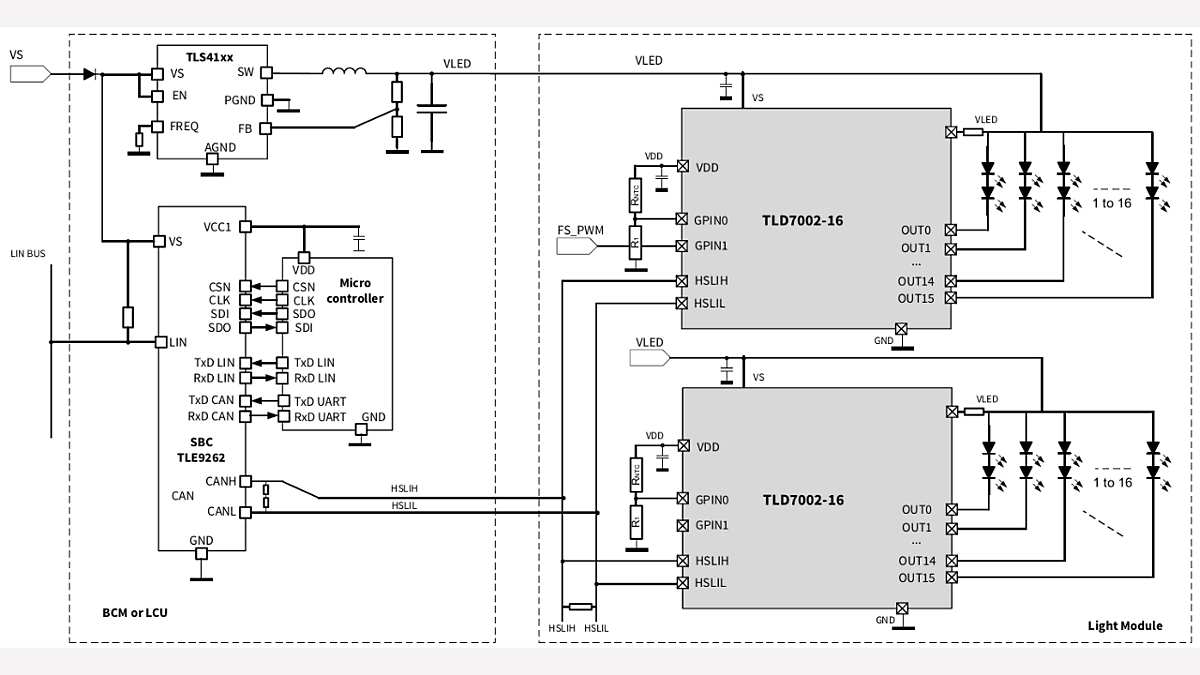

tld7002 16 detailed app
tld7002 16 detailed app
tld7002 16 detailed app tld7002 16 detailed app tld7002 16 detailed app

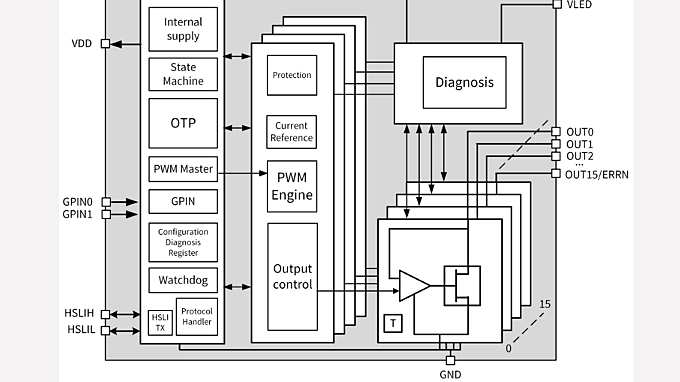

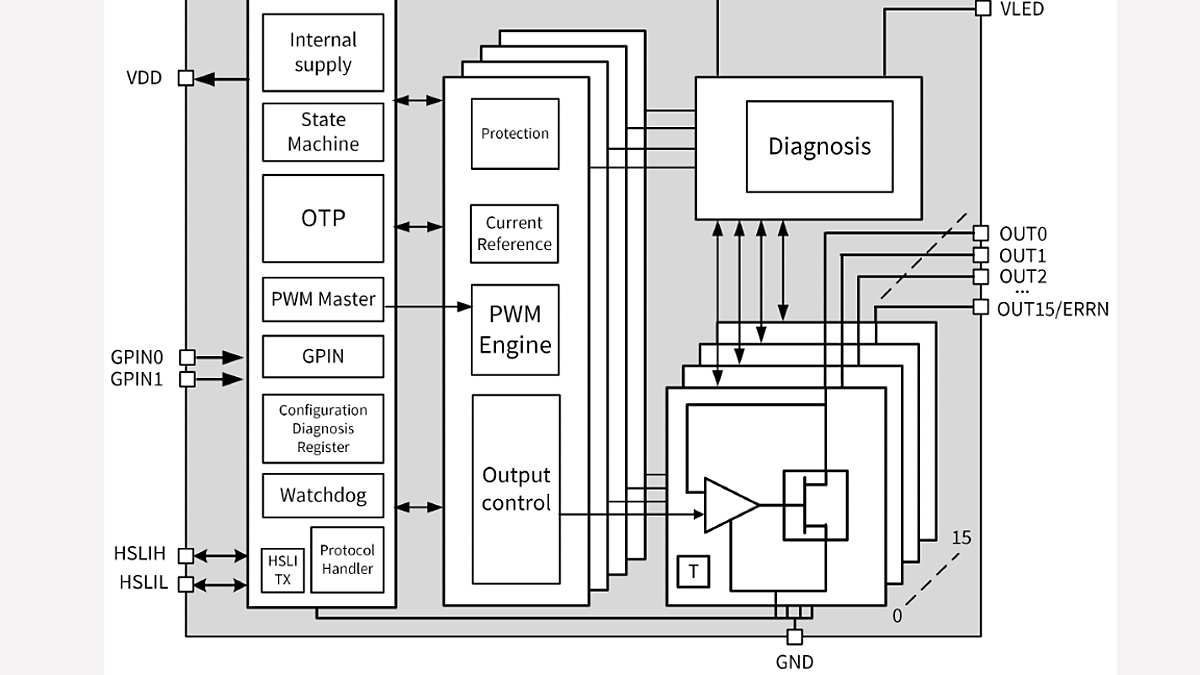

tld7002 16internal tld7002 16internal tld7002 16internal

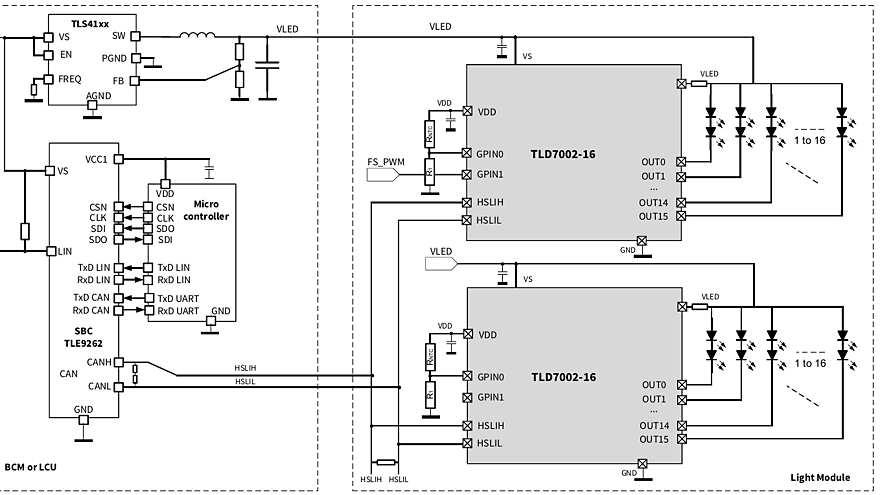

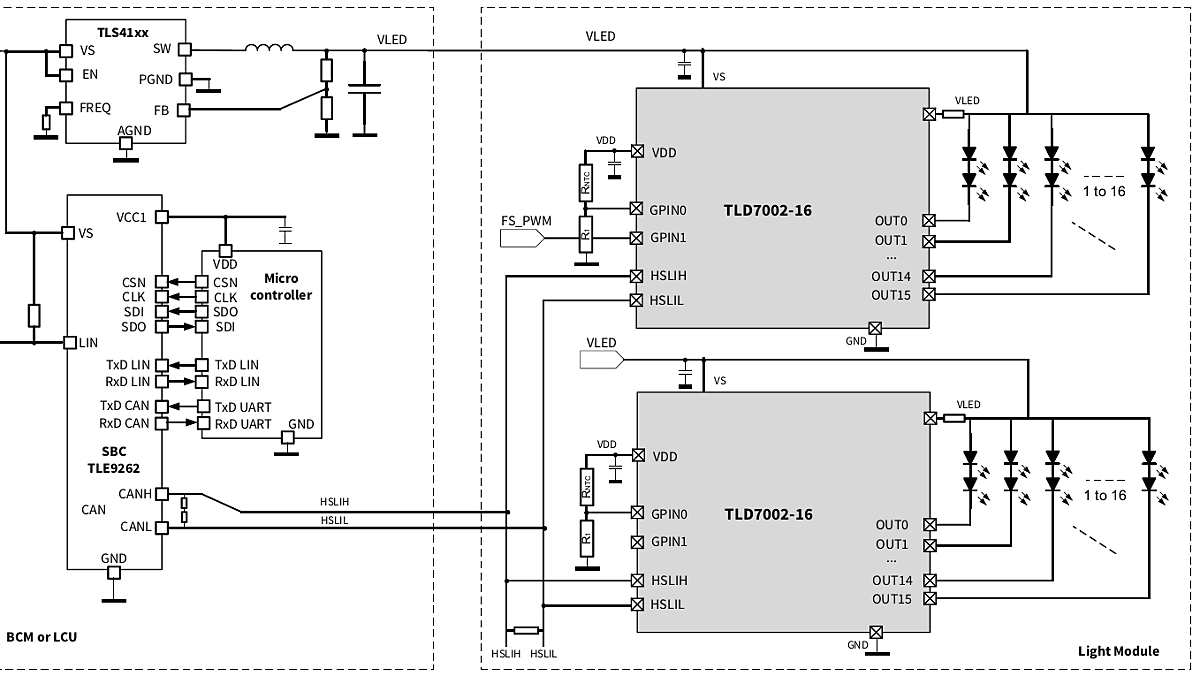

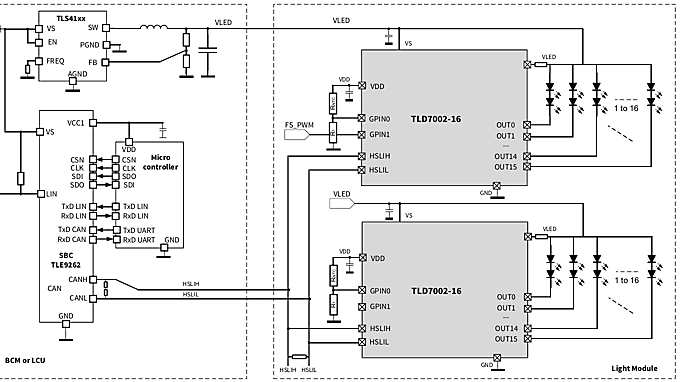

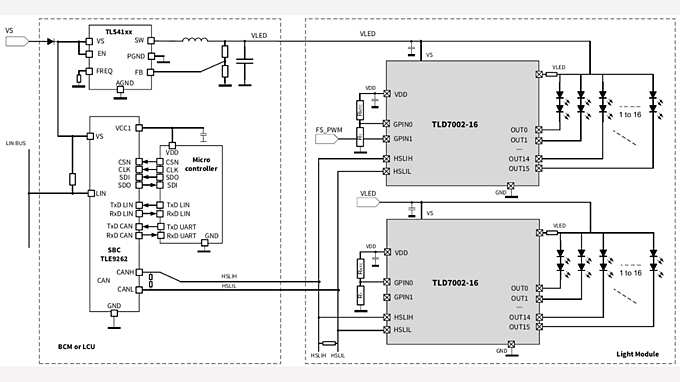

TLD7002-16DetailedAppBlockDiagram TLD7002-16DetailedAppBlockDiagram TLD7002-16DetailedAppBlockDiagram

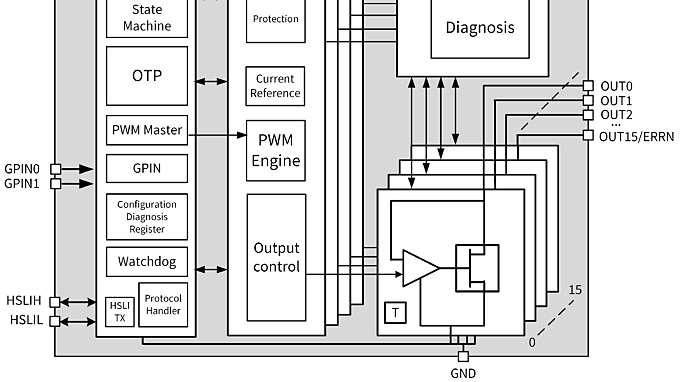

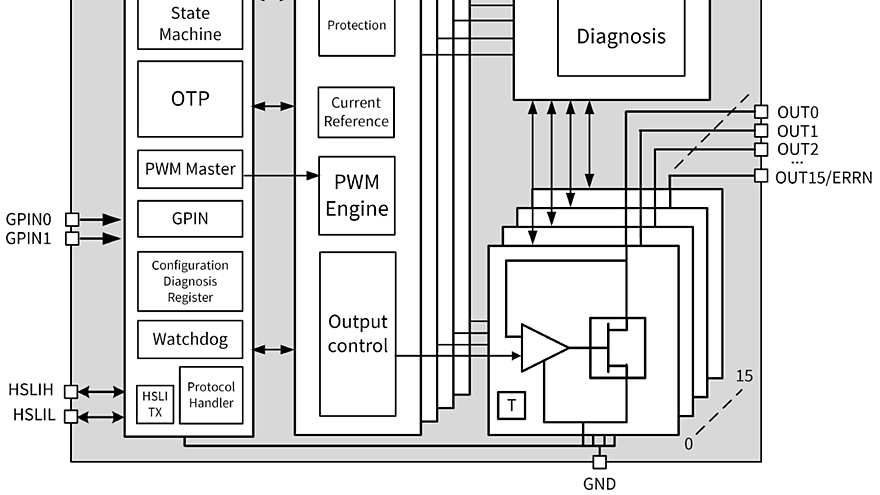

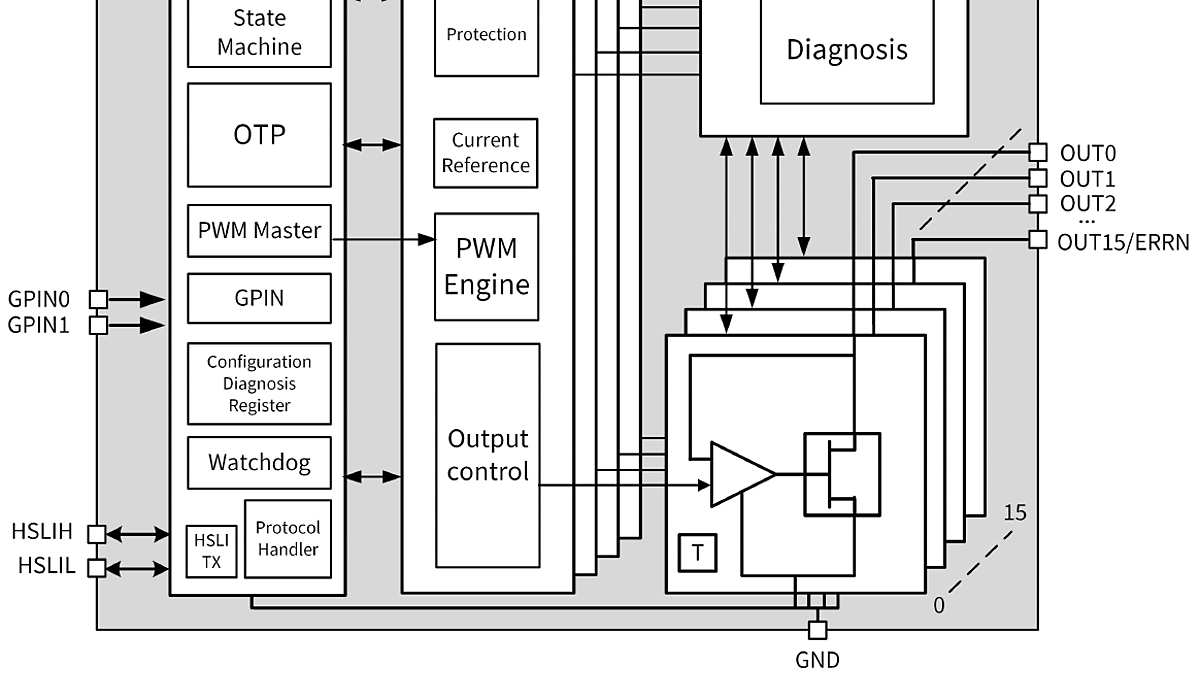

TLD7002-16InternalBlockDiagram TLD7002-16InternalBlockDiagram TLD7002-16InternalBlockDiagram
×
