TDA38740-0000

OptiMOS™ IPOL single-voltage synchronous buck regulator 40 A with PMBus interface
データシート
パッケージ
ボード
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

TDA38740-0000
TDA38740-0000
EA.
データシート

Product details

  • Iout max
    40 A
  • Online Simulation
    Yes
  • Switching Frequency
    400 kHz to 2000 kHz
  • Design Tool
    Yes
  • Topology
    Buck

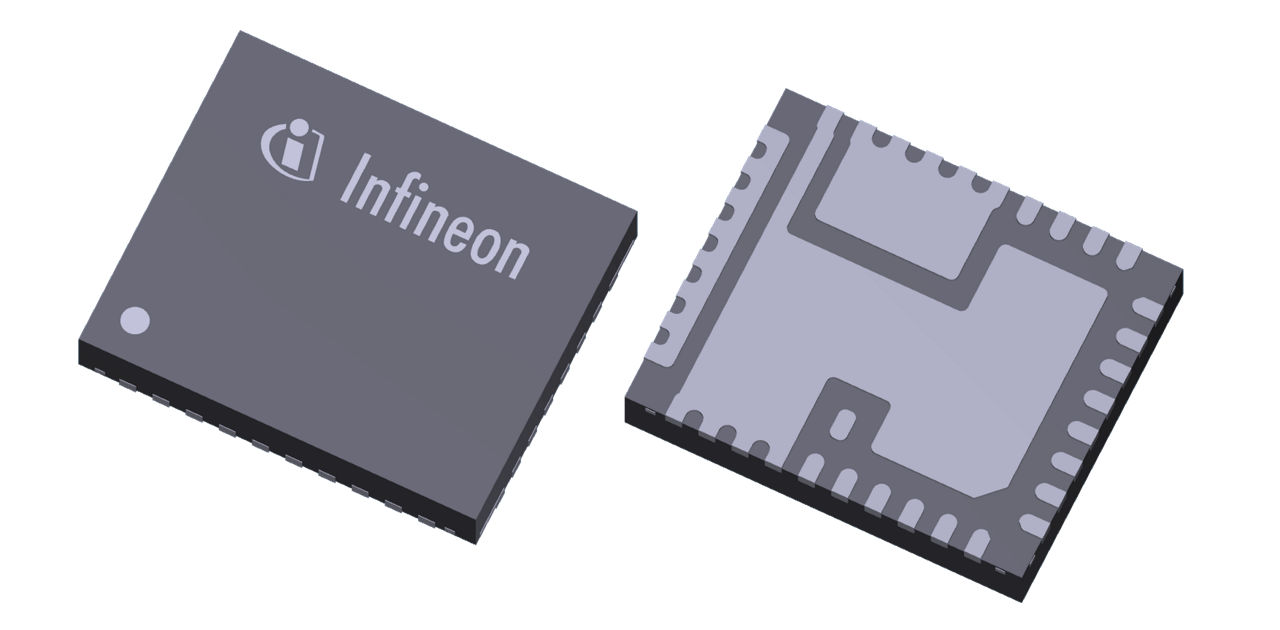

  • Package
    PG-IQFN-36-3
  • Power Good
    Yes
  • Family
    OptiMOS™ IPOL
  • Moisture Sensitivity Level
    2
  • Regulator Type
    Single output
  • Input Voltage
    4.5 V to 17 V
  • Internal Bias LDO
    Yes
  • Number of Outputs
    1
  • Output Voltage
    0.25 V to 5 V
  • Technology
    Fast Constant On-Time
  • Enable (=Inhibit)
    Yes
  • Industrial 24V Input
    No
  • Type
    Single Phase
  • Product Category
    Digital: PMBus
  • Qualification
    Industrial
  • Over Voltage Protection
    Yes
推奨
OPN
TDA387400000AUMA1
製品ステータス active and preferred
インフィニオンパッケージ
PG-IQFN-36
パッケージ名 N/A
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル N/A
モイスチャーパッキン DRY
鉛フリー No
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
PG-IQFN-36
パッケージ名 -
包装サイズ 5000
包装形態 TAPE & REEL
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
The TDA38740 OptiMOS™ IPOL is an easy-to-use, fully integrated and highly efficient synchronous buck regulator with PMBus interface supporting up to 40 A.The device uses Infineon’s FAST Constant On-time engine for superior transient response. It is easily configured using Infineon’s XDP™ Designer GUI and the configuration can be stored in the on-chip memory.

機能

  • Input voltage 3-17 V with external Vcc
  • Output voltage range: 0.25-5V
  • Enhanced stability engine
  • forced continuous or diode emulation
  • Fsw 0.4-2MHz in 200kHz steps
  • Soft-start with pre-bias capability
  • Internal 8 setting OCP
  • PMBus system interface for reporting
  • 16 times programmable User memory
  • Digitally programmable load-line
  • Thermal shut down
  • Operating temp: -40°C < Tj < 125°C

利点

  • Easy to use fast constant on-time
  • High efficiency & power density
  • Accurate output voltage regulation
  • Superior transient response
