STT3400N18P76

76 mm Thyristor/Thyristor Module with 1800 V in pressure contact technology
データシート
EA.
在庫あり

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

STT3400N18P76
STT3400N18P76
EA.
データシート

Product details

  • Ioverload (21s) [A]
    3300
  • ITSM [A] (@10ms, Tvj max)
    36000
  • rT [mΩ] (@Tvj max)
    0.154
  • RthJA (21s) [W/K ] max
    0.049
  • Tvj [°C] max
    150
  • VT [V/kA]
    1.41/2
  • VT0 [V] (@Tvj max)
    0.9
  • ∫I2dt [A²s · 103] (@10ms, Tvj max)
    4805
  • Contact Technology
    Pressure Contact
  • Configuration
    W1C
  • Dimensions (height)
    160 mm
  • Dimensions (length)
    180 mm
  • Dimensions (width)
    76 mm
  • Voltage Class
    1800 V
推奨
OPN
STT3400N18P76XPSA1
製品ステータス active and preferred
インフィニオンパッケージ BG-PS76-1
パッケージ名 N/A
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:
 EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ BG-PS76-1
パッケージ名 -
包装サイズ 1
包装形態 TRAY
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

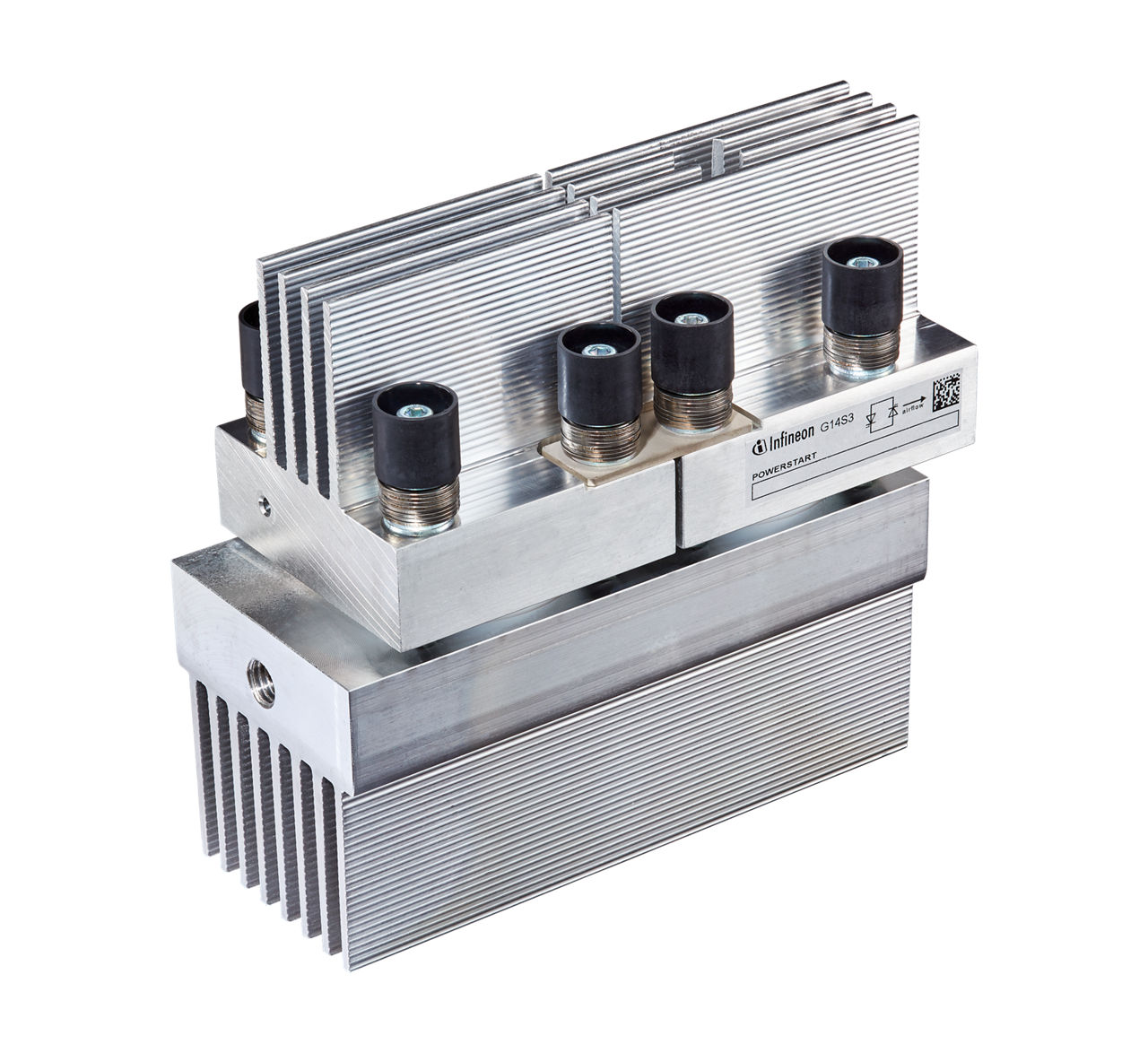

Thyristor/Thyristor 76 mm Power Start 1800 V, 3400 A module for soft start applications in pressure contact technology. STT3400N18P76 meets the market’s needs for cost effective and compact semiconductor solutions. With its design, Power Start focusses on reducing complexity and number of components.

機能

  • Reduced to essential components
  • Integrated heatsink & no thermal grease
  • Thermal capacity interconnect to Si
  • Double side cooling

利点

  • Best Power to Price Ratio
  • Less complexity
  • Easy mounting
  • Faster time-to-market
