IRSM836-035MB

生産終了
CIPOS™ Nano 500 V, 2.2 Ω three-phase intelligent power module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM836-035MB
IRSM836-035MB
データシート

製品仕様情報

  • Pmot (10kHz)
    70 W
  • RDS (on) (@ Tj = 25°C) max
    2.2 Ω
  • コンフィギュレーション
    3 Phase Common Source
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    3 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM836-035MB
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    500 V
OPN
IRSM836-035MB IRSM836-035MBTR
製品ステータス discontinued discontinued
インフィニオンパッケージ
QFN 12X12 27L
QFN 12X12 27L
パッケージ名 QFN 12x12 QFN 12x12
包装サイズ 800 2000
包装形態 TRAY TAPE & REEL
水分レベル N/A 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
QFN 12X12 27L
パッケージ名 QFN 12x12
包装サイズ 800
包装形態 TRAY
水分レベル -
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応

製品ステータス discontinued
インフィニオンパッケージ
QFN 12X12 27L
パッケージ名 QFN 12x12
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
CIPOS™ Nano 500 V, 2.2 Ω three-phase MOSFET based intelligent power module with common source in QFN 12x12 package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including wide range of home appliances, low power industrial drives, and etc.

機能

  • Low RDS(on) Trench FREDFETs based
  • Integrated bootstrap functionality
  • Undervoltage lockout
  • Matched prop. delay for both chan.
  • Cross-conduction prevention logic
  • 3.3 V input logic compatible
  • Active high HIN and LIN
  • M. power rating up to 70 W@10 kHz

図

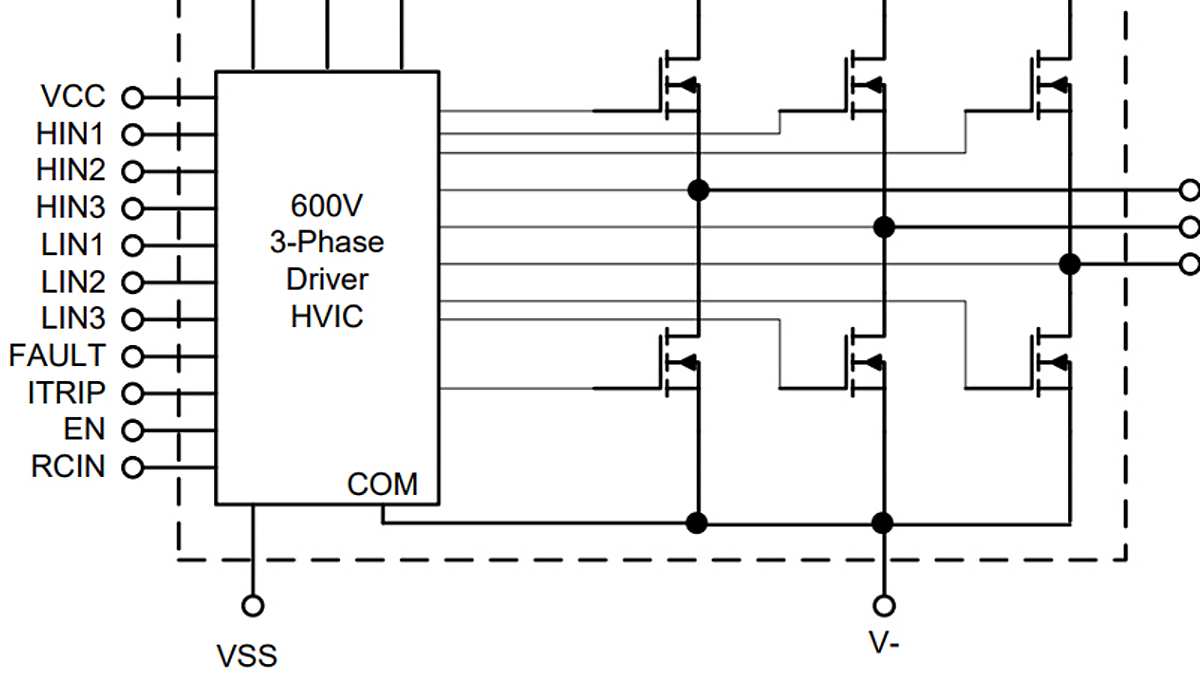

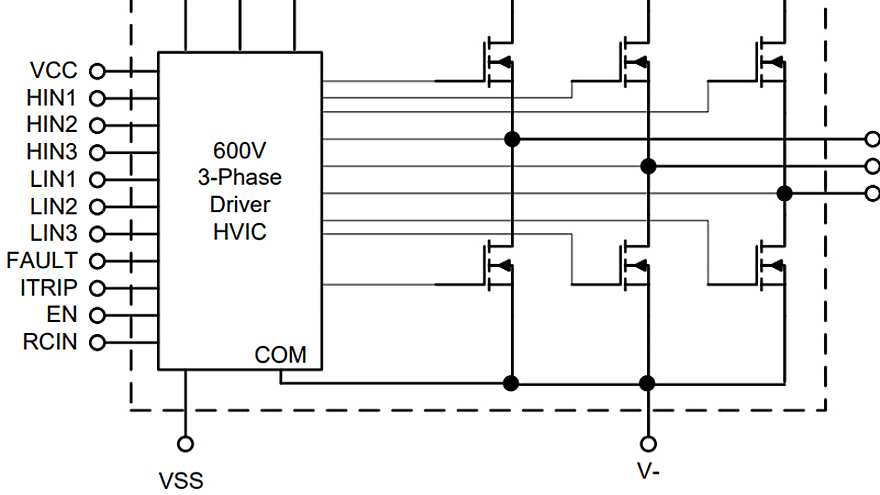

Internal_IRSM836-035MB
Internal_IRSM836-035MB
Internal_IRSM836-035MB Internal_IRSM836-035MB Internal_IRSM836-035MB
×
