IRSM836-015MA

CIPOS™ Nano 500 V, 6 Ω three-phase intelligent power module
データシート

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM836-015MA
IRSM836-015MA
データシート

Product details

  • Pmot (10kHz)
    50 W
  • RDS (on) (@ Tj = 25°C) max
    6 Ω
  • コンフィギュレーション
    3 Phase Open Source
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    1 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM836-015MA
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    500 V
OPN
製品ステータス
インフィニオンパッケージ
パッケージ名
包装サイズ
包装形態
水分レベル
モイスチャーパッキン
鉛フリー
ハロゲンフリー
RoHS準拠
Infineon stock last updated:
CIPOS™ Nano 500 V, 6 Ω three-phase MOSFET based intelligent power module with open source in QFN 12x12 package providing fully-featured compact inverter solution with excellent thermal conduction for motor drive applications including wide range of home appliacnes, low power industrial drives, and etc.

機能

  • Low RDS(on) Trench FREDFETs based
  • Integrated bootstrap functionality
  • Undervoltage lockout
  • Matched prop. delay for both chan.
  • Cross-conduction prevention logic
  • 3.3 V input logic compatible
  • Active high HIN and LIN
  • M. power rating up to 50 W@10 kHz

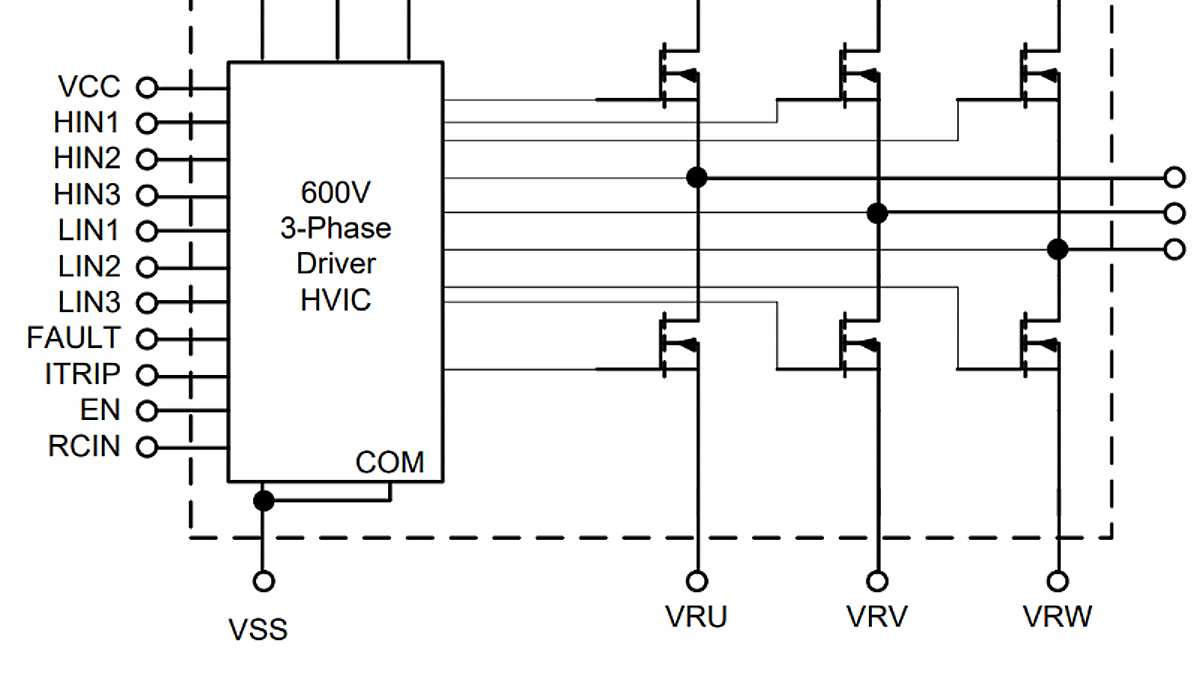

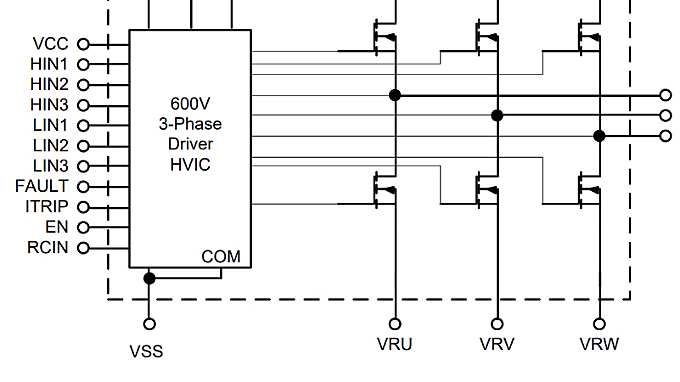

図

Internal_IRSM836-015MA
Internal_IRSM836-015MA
Internal_IRSM836-015MA Internal_IRSM836-015MA Internal_IRSM836-015MA
×
