IRSM808-204MH

CIPOS™ Nano 250 V, 0.15 Ω half-bridge intelligent power module
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM808-204MH
IRSM808-204MH
EA.
データシート

Product details

  • Pmot (10kHz)
    200 W
  • RDS (on) (@ Tj = 25°C) max
    0.15 Ω
  • コンフィギュレーション
    Half-Bridge
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    20 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM808-204MH
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    250 V
推奨
OPN
IRSM808-204MH IRSM808-204MHTR
製品ステータス active and preferred active and preferred
インフィニオンパッケージ
QFN 9X8 31L
QFN 9X8 31L
パッケージ名 QFN 8x9 QFN 8x9
包装サイズ 1300 2000
包装形態 TRAY TAPE & REEL
水分レベル 3 3
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
QFN 9X8 31L
パッケージ名 QFN 8x9
包装サイズ 1300
包装形態 TRAY
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス
Active
インフィニオンパッケージ
QFN 9X8 31L
パッケージ名 QFN 8x9
包装サイズ 2000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
CIPOS™ Nano 250 V, 0.15 Ω half-bridge MOSFET based intelligent power module in QFN 8x9 package providing ultra compact, half-bridge topology solution through a rugged IC in a small QFN package for small home appliances, low power drives which are space-constrained. Also, its inverted logic for low side switch (LIN) and adjustable deadtime enable users to run this half bridge IPM using single PWM signal.

機能

  • Low RDS(on) Trench FREDFETs based
  • Integrated bootstrap functionality
  • Undervoltage lockout
  • Matched prop. delay for both chan.
  • 3.3 V input logic compatible
  • Active high HIN and active low LIN
  • M. power rating up to 205 W@10 kHz

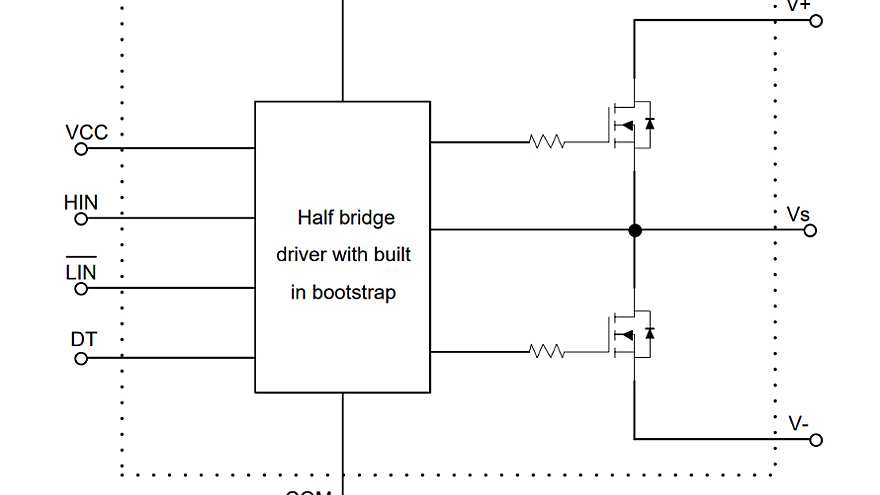

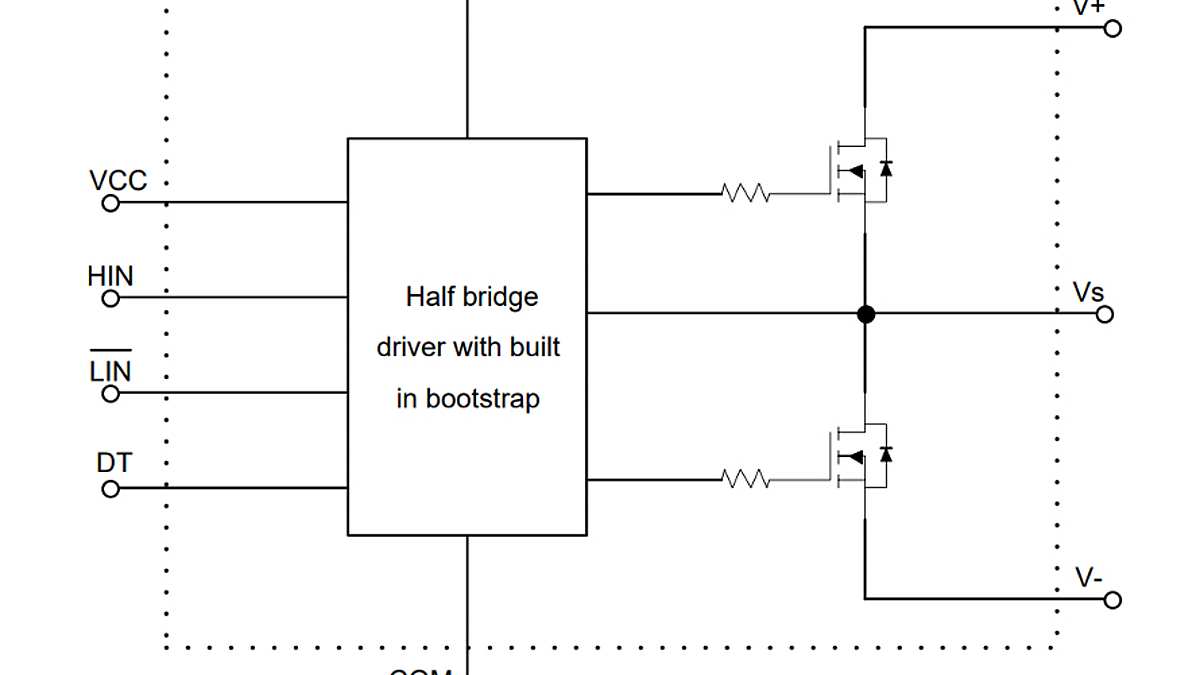

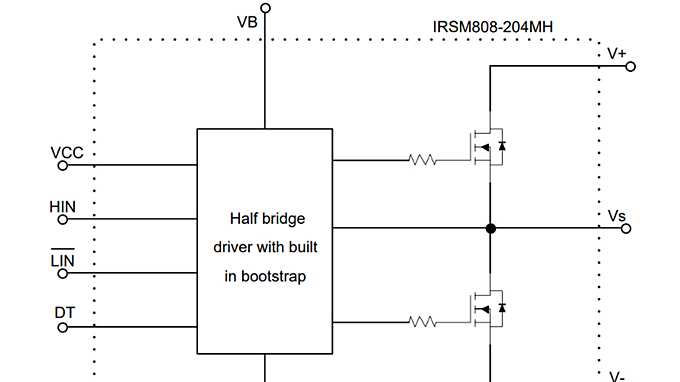

図

Internal_IRSM808-204MH
Internal_IRSM808-204MH
Internal_IRSM808-204MH Internal_IRSM808-204MH Internal_IRSM808-204MH
×
