IRSM807-045MH
生産終了
生産終了
RoHS対応
鉛フリー

IRSM807-045MH

生産終了
CIPOS™ Nano 500 V, 1.7 Ω half-bridge intelligent power module
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRSM807-045MH
IRSM807-045MH
データシート

製品仕様情報

  • Pmot (10kHz)
    130 W
  • RDS (on) (@ Tj = 25°C) (最大)
    1.7 Ω
  • コンフィギュレーション
    Half-Bridge
  • スイッチ タイプ
    MOSFET
  • 内蔵NTC
    No
  • 定格電流
    4 A
  • 暗号化
    No
  • 製品カテゴリ
    Intelligent Power Modules (IPM)
  • 製品グループ
    CIPOS™ Nano
  • 製品名
    IRSM807-045MH
  • 言語
    PLECS
  • 認定
    Industrial
  • 追加の情報
    Electrical
  • 電圧クラス
    500 V
OPN
IRSM807-045MH IRSM807-045MHTR
製品ステータス discontinued discontinued
インフィニオン パッケージ
QFN 9X8 31L
QFN 9X8 31L
パッケージ名 QFN 8x9 QFN 8x9
梱包サイズ 1300 2000
梱包形態 TRAY TAPE & REEL
MSL (湿度感受性レベル) 3 3
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオン パッケージ
QFN 9X8 31L
パッケージ名 QFN 8x9
梱包サイズ 1300
梱包形態 TRAY
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠

製品ステータス discontinued
インフィニオン パッケージ
QFN 9X8 31L
パッケージ名 QFN 8x9
梱包サイズ 2000
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 3
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
CIPOS™ Nano 500 V, 1.7 Ω half-bridge MOSFET based intelligent power module in QFN 8x9 package providing ultra compact, half-bridge topology solution through a rugged IC in the small QFN package for small home appliances, low power drives which are space-constrained.

特長

  • Low RDS(on) Trench FREDFETs based
  • Integrated bootstrap functionality
  • Undervoltage lockout
  • Matched prop. delay for both chan.
  • 3.3 V input logic compatible
  • Active high HIN and LIN
  • M. power rating up to 130 W@10 kHz

図

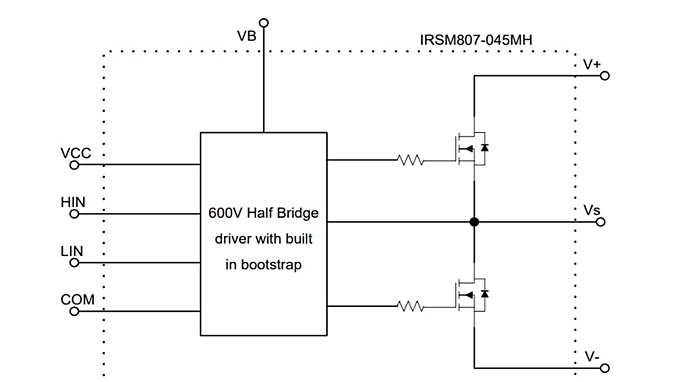

Internal_IRSM807-045MH
