IRS2184S

600 V half-bridge gate driver IC with shutdown
データシート
パッケージ
複数のパッケージが利用可能
EA.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2184S
IRS2184S
EA.
データシート

Product details

  • VBS UVLO (Off)
    8.2 V
  • VBS UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    270 ns
  • 伝搬遅延オン
    680 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Sink)
    2.3 A
  • 出力電流 (Source)
    1.9 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2184STRPBF IRS2184SPBF
製品ステータス active and preferred not for new design
インフィニオンパッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
包装サイズ 2500 3800
包装形態 TAPE & REEL TUBE
水分レベル 2 2
モイスチャーパッキン DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS準拠 Yes Yes
Infineon stock last updated:
 EA. 在庫あり EA. 在庫あり

製品ステータス
Active
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 2500
包装形態 TAPE & REEL
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり

製品ステータス not for new design
インフィニオンパッケージ
SOIC 8N
パッケージ名 -
包装サイズ 3800
包装形態 TUBE
水分レベル 2
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
EA.
在庫あり
EiceDRIVER™ 600 V half-bridge gate driver IC with typical 1.9 A source and 2.3 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs . Also available in 8 Lead PIDP, 14 Lead SOIC, 14 Lead PDIP, and 14 Lead MLPQ 4x4.For the new version with our SOI technology we recommend 2ED2184S06F , providing integrated bootstrap diode, better robustness and higher switching frequency

機能

  • Floating channel for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V & 5 V input logic compatible
  • Matched prop. delay for both chan.
  • Logic & power ground +/- 5 V offset
  • Lower di/dt gate driver
  • Output source capability 1.4 A
  • Output sink capability 1.8 A

図

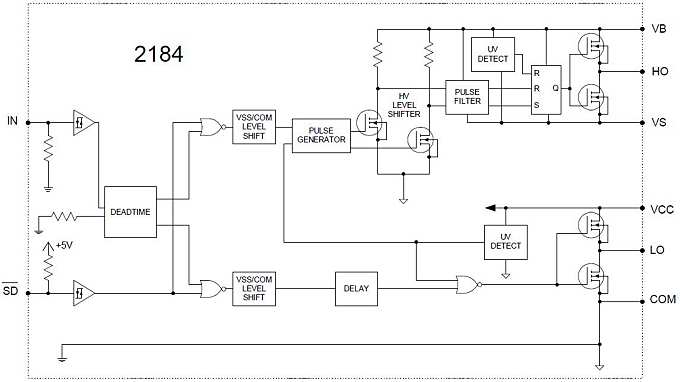

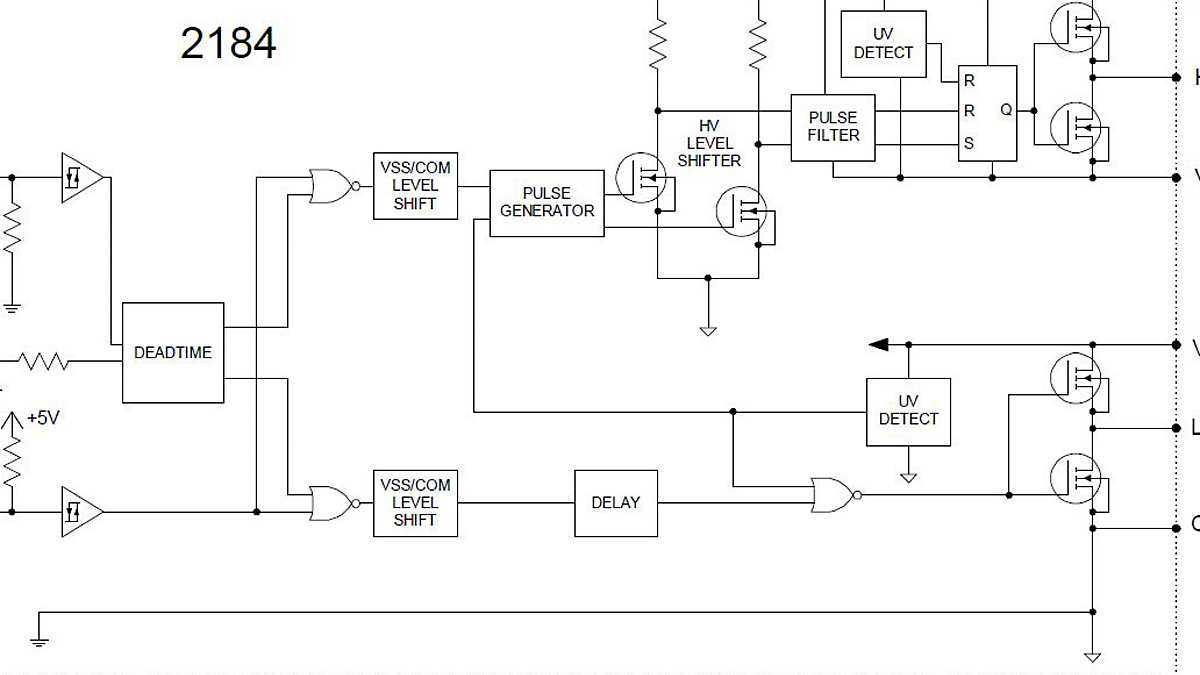

Circuit_Diagramm_IRS2184
Circuit_Diagramm_IRS2184
Circuit_Diagramm_IRS2184 Circuit_Diagramm_IRS2184 Circuit_Diagramm_IRS2184
×
