IRS2153D

生産終了
600 V half-bridge gate driver IC with oscillator, integrated bootstrap FET, programmable frequency and programmable shutdown
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2153D
IRS2153D
データシート

製品仕様情報

  • VBS UVLO (Off)
    8 V
  • VBS UVLO (On)
    9 V
  • VCC UVLO (On)
    11 V
  • VCC UVLO (Off)
    9 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 入力 Vcc (範囲)
    10.1 V ～ 15.4 V
  • 出力電流 (Sink)
    0.26 A
  • 出力電流 (Source)
    0.18 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
OPN
IRS2153DPBF
製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 N/A
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス discontinued
インフィニオンパッケージ
PDIP8
パッケージ名 -
包装サイズ 3000
包装形態 TUBE
水分レベル NA
モイスチャーパッキン NON DRY
鉛フリー
ハロゲンフリー
RoHS対応
EiceDRIVER™ Self-Oscillating 600 V half-bridge gate driver IC with typical 0.18 A source and 0.26 A sink currents in 8 Lead PDIP package for IGBTs and MOSFETs . Also available in 8 Lead SOIC.

特長

  • Integ. 600 V half-bridge driver
  • CT, RT programmable oscillator
  • 15.4 V Zener clamp on Vcc
  • Micropower startup
  • Non-latched shutdown on CT pin
  • Internal bootstrap FET
  • +/- 50 V/ns dV/dt immunity
  • Internal deadtime
  • Typical deadtime 1.1 µs (IRS2153D)
  • Typical deadtime 0.6 µs (IRS21531D)

図

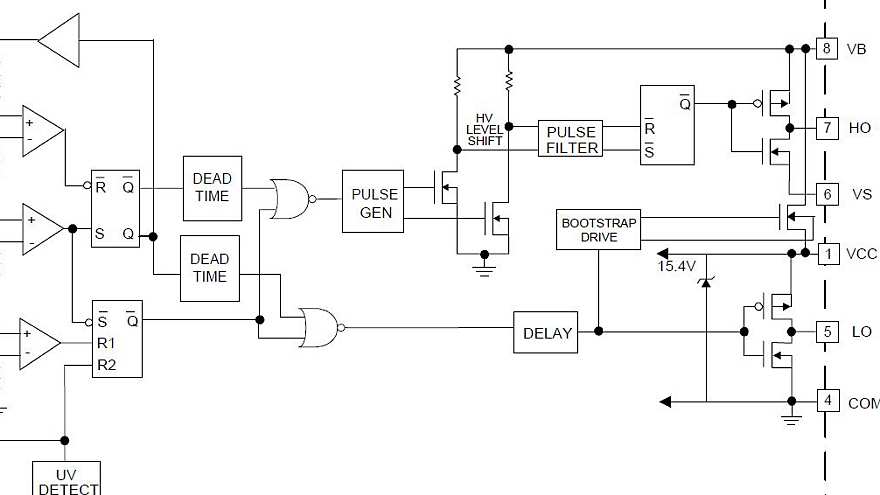

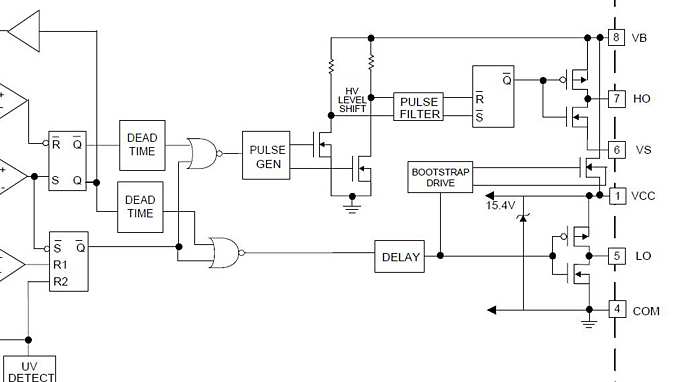

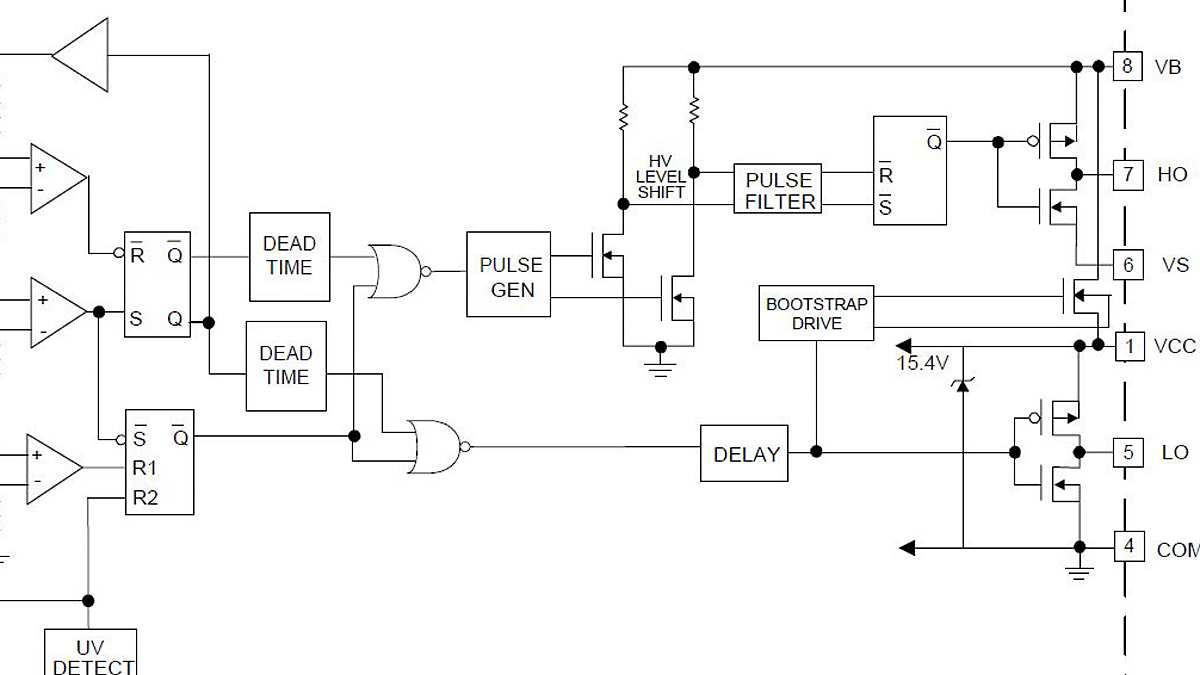

Circuit_Diagramm_IRS2153D
Circuit_Diagramm_IRS2153D
Circuit_Diagramm_IRS2153D Circuit_Diagramm_IRS2153D Circuit_Diagramm_IRS2153D
×
