IRS2112S

600 V high-side and low-side gate driver IC with shutdown
データシート
パッケージ

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2112S
IRS2112S
データシート

Product details

  • VBS UVLO (On)
    8.5 V
  • VBS UVLO (Off)
    8.1 V
  • VCC UVLO (On)
    8.6 V
  • VCC UVLO (Off)
    8.2 V
  • アイソレーション タイプ
    Functional levelshift JI (Junction Isolated)
  • コンフィギュレーション
    High-side and low-side
  • チャネル
    2
  • 伝搬遅延オフ
    130 ns
  • 伝搬遅延オン
    135 ns
  • 入力 Vcc
    10 V to 20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.6 A
  • 認定
    Industrial
  • 電圧クラス
    600 V
推奨
OPN
IRS2112STRPBF
製品ステータス active and preferred
インフィニオンパッケージ
SOIC 16W
パッケージ名 N/A
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー Yes
ハロゲンフリー Yes
RoHS準拠 Yes
Infineon stock last updated:

製品ステータス
Active
インフィニオンパッケージ
SOIC 16W
パッケージ名 -
包装サイズ 1000
包装形態 TAPE & REEL
水分レベル 3
モイスチャーパッキン DRY
鉛フリー
ハロゲンフリー
RoHS対応
600 V High and Low Side Driver IC with typical 0.29 A source and 0.6 A sink currents in 16 Lead SOICWB package for IGBTs and MOSFETs. Also available in 14 Lead PDIP.

機能

  • Floating driver for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3 V logic compatible
  • Sep. logic sup. from 3.3 V to 20 V
  • Logic & power ground +/- 5 V offset
  • CMOS Schmitt-triggered inputs
  • C-by-c edge-trigg. shutdown logic
  • Matched prop. delay for both chan.

用途

図

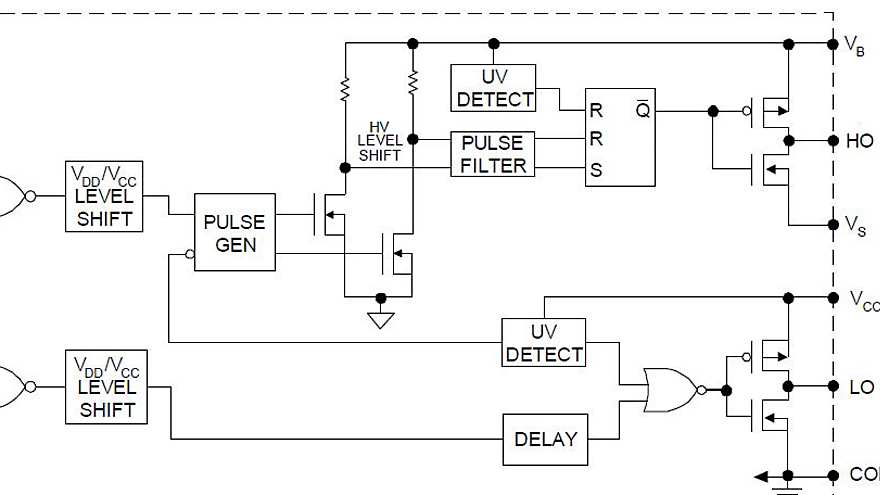

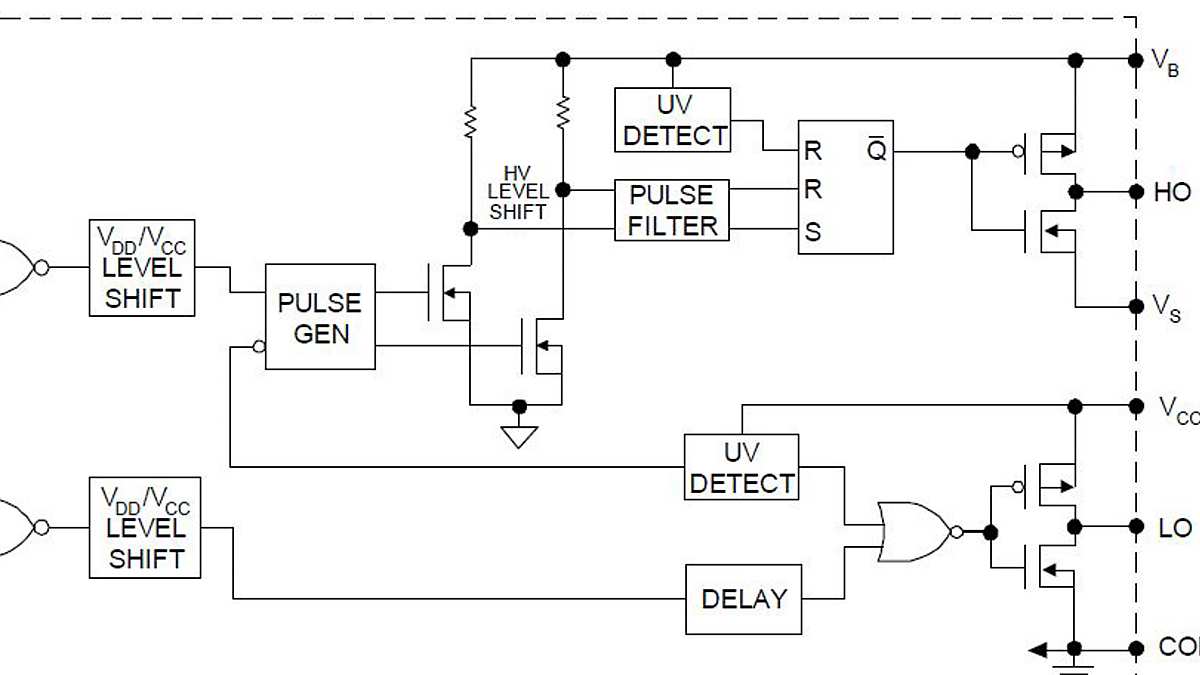

Circuit_Diagramm_IRS2112
Circuit_Diagramm_IRS2112
Circuit_Diagramm_IRS2112 Circuit_Diagramm_IRS2112 Circuit_Diagramm_IRS2112
×
