IRS2108S
Active and preferred
RoHS対応
鉛フリー

IRS2108S

600 V half-bridge gate driver IC with shoot through protection
データシート
パッケージ
複数のOPNを利用可能
個.

Content could not be loaded

Unfortunately, we were unable to load the content for this section. You may want to refresh the page or try again later.

IRS2108S
IRS2108S
個.
データシート


製品仕様情報

  • VBS UVLO (On)
    8.9 V
  • VBS UVLO (Off)
    8.2 V
  • VCC UVLO (On)
    8.9 V
  • VCC UVLO (Off)
    8.2 V
  • コンフィギュレーション
    Half-Bridge
  • チャネル
    2
  • 伝搬遅延オフ
    200 ns
  • 伝搬遅延オン
    220 ns
  • 入力 Vcc 範囲
    10 V～20 V
  • 出力電流 (Source)
    0.29 A
  • 出力電流 (Sink)
    0.6 A
  • 絶縁方式
    Functional levelshift JI (Junction Isolated)
  • 認定
    Industrial
  • 電圧クラス
    600 V

推奨
OPN
IRS2108STRPBF IRS2108SPBF
製品ステータス active and preferred discontinued
インフィニオン パッケージ
SOIC 8N
SOIC 8N
パッケージ名 N/A N/A
梱包サイズ 2500 3800
梱包形態 TAPE & REEL TUBE
MSL (湿度感受性レベル) 2 2
防湿梱包 DRY DRY
鉛フリー Yes Yes
ハロゲンフリー Yes Yes
RoHS対応 Yes Yes
組立国
TH
MY
ウェハ製造国
TW
TW
Infineon stock last updated:
 個. 在庫あり

製品ステータス
Active
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 2500
梱包形態 TAPE & REEL
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
TH
ウェハ製造国
TW
個.
在庫あり

製品ステータス discontinued
インフィニオン パッケージ
SOIC 8N
パッケージ名 -
梱包サイズ 3800
梱包形態 TUBE
MSL (湿度感受性レベル) 2
防湿梱包 DRY
鉛フリー
ハロゲンフリー
RoHS準拠
組立国
MY
ウェハ製造国
TW
600 V Half Bridge Driver IC with typical 0.29 A source and 0.6 A sink currents in 8 Lead SOIC package for IGBTs and MOSFETs. Also available in 8 Lead PDIP, 14 Lead SOIC (IRS21084S), and 14 Lead PDIP (IRS21084).For the new version with our SOI technology we recommend 2ED2108S06F , providing integrated bootstrap diode, better robustness and higher switching frequency

特長

  • Floating driver for bootstrap op.
  • Fully operational to +600 V
  • Tolerant to neg. transient volt.
  • dV/dt immune
  • Gate drive supply: 10 V to 20 V
  • Undervolt. lockout for both channel
  • 3.3, 5, & 15 V logic input compati.
  • Cross-conduction prevention logic
  • Matched prop. delay for both chan.
  • Highside output in phase with input
  • Lowside out. out of phase with in.
  • Logic & power ground +/- 5 V offset

アプリケーション

電源アダプターと充電器

図

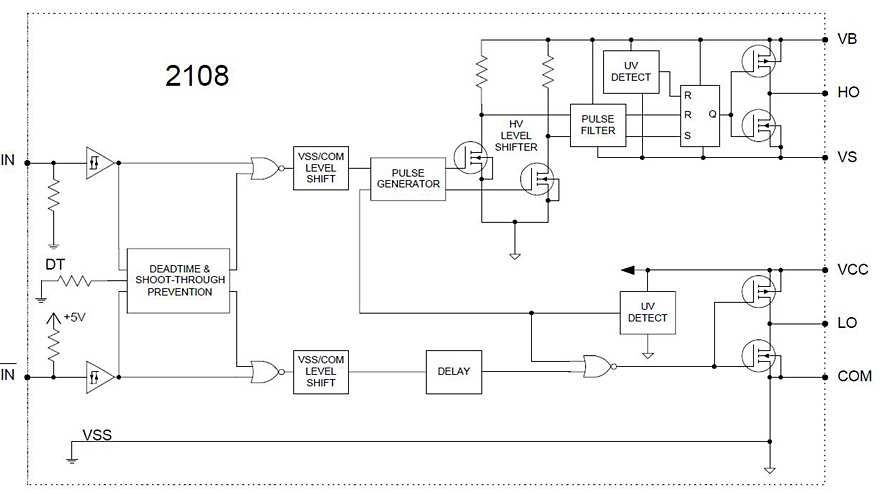

Circuit_Diagramm_IRS2108
Circuit_Diagramm_IRS2108
Circuit_Diagramm_IRS2108 Circuit_Diagramm_IRS2108 Circuit_Diagramm_IRS2108
×
